¿Por qué varias boquillas de lavado reciben caudales distintos de una sola bomba de diafragma miniatura?
Una bomba y un colector no garantizan la misma entrega en todas las boquillas de lavado. Un analizador de química clínica u otro instrumento con circuitos de lavado en paralelo necesita dos comprobaciones: caudal total suficiente a la presión de trabajo real y entrega aceptable en cada ramal. Medir solo el caudal total puede ocultar una boquilla insuficientemente alimentada. Todos los ejemplos numéricos siguientes son cálculos hipotéticos, no resultados medidos del producto.
1. Defina la tarea de lavado de cada boquilla
Sustituya la petición general de una bomba de lavado por requisitos medibles: número de boquillas simultáneas, volumen por boquilla, tiempo de apertura de válvulas, posibilidad de llenado previo y criterios de aceptación del primer ciclo y los posteriores. El funcionamiento secuencial modifica tanto la demanda máxima de caudal como el tiempo para completar un lote.
| Dato necesario | Por qué importa | Qué registrar |
|---|---|---|
| Volumen y tolerancia por boquilla | Fija la entrega exigida a cada ramal | Volúmenes recogidos individualmente, además del promedio |
| Tiempo efectivo de entrega | El cebado, el arranque y los retrasos de válvulas consumen tiempo | Retraso entre la orden y la salida real de líquido |
| Número de ramales abiertos | Determina la demanda simultánea máxima | Simultaneidad habitual y máxima |
| Líquido, temperatura y circuito | Afectan la resistencia, la compatibilidad y el punto de trabajo | Lote de líquido, temperatura, diámetro interior, longitud y componentes |
2. Calcule la demanda total a partir de las entregas individuales
Suponga cuatro boquillas funcionando simultáneamente, cada una con una entrega de 3 mL en dos segundos efectivos. Cada ramal necesita un caudal medio de 90 mL/min y el total es 360 mL/min. Si esos dos segundos solo representan la ventana de orden del controlador, reste los intervalos sin entrega útil antes de calcular el requisito.

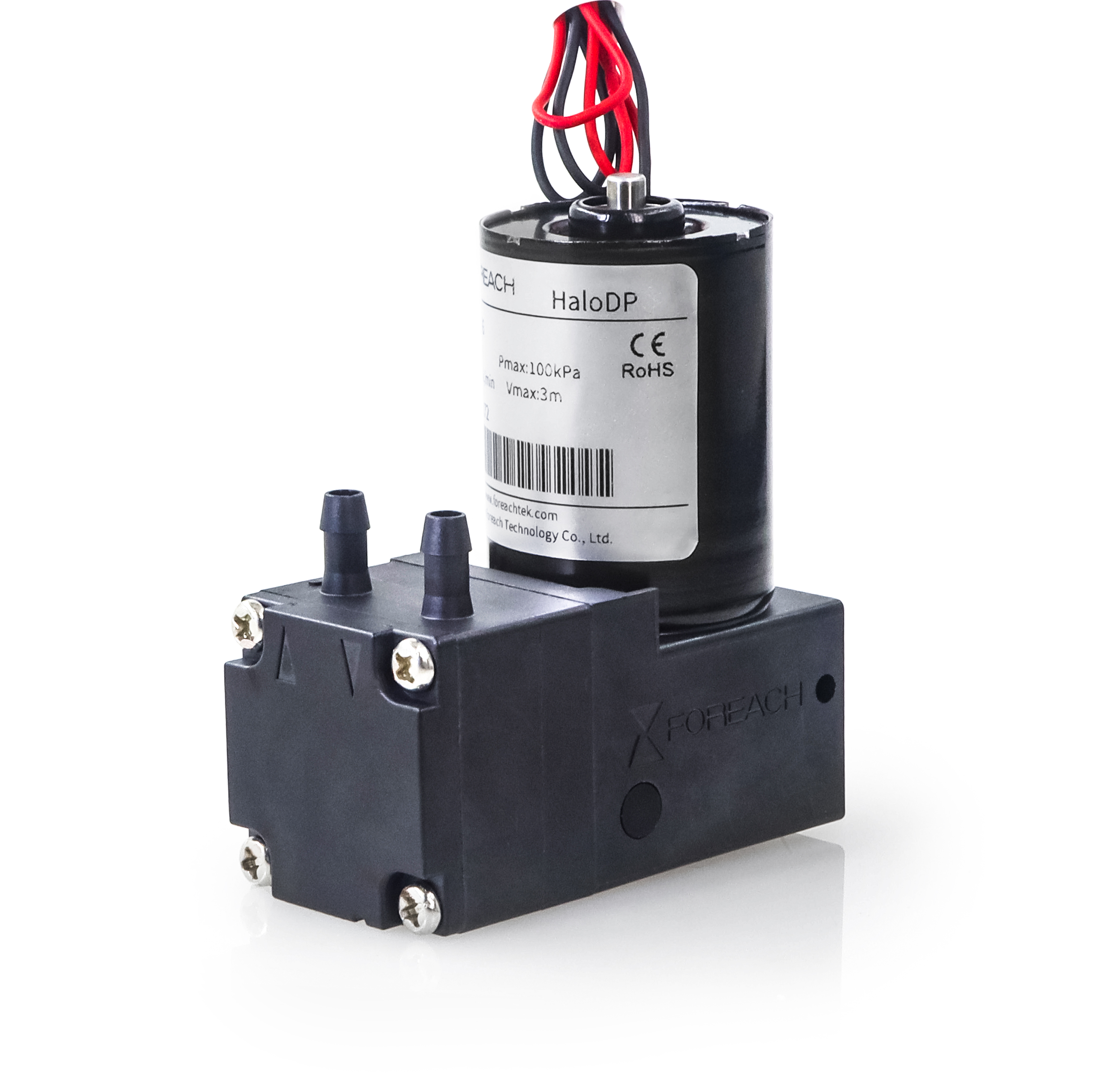

Qᵢ = 60 × Vᵢ / tᵢ; Qtotal = ΣQᵢCon V en mL y t en segundos, Q se obtiene en mL/min. Sume los ramales activos simultáneamente; el ejemplo no incluye un caudal independiente de derivación o retorno.Las guías FOREACH DPL30 y DPL60 describen clases de caudal de 300 y 600 mL/min respectivamente. El valor nominal DPL30 no demuestra capacidad para esta tarea hipotética de 360 mL/min. DPL60 es un candidato que evaluar: sus 600 mL/min no equivalen automáticamente al caudal disponible a través de los tubos, válvulas y boquillas instalados. Confirme el punto de trabajo con la tensión, el líquido, las condiciones de entrada y la presión de salida requeridos.
3. Un caudal total suficiente no demuestra un reparto uniforme
Para flujo estacionario aproximadamente incompresible, sin derivaciones ni almacenamiento significativo de líquido, el caudal total es la suma de los ramales. Cada ramal sigue respondiendo a su propia diferencia de presión efectiva y resistencia. Aproximar una presión común solo resulta útil si las presiones de alimentación del colector, las presiones de salida y las cotas son suficientemente similares.
El tubo común y la entrada del colector transportan el caudal total; cada tubo posterior transporta solo su caudal de ramal. Aplicar el caudal total al cálculo de todos los ramales sobrestima sus pérdidas. Aplicar el caudal de un ramal al tubo común subestima las pérdidas compartidas.
| Origen de la diferencia | Observación posible | Dónde revisar |
|---|---|---|
| Diámetro interior, longitud o deformación del tubo | Un ramal permanece sistemáticamente bajo | Tolerancias, profundidad de inserción, curvas y zonas aplastadas |
| Diferencias entre boquillas o válvulas | El caudal bajo cambia de posición al intercambiar un componente | Orificio de boquilla, suciedad, apertura de válvula y sincronización |
| Cota de salida o inmersión | El reparto cambia al modificar la instalación | Altura e inmersión de boquillas y presión del recipiente receptor |
| Burbujas o almacenamiento elástico | El primer ciclo difiere de los posteriores | Gas atrapado, dilatación de tubos y estado de cebado |
4. Utilice la sensibilidad al diámetro como modelo de diagnóstico
ΔP = 128 μ L Q / (π d⁴)Para flujo laminar estacionario y completamente desarrollado de un líquido newtoniano en un tubo recto rígido de sección circular. μ es la viscosidad dinámica, L la longitud y d el diámetro interior. Con unidades SI coherentes, la pérdida de presión se expresa en Pa.En un tramo ideal idéntico en todo lo demás, reducir el diámetro interior un 10% aumenta la resistencia aproximadamente 1/0.9⁴ = 1.52 veces. A igual diferencia de presión, el caudal pasa a aproximadamente 0.9⁴ = 65.6% del original. Este cálculo describe la sensibilidad de un tramo idealizado; no predice una reducción del 34.4% para todo el sistema de bombeo.
El circuito instalado también incluye orificios de boquilla, racores, válvulas, filtros y flujo pulsante. Los orificios cortos, el flujo en desarrollo, la turbulencia o los tubos muy deformables requieren modelos adecuados o datos del componente. Utilice curvas de pérdida de presión disponibles y verifique el montaje real. Los cambios en la red también pueden desplazar el punto de trabajo de la bomba.
5. Mida el total y cada ramal en un mismo ensayo

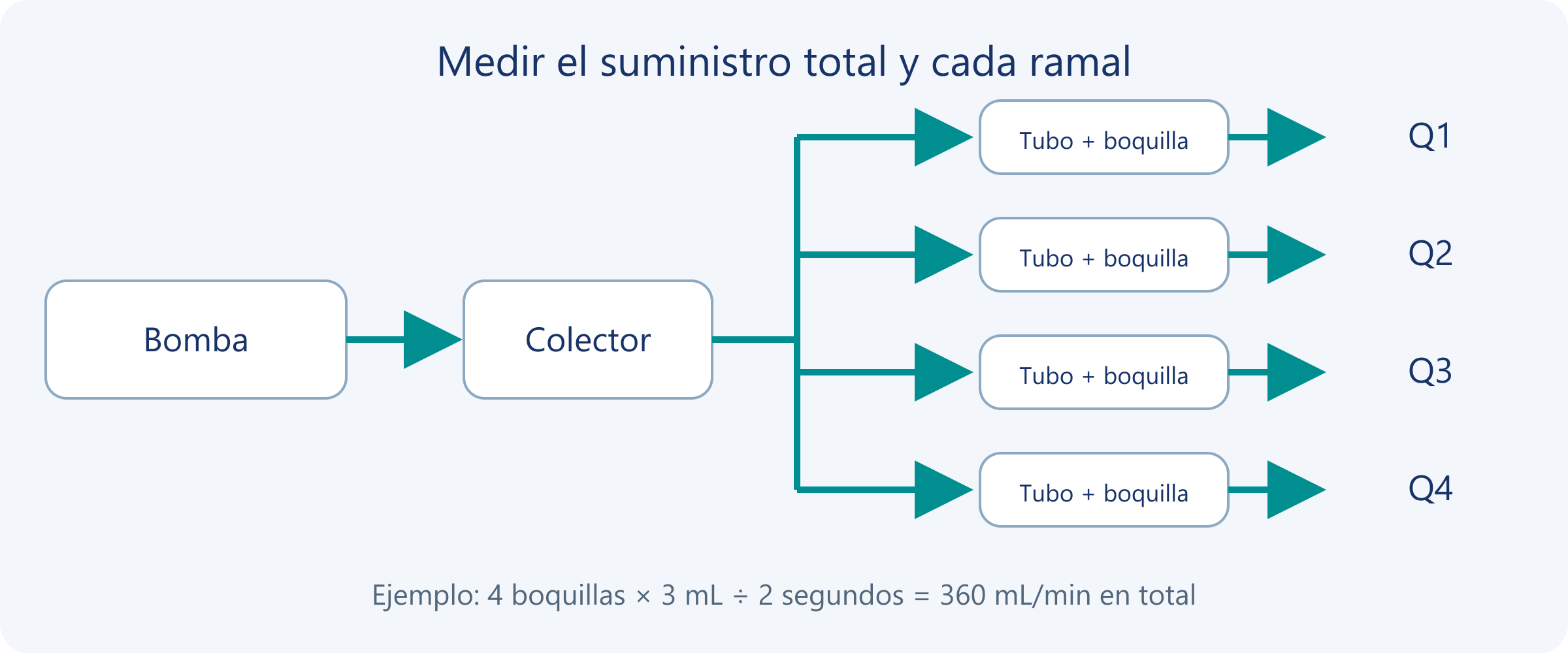

- Cebe el sistema según el diseño. Fije líquido, temperatura, tensión de alimentación, nivel del depósito, altura de instalación y tubos. Identifique cada boquilla y recipiente.
- Recoja el líquido de cada ramal durante la secuencia de control real. Calcule Qᵢ = Vᵢ/t cuando sea útil; en un pulso corto de lavado, la magnitud principal es el volumen entregado por evento.
- Registre la presión de entrada, salida o colector, indicando posiciones de sensores, rangos y frecuencias de muestreo. Un promedio lento puede ocultar los transitorios de apertura.
- Compare la suma recogida en los ramales con la entrega total durante la misma ventana. Contabilice por separado derivación, retorno, fugas y variaciones del líquido almacenado.
- Evalúe por separado arranque, funcionamiento repetido y simultaneidad máxima. Antes del ensayo, defina repeticiones y límites de aceptación a partir de los requisitos de lavado del instrumento.
Si la entrega total cumple pero un ramal falla, investigue el reparto y los tiempos. Si todos son bajos, utilice las presiones para distinguir suministro insuficiente, pérdidas en el tramo común, limitaciones de entrada o problemas eléctricos. Al intercambiar una boquilla o un tubo sospechoso, cambie un solo factor y observe si la desviación sigue al componente.
6. Compare los cambios considerando tiempos y presión
| Modificación | Ventaja posible | Qué volver a verificar |
|---|---|---|
| Uniformar dimensiones y montaje de ramales | Reduce diferencias de fabricación y recorrido | Las boquillas, válvulas y cotas de salida siguen influyendo |
| Añadir resistencia controlada en ramales de mayor caudal | Puede equilibrar una condición de funcionamiento determinada | Consume margen de presión y modifica el caudal total |
| Lavar por grupos o secuencialmente | Reduce la demanda simultánea | Recalcular duración del lote, servicio de válvulas y control |
| Cambiar la bomba o mejorar el tramo común | Puede mejorar la entrega total en el punto de trabajo | No elimina automáticamente las diferencias de resistencia entre ramales |
Parta de la entrega requerida por el ramal que falla. Aumentar tensión, elegir una bomba mayor o añadir restricciones sin medir cada ramal puede cambiar el total y dejar sin resolver la causa. Tras el ajuste, repita el mismo método de aceptación, incluyendo todas las boquillas, el primer ciclo y el tiempo total de lavado.
7. Consulte las guías de selección relacionadas
Esta página trata el reparto desde una bomba a varios circuitos de lavado. La selección también requiere compatibilidad con el líquido y requisitos reales de presión y control. Si la entrega disminuye con el tiempo de funcionamiento, investigue por separado la ventilación del depósito y la alimentación de entrada.
Selección de bombas de lavado y enjuague para instrumentos
Localizar el punto de trabajo mediante una curva caudal-presión
Cómo afecta el diámetro interior al caudal de una bomba de diafragma miniatura
Guía de selección de bombas de diafragma para líquidos DPL30
Guía de selección de bombas de diafragma para líquidos DPL60
Caudal que disminuye durante el funcionamiento: revisión de la ventilación
Preguntas frecuentes
¿Puedo dividir el caudal total entre el número de boquillas?
Obtendrá un promedio, no una prueba de que cada boquilla cumple. Recoja los volúmenes individuales durante la misma ventana de orden y compruebe la entrega mínima y la variación permitida.
¿Tubos de igual longitud garantizan igual caudal?
No. También influyen diámetro interior, boquillas, válvulas, racores, cota de salida y gas atrapado. La igualdad de longitud solo resuelve una parte de la uniformidad del montaje.
¿Una bomba de 600 mL/min resolverá el problema?
Una mayor capacidad de suministro es relevante si el caudal total en el punto real de trabajo es insuficiente. Las resistencias desiguales de los ramales requieren atención independiente, y el caudal nominal debe contrastarse con la curva de la bomba.
¿Debo medir caudal medio o volumen por lavado?
El caudal medio ayuda a diagnosticar entrega continua. Para lavados breves, incluya volumen entregado y tiempo de finalización, porque arranque, cebado y movimiento de válvulas pueden ocupar gran parte de la ventana.
¿Qué porcentaje de desequilibrio es aceptable?
No existe un límite único para todos los instrumentos. Derive los criterios de aceptación del resultado de limpieza, los requisitos de contaminación residual y el método de medida; después distribuya tolerancias entre bomba, válvulas, tubos y control.
