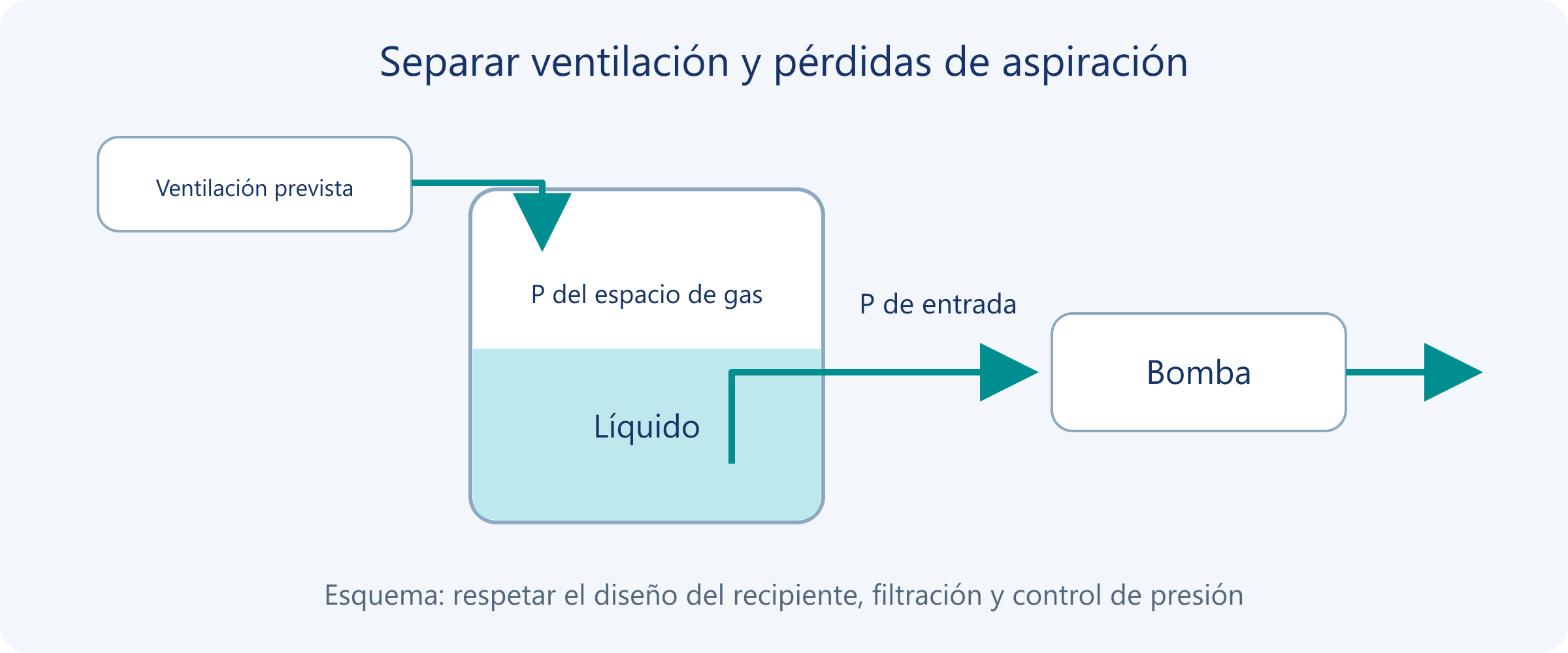

El caudal empieza bien y después baja: ¿cómo revisar la ventilación del depósito de una bomba de diafragma miniatura?
Una bomba de diafragma miniatura que entrega normalmente al principio y después pierde caudal no está necesariamente dañada. Al aspirar de un depósito, conviene comprobar si el gas repone el volumen de líquido retirado según el diseño. La caída también puede deberse al nivel, los filtros, los tubos o la carga de salida. El síntoma por sí solo no demuestra una ventilación obstruida.
1. Identifique cómo compensa el recipiente el líquido retirado
Botellas rígidas, bolsas colapsables y depósitos de presión controlada funcionan de manera distinta. Una botella rígida suele necesitar un circuito diseñado de intercambio de gas o control de presión. Una bolsa colapsable puede compensar mediante deformación; en un depósito presurizado deben comprobarse regulador y suministro de gas. Revise el esquema y las instrucciones del recipiente antes de considerar anormal su cierre.
En una botella rígida ventilada, revise todo el circuito de gas: entrada ambiental, filtro, tubo, conexión del tapón y abertura interior. Un orificio visible no demuestra capacidad suficiente durante el funcionamiento. Una membrana mojada, un tubo doblado o una abertura sumergida pueden cambiar la pérdida de presión efectiva.
2. Por qué una botella rígida sellada puede vaciarse con creciente dificultad
Considere este modelo explicativo: botella rígida completamente sellada, cantidad fija de gas y temperatura constante, despreciando provisionalmente evaporación, gas disuelto y fugas. Al retirar líquido aumenta el espacio de gas y disminuye su presión absoluta.
P₂,abs = P₁,abs × Vg₁ / (Vg₁ + ΔVliquid)Aproximación isotérmica de gas ideal con cantidad fija de gas. P es presión absoluta, Vg₁ el volumen inicial del espacio de gas y ΔVliquid el volumen de líquido retirado. No sustituya presión manométrica.Suponga un espacio inicial de gas de 100 mL a 101.3 kPa absolutos. Tras retirar 20 mL, el modelo da 101.3 × 100/120 ≈ 84.4 kPa absolutos, equivalentes a unos −16.9 kPa manométricos respecto a la presión ambiental inicial. Son cálculos ilustrativos, no mediciones de una bomba FOREACH ni de un depósito real.
Los recipientes reales pueden deformarse o tener fugas; los líquidos pueden evaporarse o liberar gas disuelto; la temperatura puede variar. Por ello, el volumen retirado no determina por sí solo la presión real del espacio de gas. El modelo explica por qué una reposición de gas restringida puede dificultar progresivamente la aspiración. El diagnóstico sigue necesitando mediciones.
3. Separe la presión del espacio de gas de las pérdidas de aspiración
Pentrada,abs ≈ Pgas,abs + ρg(zsuperficie − zentrada) − ΔPaspiraciónRelación estacionaria aproximada con unidades de presión coherentes. ρ es la densidad del líquido y z la cota. Pulsaciones rápidas, aceleración y flujo bifásico requieren análisis adicional.La disminución de presión del espacio de gas, el descenso del nivel y el aumento de resistencia de aspiración pueden reducir la presión de entrada de la bomba. Medir el espacio de gas permite identificar las condiciones de reposición del recipiente. Medir además la entrada muestra el efecto combinado de la columna líquida y la toma de aspiración. El caudal de salida por sí solo no distingue de forma fiable estas causas.
La aspiración de una bomba de diafragma varía durante el ciclo. Un sensor lento puede indicar solo el promedio y no descartar dificultades breves. La instrumentación no debe introducir nuevas entradas de aire ni un volumen muerto significativo.
4. Acote la causa mediante observaciones y comparaciones controladas
| Causa posible | Evidencia que examinar | Comprobación posterior |
|---|---|---|
| Reposición de gas restringida | La presión del espacio de gas sale de su condición prevista mientras cambia la entrega | Compruebe la pérdida de presión del circuito de gas y compare un componente de ventilación aprobado y verificado en un banco controlado |
| Descenso de nivel o cambio de altura de aspiración | La presión del gas es normal, pero las condiciones de entrada siguen la altura del líquido | Repita al mismo nivel y altura de instalación |
| Filtro de aspiración obstruido o tubo deformado | Presión del gas normal y mayor diferencia de presión en aspiración | Revise filtro, racores y curvas, cambiando un factor cada vez |
| Entrada de aire en aspiración | Burbujas o recuperación temporal después del cebado | Compruebe la integridad de conexiones; las burbujas visibles no son la única evidencia |
| Cambio de carga de salida | La presión de salida aumenta mientras disminuye la entrega | Revise válvulas, boquillas y tubos posteriores, y la presión del recipiente receptor |
| Cambios eléctricos, térmicos o del líquido | Cambian tensión, corriente, temperatura o condiciones relacionadas con viscosidad | Mantenga constantes las demás condiciones antes de comparar |
Estas observaciones organizan la investigación; ninguna fila identifica por sí sola una avería exclusiva. Por ejemplo, una presión de entrada cada vez más negativa puede deberse tanto a ventilación restringida como a un filtro de aspiración obstruido. Combine las posiciones de medida con comparaciones controladas.
5. Haga reproducible la comprobación de ventilación
- Registre tipo de recipiente, límites de presión y vacío, líquido, temperatura, nivel inicial, volumen del espacio de gas, altura de instalación y circuito de ventilación previsto.
- Con iguales condiciones eléctricas y de control, registre tiempo transcurrido, volumen acumulado retirado, caudal y presiones de gas, entrada y salida. Conserve también tensión, corriente y nivel.
- Inspeccione los circuitos de gas y líquido antes y durante el síntoma. Busque filtro mojado, líquido en la ventilación, abertura de gas sumergida o deformación de tubos.
- Si necesita comparar, utilice un banco controlado con agua u otro sustituto adecuado y sustituya el componente de ventilación solo mediante un método permitido por el diseño. Mantenga iguales nivel inicial, temperatura, tubos y tiempos.
- Compare los historiales de presión y los volúmenes entregados antes y después. La mejora de ambos, respaldada por inspección del componente, refuerza el diagnóstico; una recuperación breve del caudal no basta.
La aceptación debe cubrir el intervalo de niveles previsto, el periodo de funcionamiento más largo y la demanda máxima de extracción. Unos segundos desde una botella llena no bastan. Los límites de presión y la duración del ensayo deben derivarse del recipiente, los requisitos de entrada de la bomba y el servicio del instrumento.
6. Dimensione el circuito de gas según demanda y pérdida admisible
A presión y temperatura aproximadamente iguales, el caudal volumétrico de gas entrante normalmente debe reponer el volumen de líquido retirado. Antes de comparar capacidades de gas, conviértalas a condiciones de referencia compatibles de presión y temperatura. El caudal indicado de un filtro solo tiene sentido con su diferencia de presión y condiciones de ensayo.
| Dato de selección | Información necesaria |
|---|---|
| Demanda máxima de extracción | Caudales de líquido simultáneo y de pico, y reposición de gas correspondiente |
| Desviación admisible de presión del espacio de gas | Límites del recipiente, requisitos de entrada de la bomba y restricciones del proceso |
| Pérdida de presión del circuito de gas | Pérdidas del filtro, tubos y racores al caudal de gas pertinente |
| Mojado y exposición química | Compatibilidad con líquido y vapor, orientación de montaje y drenaje |
| Servicio y mantenimiento | Criterios de sustitución del proveedor y método para detectar pérdidas anormales |
Un orificio mayor no constituye por sí solo una regla completa de selección. No asigne un tamaño de poro ni una alarma universal de vacío sin los requisitos de la aplicación. Filtración, control de contaminación, compatibilidad química y resistencia del circuito de gas deben evaluarse conjuntamente.
7. Retome la selección de bomba tras verificar la alimentación

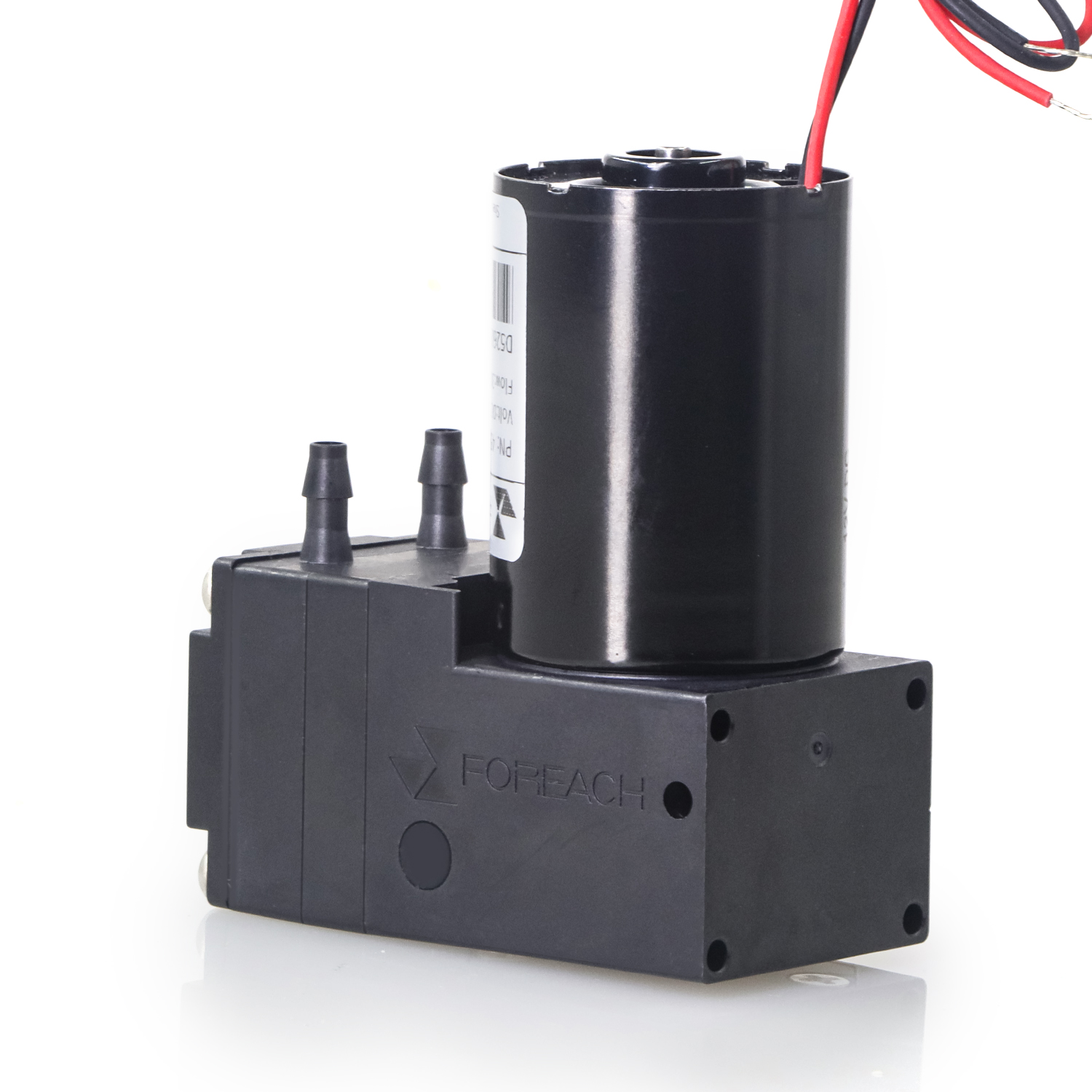

Restablezca el depósito, la aspiración y la carga de salida a sus condiciones previstas; después evalúe si la bomba completa la tarea. Las clases de 300 mL/min DPL30 y 600 mL/min DPL60 sirven para preseleccionar, pero la entrega utilizable sigue dependiendo de presión de trabajo, líquido y condiciones de entrada.
Si la reposición de gas o la aspiración están restringidas, una bomba mayor puede elevar la demanda instantánea de extracción sin garantizar recuperación. Una vez establecidas las condiciones, utilice la curva correspondiente y mediciones del sistema montado para decidir si deben cambiar modelo, diámetro interior o tiempos de control.
