Selección de una microbomba de diafragma autocebante para líquidos: altura, tiempo y arranque en seco o húmedo
Evalúe la altura de aspiración, el tiempo hasta la primera llegada de líquido y el suministro estable. Las especificaciones DPL30, DPL60 y DPL30H ayudan a definir candidatos, pero el autocebado debe validarse en el instrumento completo.
Un instrumento puede necesitar líquido de limpieza inmediatamente después del encendido. Aunque el desnivel entre depósito y entrada sea menor que la altura de autocebado especificada, el primer ciclo puede tardar demasiado, exigir varios arranques tras cambiar la botella o dejar burbujas en el extremo final.
La altura describe solo una dimensión del autocebado. I+D debe confirmar el estado inicial de la cámara y los tubos, la salida del aire desplazado, la primera llegada de líquido y el momento en que el suministro es estable. Estos aspectos deben evaluarse junto con el caudal real de trabajo de la bomba FOREACH DPL.
Convertir el autocebado en un requisito verificable
El diafragma cambia el volumen de la cámara y las válvulas dirigen la aspiración y la descarga. Un tubo inicialmente vacío presenta primero aire, después fases alternas de gas y líquido y, finalmente, un circuito lleno. La estanqueidad de las válvulas, la compresibilidad y el desplazamiento efectivo cambian durante estas etapas.
Elevar líquido y suministrarlo al punto final dentro del tiempo permitido son requisitos distintos.
| Magnitud | Definición propuesta | Pregunta de diseño |
|---|---|---|
| Altura geométrica de aspiración | Desnivel vertical entre el nivel mínimo permitido y la entrada de la bomba | ¿Qué carga estática añade la instalación? |

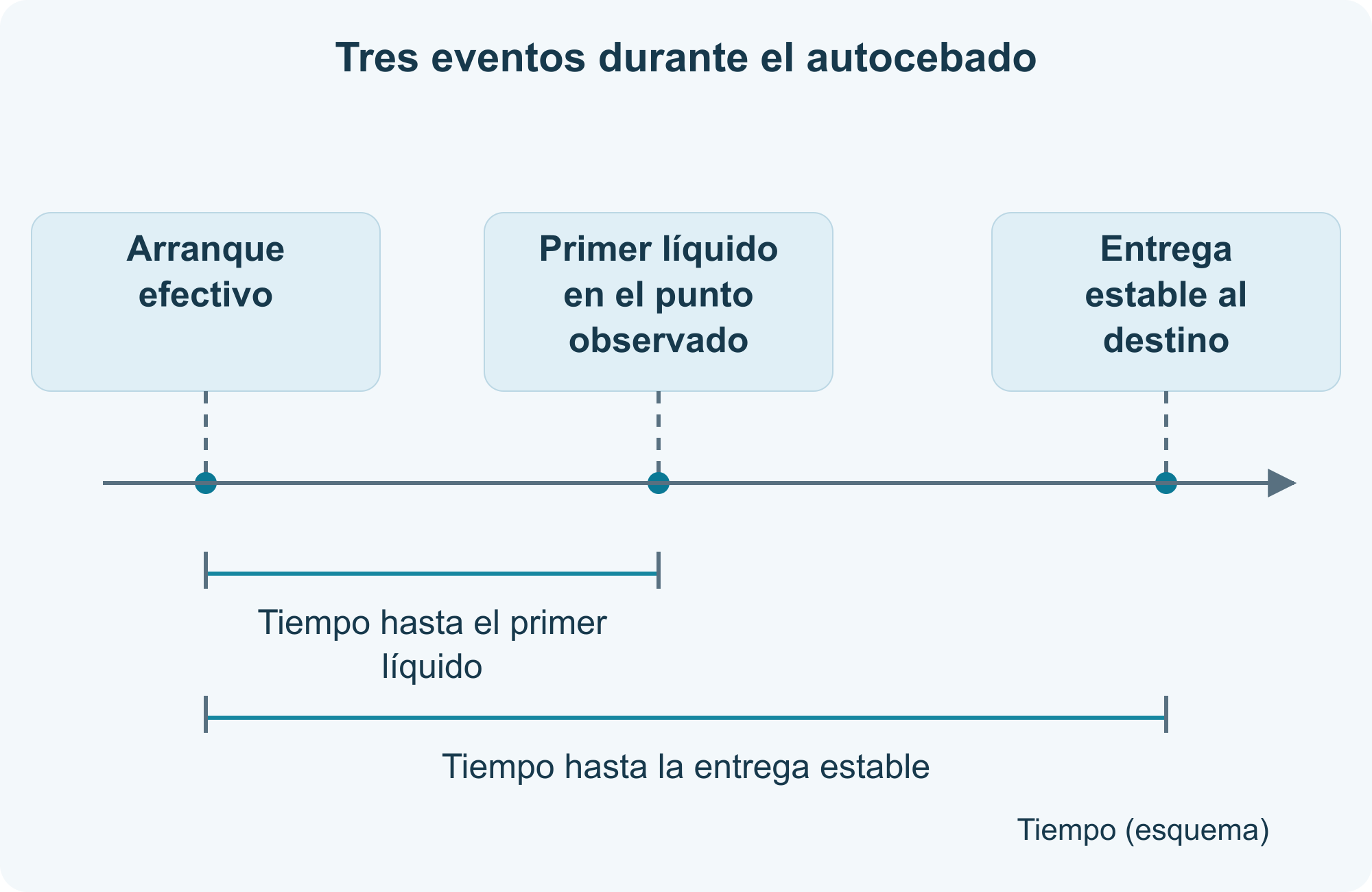

| Tiempo hasta el primer líquido | Desde la orden efectiva de arranque hasta la primera llegada al punto indicado | ¿Cuánto tarda el llenado inicial o el cambio de botella? |
| Tiempo hasta suministro estable | Desde el arranque hasta que caudal y burbujas cumplen los límites en el extremo | ¿Cuándo puede comenzar la siguiente acción? |
| Recuperación al rearrancar | Arranques repetidos tras una parada y un estado residual definidos | ¿Se recupera de forma fiable el funcionamiento intermitente? |
Identifique el punto de observación. La salida de líquido de la bomba no demuestra que el tubo posterior, una cámara de válvula o una aguja de lavado estén llenos. Defina variación de caudal, intervalo de observación y criterio de burbujas según la tarea; una gota visible no basta.
Separar las magnitudes de las especificaciones FOREACH
Los valores siguientes proceden de la página 5 de cada especificación china. Son parámetros independientes, no un punto de funcionamiento simultáneo. [F1–F3]
| Serie | Caudal sin carga | Presión nominal | Altura de autocebado | Conexión estándar |
|---|---|---|---|---|
| DPL30 | 300 mL/min | 100 kPa | 6 mH₂O | Tubo flexible de 3,2 mm de diámetro interior |
| DPL60 | 600 mL/min | 100 kPa | 3 mH₂O | Tubo flexible de 3,2 mm de diámetro interior |
| DPL30H | 300 mL/min | 600 kPa | 3 mH₂O | Racor de compresión para tubo rígido de 6 × 4 mm, exterior × interior |
Más caudal sin carga no implica mayor altura de aspiración, y una presión de salida superior no sustituye el análisis de entrada. Compare DPL60 para mayor capacidad de suministro y DPL30H para mayor contrapresión, comprobando en ambos casos el nivel mínimo y el arranque.
Las tablas no definen el tiempo asociado hasta el primer líquido, el estado seco/húmedo ni el circuito completo de ensayo. Por tanto, 6 mH₂O no significa autocebado rápido desde 6 m con cualquier fluido o tubería, ni permite calcular por sí solo el tiempo de arranque del instrumento.
Por qué un tubo mayor puede seguir cebándose lentamente
En un circuito lleno, diámetro, longitud y restricciones determinan parte de las pérdidas de aspiración. Durante el cebado también importa el aire que debe evacuarse. Aumentar el diámetro puede reducir la resistencia al líquido y aumentar simultáneamente el volumen por llenar.
Un tubo recto de 1 m y 3,2 mm interiores contiene aproximadamente 8,0 mL; con 4,0 mm interiores, unos 12,6 mL. Son cálculos geométricos, sin racores, válvulas ni cámara, y no mediciones de una bomba.
No divida esos volúmenes por el caudal líquido sin carga para predecir el cebado. También intervienen la capacidad de evacuar aire, el cierre de las válvulas y la presión de salida. Mantenga la aspiración lo más corta posible y reduzca racores y volumen de llenado innecesarios. Ante un cebado difícil, revise por separado fugas de entrada, válvulas o filtros obstruidos, aire atrapado en el cabezal y presión de salida.
En un depósito abierto, bajar el nivel aumenta la carga estática. En uno cerrado, examine además la admisión de aire: extraer líquido puede reducir la presión del espacio de gas sin cambiar el desnivel. Los puntos altos, válvulas y racores pueden retener cantidades distintas de aire entre arranques.
Ensayar por separado el arranque seco y húmedo
En un arranque húmedo, la cámara o superficies críticas de las válvulas ya están mojadas. Para un arranque seco, defina si cámara y aspiración están vacías, el método de vaciado y la restauración del estado inicial. No mezcle ambos resultados.
La humectación puede modificar el contacto de las válvulas y la evacuación inicial. Un rearranque correcto tras prellenar no demuestra el primer arranque después de un almacenamiento prolongado. Separe unidades nuevas o vaciadas, paradas breves, esperas largas y entrada de aire al cambiar la botella.
El autocebado no autoriza un funcionamiento ilimitado sin líquido. Confirme duración, ciclo de trabajo y aumento de temperatura para el modelo exacto. Si se repiten vaciados o transiciones gas-líquido, evalúe esa tarea específicamente. DPGL800 admite gas y mezclas gas-líquido; sus 6 L/min de caudal de gas sin carga por cabezal no sirven para calcular el cebado de un circuito líquido DPL. [F4]
Localizar el cuello de botella mediante comparaciones
Establezca una referencia con el agua purificada especificada, tubos cortos, poca altura y buena estanqueidad. Añada el sistema real progresivamente, variando un factor principal. Registre modelo, materiales, alimentación, humectación inicial, presiones, tensión en la bomba, tiempos y posición de las burbujas.
| Comparación | Observación | Investigación |
|---|---|---|
| Aspiración corta frente a la real | Tiempo y presión de entrada | Resistencia, volumen o fugas |
| Nivel habitual frente al mínimo | Retraso o pérdida de estabilidad final | Carga estática y margen de aspiración |
| Salida de baja contrapresión frente a la real | Arranque con tubo vacío | Evacuación del aire, válvulas y contrapresión inicial |
| Prellenado frente a vaciado definido | Diferencias entre primer arranque y rearranque | Humectación, aire retenido y estado inicial |
| Agua purificada frente al fluido real | Tiempo, presión y burbujas | Viscosidad, liberación de gas y compatibilidad |
Los puertos de medida añaden volumen y posibles fugas: compruebe su estanqueidad. Use componentes compatibles con fluido y presión; evite ensayos prolongados con salida bloqueada o marcha en seco arbitraria. Registre por separado la formación de vacío y la llegada de líquido: el giro o la caída de presión de entrada no prueban la llegada al punto requerido.
Qué debe quedar documentado
Identifique qué modelo y combinación de materiales ceba al nivel mínimo, temperatura y salida reales, la dispersión entre arranques y las secuencias o prellenados necesarios. Respete el número de muestras, repeticiones y etapas de vida exigidos por el proyecto. Un arranque correcto de una bomba nueva no valida la producción.
Para evaluar DPL30, DPL60 o DPL30H, facilite desnivel, volumen y resistencia del circuito, caudal objetivo, contrapresión, formulación del fluido, estado seco/húmedo y espera permitida.
Especificaciones y referencias
Los parámetros de producto proceden de las especificaciones FOREACH indicadas. Verifique los principios y ensayos propuestos para el modelo exacto y las condiciones reales.
[F1] FOREACH DPL30 especificación en chino (A04)pp. 5–6: prestaciones y configuración; pp. 3–4: montaje
[F2] FOREACH DPL60 especificación en chino (A02)pp. 5–6: prestaciones y configuración; pp. 3–4: montaje
[F3] FOREACH DPL30H especificación en chino (A00)pp. 5–6: prestaciones y configuración; pp. 3–4: montaje
[F4] FOREACH DPGL800 especificación en chino (A00)pp. 5–6: prestaciones y configuración; pp. 3–4: montaje
Guías relacionadas de selección y validación
Preguntas frecuentes
¿La mayor altura de DPL30 garantiza un arranque más fácil que DPL60?
No. También influyen volumen, válvulas, fluido y contrapresión. Compare desde el mismo estado inicial.
¿Funcionar después de prellenar demuestra que la bomba es adecuada?
Ayuda a diagnosticar, pero confirme si el instrumento permite prellenado y si unidades nuevas, envejecidas y cambios de botella cumplen la tarea.
¿Puede omitirse el ensayo si la altura instalada es inferior a la especificada?
No. El desnivel no incluye fugas, pérdidas en tubos, admisión de aire al depósito ni evacuación del aire desplazado.
