Pulsaciones de caudal en microbombas de diafragma: medición y medidas de reducción

Ante pulsaciones excesivas, compruebe primero la forma de onda y el volumen acumulado en la carga. Revise aspiración, alimentación eléctrica y medición antes de cambiar amortiguación, tubos o velocidad. Una lectura inestable del caudalímetro no demuestra por sí sola una avería ni cuantifica la pulsación real.

El bombeo periódico, la reducción del volumen entregado y el muestreo distorsionado requieren respuestas distintas: aceptación según la aplicación, diagnóstico del punto de trabajo o fallo, y corrección de la cadena de medida. Un filtrado fuerte puede limitarse a estabilizar el número mostrado.

Caudal medio e instantáneo

El desplazamiento alternativo y las válvulas generan variaciones de caudal. Tubos, filtros y carga acoplan caudal y presión. El desfase de varios diafragmas y un elemento de amortiguación compatible son posibles vías de diseño. Mida su efecto en la carga real antes de especificar las prestaciones de pulsación.

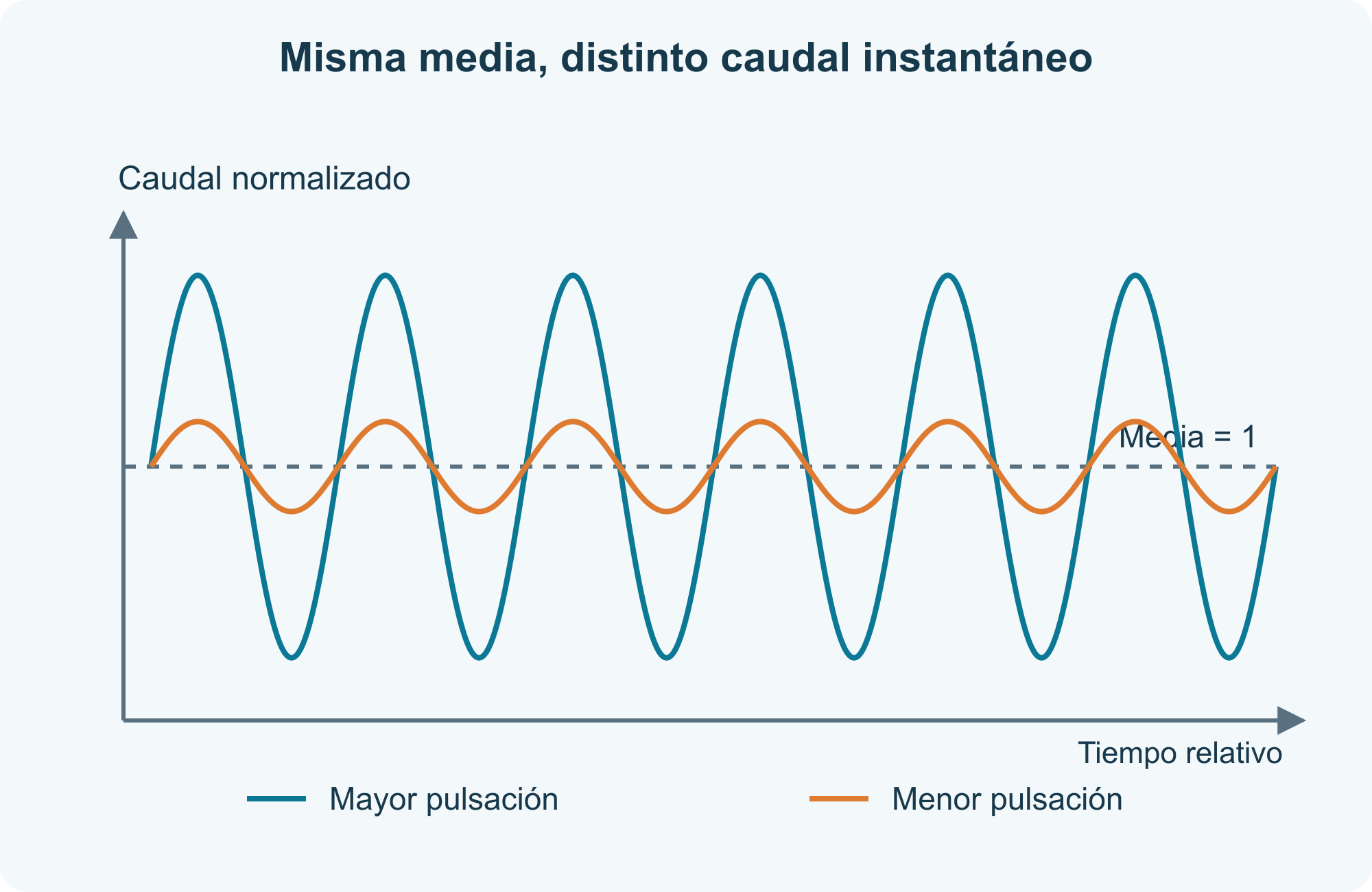

El promedio indica la entrega en un intervalo; la onda instantánea indica cómo llega a la carga. Dos ondas pueden tener igual promedio y diferentes picos, pausas o breves flujos inversos. Para rellenar depósitos puede dominar el volumen total; las celdas de flujo, ciclos cortos y cargas sensibles a presión también dependen de la onda. Indique ubicación e intervalo: medir junto a la bomba no equivale a medir después de un amortiguador.

Contrastar el volumen acumulado

Con las mismas condiciones hidráulicas, pese la masa neta recogida durante un intervalo y conviértala a volumen con la densidad a la temperatura real. NIST también utiliza la variación de masa con el tiempo como principio de medida; la precisión de su equipo no se transfiere a este banco propuesto. [N1]

Con masa en g, densidad en g/mL y tiempo en s, el caudal medio en mL/min es 60 × masa neta ÷ densidad ÷ tiempo. No presuponga densidad 1 para líquidos distintos del agua. Considere evaporación, salpicaduras y líquido retenido en el recipiente.

Compare el mismo intervalo y mantenga boquilla y contrapresión. Contrastar todo el arranque del medidor con una recogida solo estable, o quitar una restricción para pesar, cambia los límites del ensayo. Para caudal estable, espere la estabilización de presión y almacenamiento en los tubos. Para ciclos de arranque-parada incluya el ciclo completo, los cambios de volumen almacenado y la descarga posterior.

Repita intervalos iguales registrando masa, total del medidor y presión. Si ambos totales coinciden y son estables, puede existir pulsación real sin pérdida de entrega. Si la pesada es estable y cambia el promedio del medidor, revise rango, calibración, muestreo y burbujas. Si cambian ambos, investigue variaciones reales de suministro.

Actualización de pantalla y ancho de banda no son equivalentes

La respuesta del sensor, muestreo y promedio internos, comunicaciones, filtrado y pantalla tienen escalas temporales diferentes. Leer varias veces un mismo resultado no añade muestras útiles.

El muestreo insuficiente de un flujo pulsante puede producir aliasing. Para una pantalla de actualización lenta, adquiera muestras suficientes dentro del ancho de banda efectivo y después calcule la media del intervalo requerido. El disparo, la duración de medida y el promedio interno influyen en la adquisición; la frecuencia de lectura no define por sí sola el ancho de banda.

Confirme respuesta dinámica, líquido calibrado y rango útil antes de elegir muestreo y antialiasing. Superar el doble de la máxima frecuencia de interés es un requisito básico, no una garantía de medir bien picos estrechos. Se necesitan ancho de banda y resolución temporal suficientes; confirme ajustes con el fabricante. Un promedio dentro de rango no excluye saturación en los picos. Si existe flujo inverso breve, verifique medición bidireccional e integración con el signo correcto.

Relacionar la onda con otras señales

Registre caudal, presiones de entrada/salida y realimentación del motor o tensión en una base temporal común. Los tubos transparentes ayudan a localizar burbujas, pero su forma no distingue por sí sola fuga, desgasificación y vaporización local. Revise conjuntamente calibración del fluido, respuesta del sensor a pulsaciones rápidas, burbujas y perturbación mecánica para no confundir errores de medida con cambios reales de suministro.

Son indicios, no diagnósticos unívocos. Un pico de presión no permite calcular directamente el caudal instantáneo: influyen resistencia dinámica y posición del sensor.

Amortiguar también modifica la respuesta

Si entrega y medición son correctas pero la carga no tolera la onda, evalúe amortiguadores compatibles, elasticidad de tubos, velocidad permitida o configuración de bombeo. Un amortiguador almacena y libera líquido según la fase de presión; selecciónelo por presión, fluido, conexiones y espacio.

Una mayor capacidad elástica puede retrasar la subida de presión y prolongar la descarga tras parar. Los tubos flexibles largos también modifican resistencia y volumen de cebado. Compruebe arranque, promedio estable y volumen residual, además de la suavidad de la onda.

Cambiar velocidad exige revisar el punto de trabajo: a baja velocidad, respuesta de válvulas y desplazamiento efectivo por ciclo no siempre son proporcionales. En lazo cerrado, ajuste muestreo, filtrado y dinámica del actuador para evitar que el controlador persiga cada pulsación y haga oscilar la orden. Use únicamente interfaces disponibles en la configuración real.

Comparar las medidas en la carga

Defina baja pulsación para un fluido, caudal, contrapresión, ubicación y ancho de banda concretos. Documente el límite y su método de cálculo; una pantalla muy filtrada no especifica la prestación hidráulica.

Evaluación de las series FOREACH DPL

Las especificaciones DPL30, DPL60 y DPL30H proporcionan caudal sin carga y curvas caudal-presión. No son ondas instantáneas ni establecen amplitud pico a pico, espectro o atenuación en cada condición. [F1–F3]

Los 600 mL/min de DPL60 no prueban una mayor pulsación que DPL30; tampoco un motor sin escobillas garantiza baja pulsación. Compare materiales, velocidad, aspiración y circuito bajo las mismas condiciones. Registre promedio e intervalo, máximos y mínimos, presión, ancho de banda, punto de medida, temperatura, burbujas y modelo completo. La aceptación procede de los requisitos del instrumento, no de un porcentaje universal sin condiciones.

Especificaciones y referencias

Los parámetros de producto proceden de las especificaciones FOREACH indicadas. Verifique los principios y ensayos propuestos para el modelo exacto y las condiciones reales.
