Pulsations de débit d’une micropompe à membrane : mesure et réduction

Si les pulsations sont excessives, vérifiez d’abord la forme d’onde réelle et le volume livré à la charge. Contrôlez aspiration, alimentation et mesure avant de modifier amortissement, tubes ou vitesse. Un affichage instable ne démontre ni panne ni amplitude réelle des pulsations.

Un débit périodique, un volume total décroissant et un échantillonnage erroné appellent respectivement une évaluation applicative, un diagnostic hydraulique ou de panne, et une correction de la mesure. Renforcer le filtrage peut seulement stabiliser le nombre affiché.

Débit moyen et débit instantané

Le déplacement alternatif et les clapets font varier le débit. Tuyaux, filtres et charge couplent débit et pression. Des membranes déphasées ou un amortisseur compatible constituent des pistes de conception. Mesurez leur effet au niveau de la charge réelle avant de spécifier les performances de pulsation.

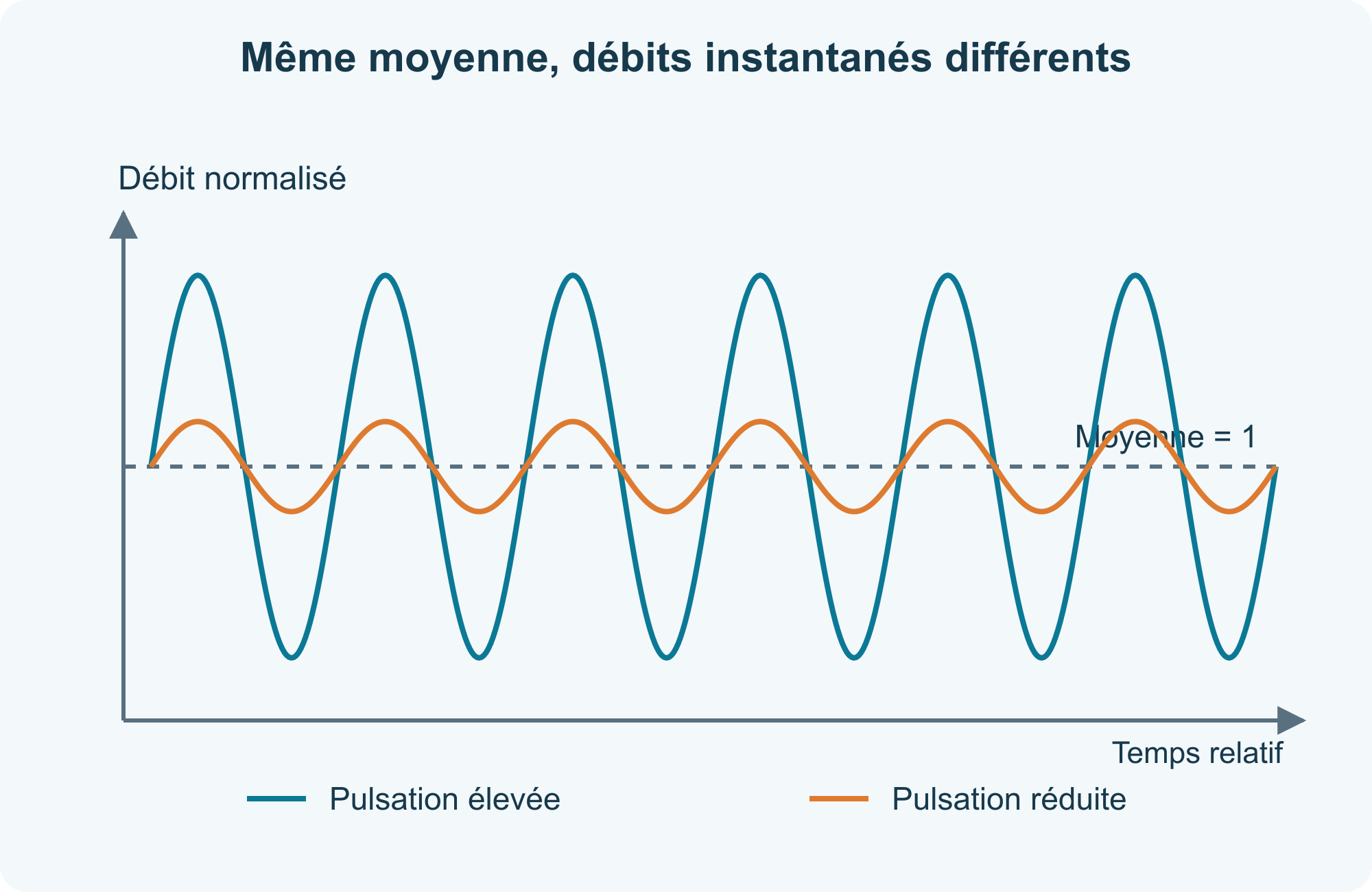

La moyenne mesure la livraison sur un intervalle ; la forme instantanée décrit son arrivée à la charge. Deux ondes peuvent partager une moyenne mais différer par pics, interruptions et brefs retours. Le remplissage d’un réservoir peut dépendre surtout du volume total ; cellules de mesure, cycles courts et charges sensibles à la pression dépendent aussi de l’onde. Précisez position et durée : sortie de pompe et aval d’un amortisseur ne sont pas des mesures équivalentes.

Contrôler le volume cumulé

À conditions hydrauliques identiques, pesez la masse nette recueillie pendant un intervalle et convertissez avec la masse volumique à température réelle. Le NIST emploie également la variation de masse dans le temps ; la précision de son installation ne devient pas celle de cet essai proposé. [N1]

Avec masse en g, masse volumique en g/mL et temps en s, le débit moyen en mL/min vaut 60 × masse nette ÷ masse volumique ÷ durée. Ne supposez pas une valeur de 1 pour tout liquide. Tenez compte d’évaporation, projections et rétention sur le récipient.

Conservez les mêmes intervalles, buse et contre-pression. Comparer tout le démarrage du débitmètre à une collecte stabilisée, ou retirer une restriction pour peser, change les conditions. Pour le régime stable, attendez la stabilisation de pression et du liquide stocké dans les tubes. Pour les cycles marche-arrêt, intégrez cycle entier, variations de stockage et décharge après arrêt.

Répétez des fenêtres égales en enregistrant masse, total du débitmètre et pression. Des totaux concordants et stables peuvent coexister avec une pulsation réelle. Si la pesée reste stable mais que la moyenne du capteur dérive, vérifiez gamme, étalonnage, échantillonnage et bulles. Si les deux varient, cherchez une variation réelle de livraison.

Fréquence d’affichage et bande passante

Réponse du capteur, acquisition et moyenne internes, communications, filtrage logiciel et écran ont des échelles de temps différentes. Relire le même résultat n’ajoute pas d’information d’échantillonnage.

Un échantillonnage insuffisant du débit pulsé peut provoquer un repliement spectral. Pour un affichage lent, acquérez suffisamment de points dans la bande passante utile puis calculez la moyenne sur la fenêtre requise. Déclenchement, durée de mesure et moyenne interne influencent l’acquisition ; la fréquence de lecture ne définit pas à elle seule la bande passante.

Vérifiez dynamique, fluide d’étalonnage et plage utile avant de choisir acquisition et antirepliement. Dépasser deux fois la fréquence maximale d’intérêt est une condition élémentaire, pas une garantie de mesure fidèle des pics étroits. Bande passante et résolution temporelle suffisantes restent nécessaires ; confirmez les réglages avec le fabricant. Une moyenne dans la gamme n’exclut pas une saturation des crêtes. En cas de retour bref, vérifiez la mesure bidirectionnelle et le signe de l’intégration.

Lire l’onde avec les autres signaux

Enregistrez débit, pressions et retour moteur ou tension sur la même base de temps. Un tronçon transparent localise les bulles, mais leur aspect seul ne distingue pas fuite, dégazage et vaporisation locale. Vérifiez ensemble étalonnage du fluide, réponse aux pulsations rapides, bulles et perturbations mécaniques afin de ne pas confondre erreur de mesure et variation réelle de la pompe.

Ce sont des indices, pas des correspondances de panne uniques. Un pic de pression ne donne pas directement le débit instantané : résistance dynamique et position du capteur interviennent.

L’amortissement modifie aussi la réponse

Si livraison et mesure sont correctes mais que la charge refuse l’onde, évaluez un amortisseur compatible, la compliance des tuyaux, la vitesse autorisée ou une autre configuration. Un amortisseur stocke et restitue du liquide selon la phase de pression ; choisissez pression, fluide, raccords et encombrement adaptés.

Davantage de compliance peut retarder la mise en pression et prolonger la décharge après arrêt. Un tuyau souple long change aussi pertes de charge et volume d’amorçage. Contrôlez démarrage, moyenne stabilisée et volume résiduel, pas uniquement la courbe lissée.

Une variation de vitesse impose de revoir le point de travail : clapets et déplacement effectif par cycle ne restent pas nécessairement proportionnels à basse vitesse. En boucle fermée, vérifiez acquisition, filtres et dynamique de l’actionneur afin que la commande ne poursuive pas chaque pulsation et n’oscille pas. Employez uniquement les interfaces réellement disponibles.

Comparer les solutions au point d’utilisation

Définissez « faible pulsation » avec fluide, débit, contre-pression, point et bande passante. Consignez limite et calcul ; un affichage fortement filtré n’est pas une spécification hydraulique.

Évaluer les séries FOREACH DPL

DPL30, DPL60 et DPL30H fournissent débit à vide et courbes débit-pression. Ce ne sont pas des ondes instantanées et elles ne définissent pas amplitude crête à crête, spectre ou atténuation dans chaque condition. [F1–F3]

Les 600 mL/min de DPL60 ne prouvent pas une pulsation supérieure à DPL30 ; un moteur sans balais ne garantit pas non plus une faible pulsation. Comparez matériaux, vitesse, aspiration et circuit dans les mêmes conditions. Conservez moyenne et fenêtre, maxima/minima, pression, bande passante, point de mesure, température, bulles et modèle complet. L’acceptation vient des exigences de l’instrument, pas d’un pourcentage universel sans conditions.

Spécifications et références

Les paramètres produits proviennent des spécifications FOREACH ci-dessous. Vérifiez les principes et essais proposés pour le modèle précis et les conditions réelles.
