微型隔膜泵流量脉动大怎么办？测量方法与降低措施

微型隔膜泵流量脉动偏大时，应先确认负载端的真实波形与累计输送量，再排查吸入、供电和测量问题，最后比较缓冲、管路和调速措施。流量计读数一直跳只是一个观察现象，不能单独证明泵失效，也不能直接代表实际脉动幅值。

周期脉动、累计输送量下降与测量失真，需要分别判断。正常的周期流动需要按应用评估；累计输送量持续下降需要查工作点或故障；采样失真则需要修正测量链。单纯把显示滤波调大，很可能只是让数字看起来平稳。

平均流量与瞬时流量回答不同问题

隔膜往复吸入和排出，阀片周期性动作，使出口流量随时间变化。管路、过滤器和下游负载又把这种流动与压力变化耦合起来。 从结构上评估多膜片错相输送，或在液路中设置适配的缓冲元件，都可以作为降低脉动的技术方向；具体效果需要在实际负载处测量。

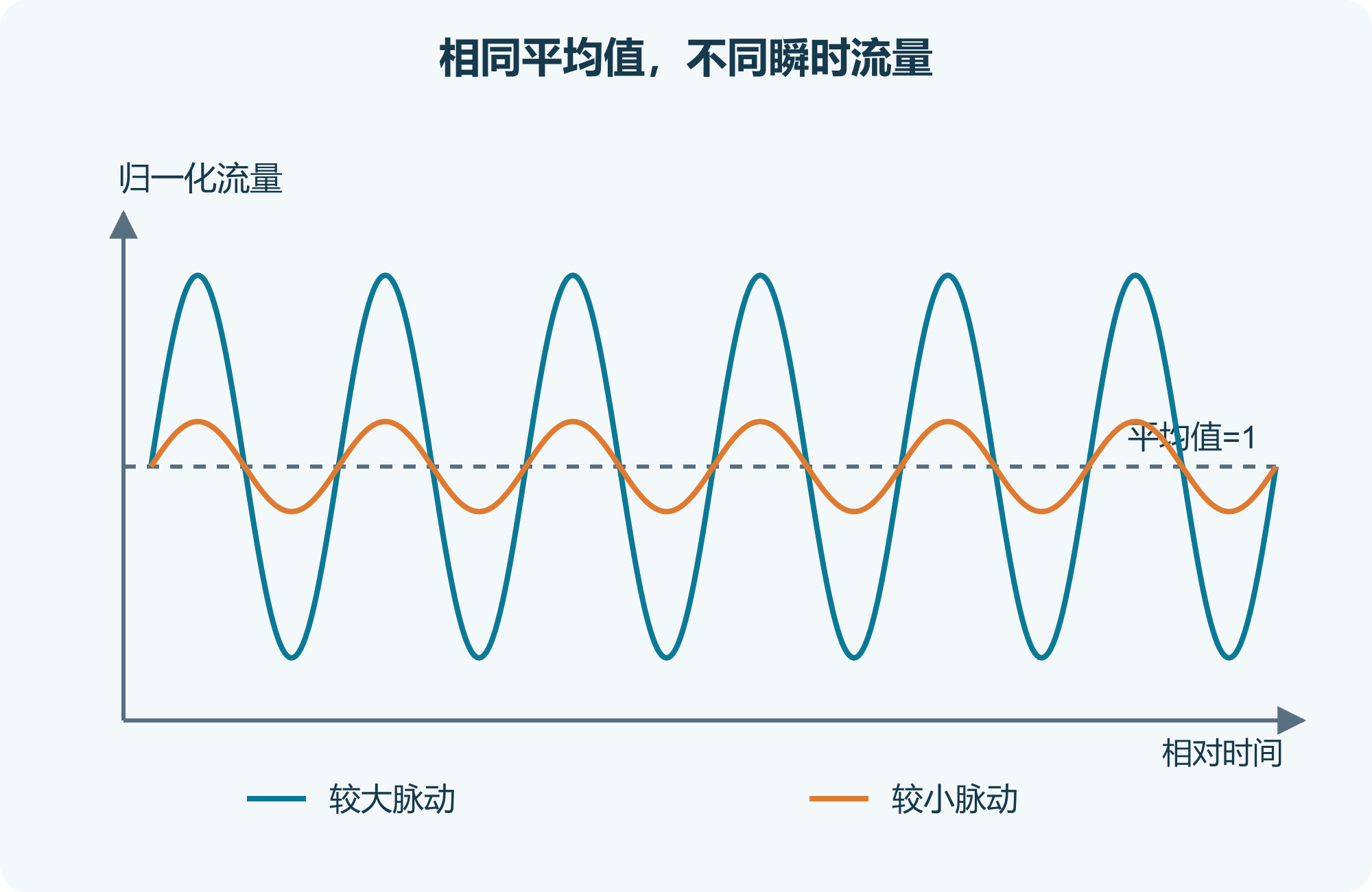

平均流量描述选定时间窗内的总输送量，瞬时流量则描述液体在这个时间窗内如何到达负载。两条波形可以具有相同平均值，却有不同峰值、间隔和短时反向流。对储液瓶补液，累计体积可能是主要指标；对流通池供液、短周期分配或压力敏感负载，波形本身也会影响任务。

研发评估应把测量位置和时间窗写清楚。同一台泵在出口附近与下游缓冲之后测得的波形可能不同；不同位置的曲线不宜作为同一条件下的性能对比。

先用累计量检查测量链

可以在相同液路条件下，用称重法对在线流量计进行交叉核对：测量一段时间内收集的净液体质量，再根据实际介质温度下的密度换算体积。质量增量与时间的关系也是 NIST 液体流量计量装置采用的基本测量原理。[N1]

计算时，如果净质量增量以 g 表示、密度以 g/mL 表示、采集时间以 s 表示，则平均体积流量等于“60 × 净质量增量 ÷ 密度 ÷ 采集时间”，单位为 mL/min。对非水介质，不能默认密度等于 1，也不能忽略挥发、飞溅和杯壁残液。

这里最容易出现的偏差来自试验边界不一致：在线仪表统计的是启动后的整个窗口，称重只收集稳定阶段；或为了称重，拆掉末端喷嘴和背压元件，使工作点发生变化。对稳定平均流量，应等待管路存液量和压力稳定，并在相同时间窗比较；对启停任务，则需要统计整个周期，同时计入管路储液变化和停泵后的尾液。

建议重复多个等长窗口，保留每个窗口的累计质量、仪表累计量和压力状态。若二者持续一致且窗口间稳定，仪表跳动可能反映真实脉动；若称重稳定而仪表平均值偏移，应优先检查量程、介质标定、采样和气泡；若二者都不稳定，再寻找实际输送变化的原因。

数字刷新快不代表流动被完整采样

测量链至少包含传感器响应、内部采样与平均、通信读取、控制程序滤波，以及屏幕刷新。它们可以有不同的时间尺度。界面每秒刷新多次，并不证明传感器能分辨该频率的流量变化；把同一个测量结果重复读取，也不会增加有效采样信息。

脉动流采样不足会产生混叠。若界面需要低速更新，应在有效带宽内充分采样，再按目标时间窗计算平均值。触发方式、测量持续时间和内部平均设置会影响有效采样，不能把通信读取频率直接当作测量带宽。

研发应先确认传感器的动态响应、有效量程和液体标定，再选择采样率与抗混叠方式。采样频率高于目标最高频率的两倍只是避免混叠的基本前提之一，并不保证尖峰幅值已经测准；对窄脉冲，还需要足够的传感器带宽和时间分辨率。具体采样设置应与流量计厂家核对。

还应检查瞬时峰值是否超出量程。平均流量落在量程内，不能排除波峰已经使输出饱和。若系统可能发生短时反流，应确认仪表是否支持双向测量，以及累计量是否按正确符号积分。

把波动形态与其他信号放在一起看

流量、入口压力、出口压力、电机反馈或泵端电压宜使用共同时间基准记录。透明观察段可以帮助定位气泡，但单凭气泡形态无法区分漏气、析气和局部汽化。 核对测量链时，应同时检查介质标定、传感器对高频脉动的响应、气泡和机械扰动，避免把测量误差当成泵的真实流量变化。

这些现象是试验线索，不是一对一的故障判据。例如压力脉动与流量脉动相关，并不意味着只测一个压力峰值就能换算出准确的瞬时流量；动态液阻和测点位置会影响对应关系。

缓冲可以降低脉动也会改变响应

如果累计量和测量链均正常，而负载确实不接受当前脉动，可以评估缓冲元件、管路顺应性、转速范围或泵结构。缓冲元件通过在不同压力阶段储存和释放一定体积的液体，改变负载端波动；选型需要结合工作压力、介质、连接和空间。

增加顺应性后，系统可能需要更长的建压时间，并在停泵后继续释放液体。较长软管还会同时改变液阻和预充容积。因此，缓冲后的验收必须包含启动时间、稳定平均流量和停止后的尾液量，而不能只比较稳态波形是否平滑。

调速同样需要重新测工作点。低速下的阀响应和每周期有效输送量未必保持简单比例。若使用闭环控制，应先确认采样、滤波和执行器动态，避免控制器追逐每次泵送脉动而使电机命令振荡。只有确认具体配置支持相应控制接口，才能设计调速方案。

降低流量脉动时怎样比较方案

“低脉动”应对应具体介质、流量、背压、测点和带宽下的要求。选型记录至少应给出允许波动及其计算方法，不能用经强滤波后的显示值代替液路性能。

恒永达 DPL 系列应如何评价

DPL30、DPL60 和 DPL30H 规格书分别给出空载流量及流量—压力曲线，这些信息可用于工作点初筛；曲线不是瞬时脉动曲线，也没有给出各工况下的峰峰值、频谱或减振后的衰减量。[F1–F3]

因此，不能根据“DPL60 为 600 mL/min”推断它的脉动一定比 DPL30 大，也不能把无刷电机版本直接写成低脉动版本。材料组合、转速、吸入状态和下游液路都应纳入同条件对比。

一份有用的研发试验记录应同时包含：平均流量及窗口长度、瞬时峰值与谷值、压力波形、有效测量带宽、负载测点、介质温度、气泡状态和完整型号。脉动是否可接受，最终由实际任务对流量、压力和累计量的要求决定，而不是采用一个没有工况说明的通用百分比。
