소형 다이어프램 펌프 유량 맥동 줄이기: 측정 방법과 개선 대책

소형 다이어프램 펌프의 유량 맥동이 크다면 먼저 부하에서 실제 파형과 누적 토출량을 확인해야 합니다. 흡입, 전원, 측정 문제를 점검한 다음 댐퍼·배관·속도 변경을 비교하십시오. 유량계 숫자가 흔들리는 현상만으로 펌프 고장이나 실제 맥동 크기를 확정할 수 없습니다.

주기적인 토출, 누적 공급량 저하, 샘플링 왜곡은 대응 방법이 다릅니다. 첫 번째는 용도 적합성을 평가하고, 두 번째는 운전점 변화나 고장을 찾으며, 세 번째는 측정 계통을 수정해야 합니다. 강한 표시 필터는 숫자만 안정적으로 보이게 할 수 있습니다.

평균 유량과 순간 유량은 서로 다른 질문에 답합니다

왕복 변위와 밸브 동작은 시간에 따라 변하는 출구 유량을 만듭니다. 배관, 필터, 하류 부하는 유량과 압력 변화를 연결합니다. 위상차를 둔 다중 다이어프램이나 적합한 댐퍼는 가능한 설계 대안입니다. 맥동 성능을 규정하기 전에 실제 부하 지점에서 효과를 측정해야 합니다.

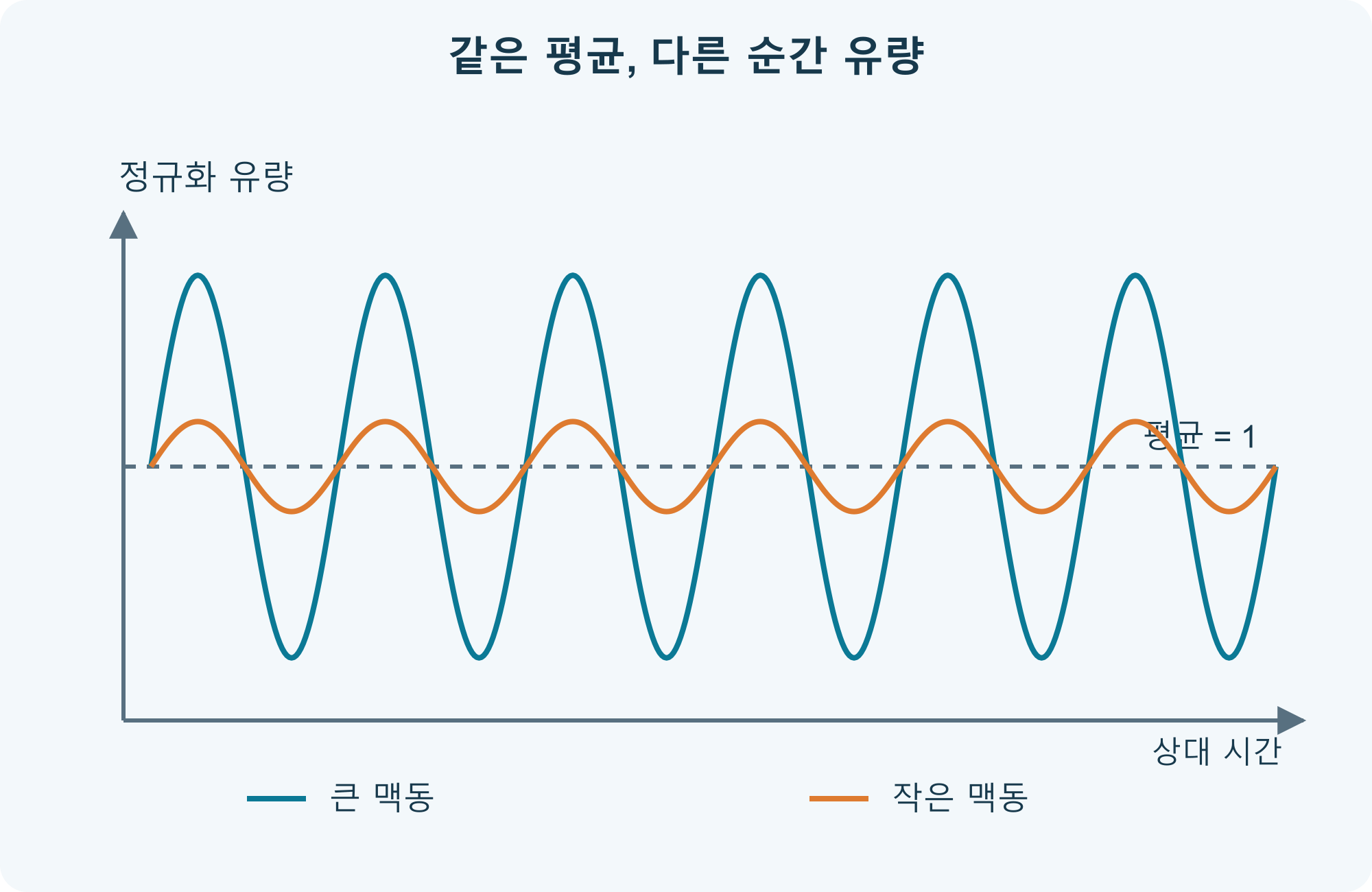

평균 유량은 선택한 시간 구간의 공급량을 나타내고, 순간 유량은 그 체적이 부하에 도달하는 방식을 나타냅니다. 평균이 같은 파형도 피크, 토출 공백, 짧은 역류 구간은 다를 수 있습니다. 탱크 보충은 총량이 중요할 수 있지만 유동 셀, 짧은 분주 동작, 압력에 민감한 부하는 파형에도 영향을 받습니다.

측정 위치와 시간 구간을 명시하십시오. 펌프 출구 근처와 하류 댐퍼 이후의 측정은 동일한 비교 조건이 아닙니다.

파형을 해석하기 전에 누적 토출량 교차 확인하기

동일한 유압 조건에서 일정 시간 수집한 액체의 순질량을 측정하고, 실제 액체 온도에서의 밀도로 체적을 환산합니다. NIST의 액체 유량 표준도 시간당 질량 변화를 이용하지만, 해당 표준 장치의 정확도가 여기서 제안하는 벤치 시험의 정확도인 것은 아닙니다. [N1]

질량이 g, 밀도가 g/mL, 시간이 s일 때 평균 유량(mL/min)은 60 × 순질량 ÷ 밀도 ÷ 수집 시간입니다. 물 이외의 액체에 밀도 1을 가정하지 마십시오. 증발, 튐, 수집면에 남는 액체도 고려해야 합니다.

측정 범위를 맞춰야 합니다. 유량계의 전체 기동 구간과 안정 구간만 수집한 결과를 비교하면 오해가 생깁니다. 수집을 위해 노즐이나 배압 부품을 제거해도 운전점이 달라집니다. 정상 유동은 압력과 저장 액체 체적이 안정된 뒤 같은 시간 구간을 사용하십시오. 정지·기동 작업은 전체 사이클, 배관 저장량 변화, 정지 후 토출을 포함해야 합니다.

같은 길이의 구간을 반복 측정하며 수집 질량, 유량계 누적값, 압력을 남기십시오. 두 값의 안정적인 일치는 누적 공급이 일정하다는 근거이지만 실제 맥동이 없다는 뜻은 아닙니다. 질량 측정은 일정한데 유량계 평균이 바뀐다면 범위, 교정, 샘플링, 기포를 확인하고, 둘 다 바뀐다면 실제 공급 변화부터 조사합니다.

화면 갱신 속도는 측정 대역폭이 아닙니다

측정 계통에는 센서 응답, 내부 샘플링·평균화, 통신 읽기, 소프트웨어 필터, 화면 갱신이 포함됩니다. 각 단계의 시간 척도는 다를 수 있습니다. 같은 측정값을 반복해서 읽어도 새로운 표본 정보가 생기지 않습니다.

맥동 유량을 충분히 샘플링하지 않으면 앨리어싱이 발생할 수 있습니다. 화면을 천천히 갱신하려면 유효 대역폭 안에서 충분한 데이터를 취득한 뒤 필요한 시간 구간의 평균을 계산하십시오. 트리거, 측정 시간, 내부 평균화가 취득에 영향을 주므로 통신 읽기 속도만으로 측정 대역폭을 정할 수 없습니다.

샘플링 속도와 앨리어싱 방지 방식을 정하기 전에 동적 응답, 교정 액체, 사용 범위를 확인하십시오. 관심 최고 주파수의 두 배를 넘는 샘플링은 기본 전제일 뿐, 좁은 피크를 정확히 측정한다는 보장은 아닙니다. 센서 대역폭과 시간 분해능도 충분해야 하며 설정은 유량계 공급사와 확인해야 합니다.

평균값이 범위 안에 있어도 순간 피크에서 포화될 수 있습니다. 짧은 역류가 가능하다면 양방향 측정과 부호를 반영한 적분을 확인하십시오.

다른 신호와 함께 파형 해석하기

유량, 흡입·토출 압력, 모터 피드백 또는 펌프 단자 전압을 같은 시간축에 기록합니다. 투명 관찰 배관은 기포 위치 확인에 유용하지만 외관만으로 누설, 용존 기체 방출, 국부 증기 발생을 구분할 수는 없습니다. 측정 오류를 실제 펌프 공급 변화로 오인하지 않도록 액체 교정, 고주파 맥동에 대한 센서 응답, 기포, 기계적 외란을 함께 점검하십시오.

이는 진단 단서이며 일대일 고장 판정표가 아닙니다. 압력 피크를 순간 유량으로 단순 환산할 수 없습니다. 동적 저항과 측정 위치가 둘의 관계에 영향을 줍니다.

댐핑은 맥동과 함께 응답도 바꿉니다

공급과 측정이 정상인데 부하가 파형을 허용하지 못한다면 적합한 댐퍼, 배관 탄성, 허용 속도 범위, 펌프 구성을 검토합니다. 댐퍼는 압력 위상에 따라 액체를 저장하고 방출합니다. 운전 압력, 액체, 연결부, 공간에 맞춰 선정해야 합니다.

탄성이 커지면 압력 상승이 늦어지고 정지 후 액체 방출이 늘어날 수 있습니다. 긴 연질 배관도 저항과 자흡 충전 체적을 바꿉니다. 파형의 매끄러움뿐 아니라 기동, 안정 평균 유량, 정지 후 잔류 토출량을 재확인하십시오.

속도를 바꾸면 운전점도 다시 확인해야 합니다. 저속에서 밸브 응답과 주기당 유효 토출량이 항상 비례하지는 않습니다. 폐루프 제어에서는 제어기가 매번의 펌핑 펄스를 따라가며 모터 명령을 흔들지 않도록 샘플링, 필터, 구동부 동특성을 검토하십시오. 실제 구성에서 지원하는 인터페이스만 사용해야 합니다.

부하 지점에서 맥동 저감 대책 비교하기

저맥동은 액체, 유량, 배압, 위치, 대역폭을 특정하여 정의해야 합니다. 허용 변동과 계산 방법을 기록하십시오. 강하게 필터링한 표시값은 유압 성능 사양이 아닙니다.

같은 조건에서 FOREACH DPL 시리즈 평가하기

DPL30·DPL60·DPL30H 사양서는 초기 운전점 선정용 무부하 유량과 유량·압력 곡선을 제공합니다. 순간 맥동 곡선이 아니며 조건별 피크 간 진폭, 스펙트럼, 감쇠량을 규정하지 않습니다. [F1–F3]

DPL60의 600 mL/min만으로 DPL30보다 맥동이 크다고 판단할 수 없습니다. 브러시리스 버전도 자동으로 저맥동 버전이 되는 것은 아닙니다. 재질 조합, 속도, 흡입 상태, 하류 회로를 맞춰 비교하십시오.

평균 유량과 구간 길이, 순간 최대·최소값, 압력 파형, 유효 대역폭, 부하 측정점, 온도, 기포, 전체 모델명을 남기십시오. 합격 기준은 근거 없는 보편적 백분율이 아니라 장비의 유량·압력·체적 요구사항에서 정해야 합니다.

사양서와 참고 자료

제품 매개변수는 아래 FOREACH 사양서를 근거로 합니다. 공학 원리와 시험 제안은 정확한 모델 및 실제 운전 조건에 맞춰 검증하십시오.
