소형 다이어프램 펌프 정지 후 역류: 체크 밸브와 사이펀 방지 설계

정지 후 역류가 의심되면 먼저 액체가 실제로 상류로 이동하는지 확인하고 역방향 압력차를 찾으십시오. 그다음 추가 체크 밸브의 필요성을 판단합니다. 원래 방향으로 계속 흐르면 중력 유동·사이펀을, 잠시 떨어지는 액적에는 잔압과 말단 잔류 체적을 확인해야 합니다.

방향, 지속 시간, 구동 압력이 대응을 결정합니다. 모든 정지 문제에 일반 체크 밸브를 추가하면 효과가 없으면서 저항이나 기동 문제만 늘어날 수 있습니다.

모터 정지는 압력과 저장 액체를 없애지 않습니다

모터가 멈추면 능동 펌핑이 끝납니다. 하지만 높이 차, 탱크 압력, 압축 기체, 탄성 변형은 즉시 사라지지 않습니다. 압력을 받은 호스나 댐퍼에 저장된 액체는 출구로 계속 이동할 수 있습니다.

펌프 헤드 밸브는 흡입·토출 방향을 정하지만 자동으로 검증된 차단 밸브가 되는 것은 아닙니다. 정적 밀봉, 개방 압력, 누설 사양이 없다면 체크 밸브의 존재만으로 정지 시 완전 차단을 확정할 수 없습니다. 초기 개방 압력, 정방향 유량 능력, 닫힌 상태의 내부 누설을 각각 평가하십시오. 한 특성으로 다른 특성을 대신할 수 없습니다.

DPL30·DPL60·DPL30H 사양서는 운전·재질 정보를 제공하지만 정지 차단을 보장할 정도의 정방향 자유 유동 문턱, 역방향 정적 누설률, 지정 시간 내 정지 후 토출량을 규정하지 않습니다. 장비에서 요구사항을 정의하고 시험해야 합니다. [F1–F3]

역류·정방향 사이펀·액적 구분하기

이는 진단 분류이며 특정 고장의 증거는 아닙니다. 짧은 잔류 토출에는 여러 원인이 있을 수 있습니다. 작은 역방향 이동은 탄성 체적 재분배일 수 있으므로 펌프를 통과한 역누설로 자동 계산해서는 안 됩니다.

일반 체크 밸브가 정방향 사이펀을 막지 못할 수 있는 이유

상류 수두·압력이 충분하고 액주가 이어져 있으면 정지 후에도 펌핑 방향으로 흐를 수 있습니다. 배관이 높은 지점을 넘고 더 낮은 곳으로 배출된다면 액주 연속성, 최고점 압력, 갇힌 기체를 평가하십시오.

양쪽이 대기압이고 자유 토출하는 물 회로의 예에서 원액 액면이 출구보다 0.5 m 높으면 정적 구동 압력은 약 4.9 kPa입니다. 밀도 약 1000 kg/m³, 중력 가속도 약 9.81 m/s²를 적용하고 손실을 차감하기 전의 계산값입니다. FOREACH의 개방 압력·밀봉 사양이 아닙니다. 출구가 잠겨 있다면 수액 측 자유 액면 높이와 두 용기 상부 압력을 사용해야 합니다.

체크 밸브의 허용 방향은 보통 펌핑 방향과 같습니다. 남은 정압이 밸브를 열어 두면 흐름이 계속될 수 있습니다. 초기 개방 압력뿐 아니라 재밀봉 압력, 이력, 출구 압력 영향, 닫힌 상태의 누설을 평가해야 합니다. 명목 개방값 하나로는 부족합니다.

탱크·출구 위치 변경, 적합한 사이펀 방지·배압 장치, 능동 차단 밸브가 대안이 될 수 있습니다. 스프링 방식 배압·사이펀 방지 부품은 개방·재밀봉 조건, 예압 설정, 필요 유량에서의 실제 압력 손실을 확인해야 합니다. 전체 회로의 액체 적합성, 압력 사양, 연결 방식도 검증하십시오.

잔류 액적과 역누설을 따로 다루기

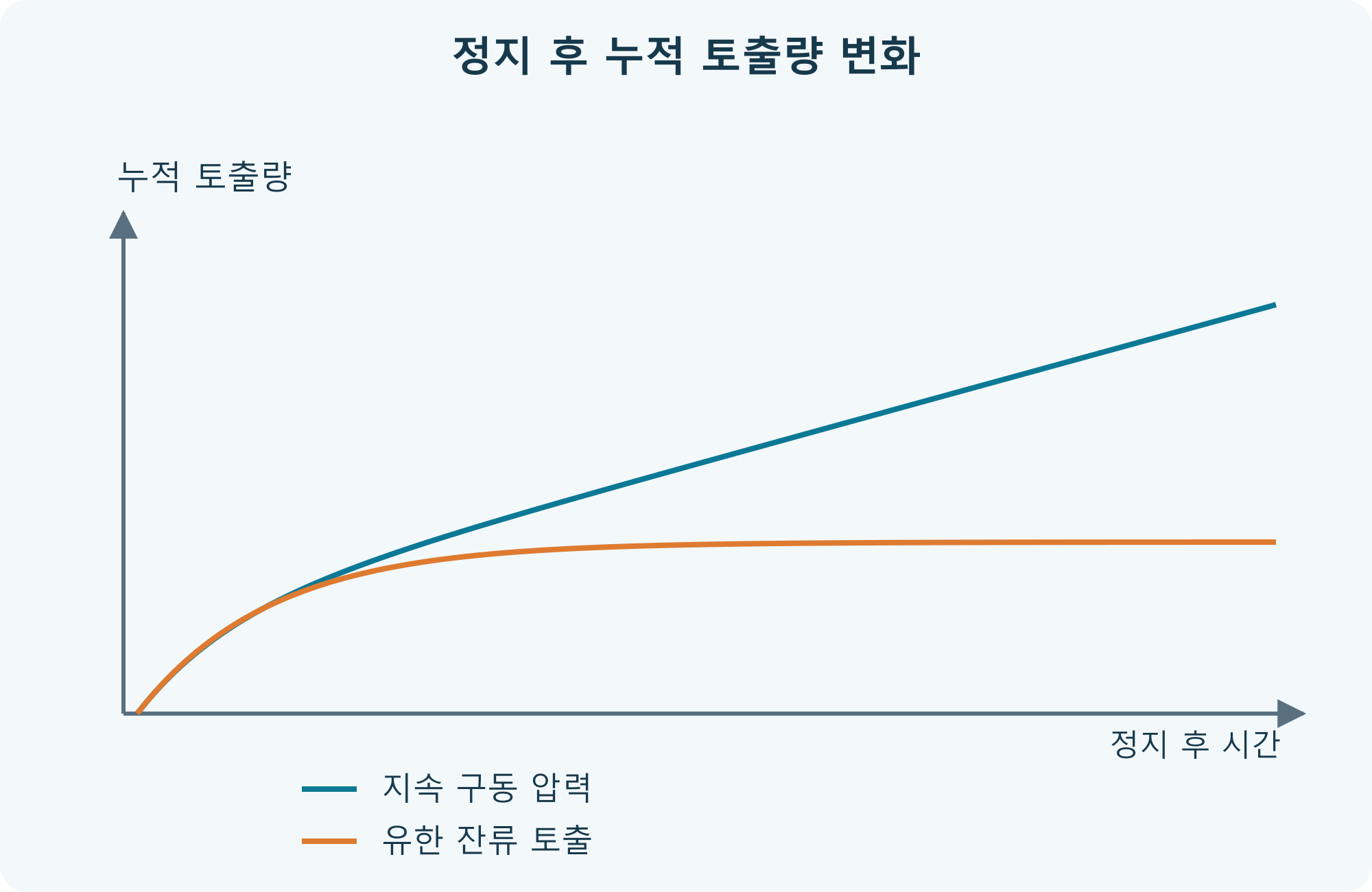

누적 토출량이 일정값에 접근한다면 정지 순간 출구 압력, 호스 탄성, 기체 체적, 댐퍼, 차단점과 노즐 사이 액체를 확인하십시오. 탄성 배관과 압축 기체는 에너지를 저장했다가 정지 후 방출할 수 있습니다. 맥동 제어용 댐퍼가 잔류 토출을 늘릴 수도 있습니다.

상류 먼 곳의 체크 밸브가 제대로 닫혀도 그 하류의 액체를 모두 붙잡을 수는 없습니다. 말단 액적 제한이 엄격하다면 출구 가까운 차단과 펌프·밸브 순서를 검토하고 잔류 체적, 세정, 정비성을 함께 고려하십시오. 흡입 복귀에는 이를 지원하는 회로나 구동기가 필요합니다. 모터 방향 입력만으로 액체의 가역 이송을 확정할 수 없습니다.

실제 역류는 압력원을 찾은 뒤 내부 밸브 밀봉과 추가 역류 방지 수단을 평가합니다. 입자, 결정화, 화학적 적합성, 장기 변형은 밸브 접촉을 바꿀 수 있습니다. 특정 재질을 먼저 탓하지 말고 청정 조건, 실제 액체, 수명 단계 비교로 확인하십시오.

밸브 추가 전에 운전점 다시 계산하기

추가 밸브는 펌프가 제공하는 압력차 여유를 사용합니다. 필요 유량과 실제 액체에서의 압력 손실 곡선을 적용하고 열림·닫힘 조건을 확인하십시오. 곡선이 열린 밸브의 전체 압력 손실을 이미 나타낸다면 명목 개방 압력을 다시 더하지 않습니다.

DPL30·DPL60의 정격 압력은 100 kPa, DPL30H는 600 kPa입니다. 무부하 유량과 동시 성능값으로 묶어 사용할 수 없습니다. [F1–F3] 배압 부품 추가 후 목표 압력의 유량을 곡선에서 확인하거나 측정하고 최초 자흡·최저 액면 시험을 반복해야 합니다.

밸브와 펌프 명령을 조정하십시오. 펌프가 도는 동안 하류 밸브를 닫으면 출구 압력이 빠르게 상승할 수 있습니다. 비정상 토출 차단을 제한하고 시스템에 필요한 압력 보호를 제공해야 합니다. 한계는 펌프 사양만이 아니라 전체 회로에서 가장 낮은 허용 압력에 따릅니다. 두 폐쇄 부품 사이에 갇힌 액체의 잔압과 온도 변화도 검토하십시오.

정지 상태를 검증 항목에 포함하기

실제 말단 형상으로 지정 운전 상태에 도달한 후 같은 제어 이벤트로 정지와 기록을 시작합니다. 출구 압력, 전원·인에이블 신호, 밸브 명령, 정지 후 수집 체적을 남기십시오. 역류 시험에는 적절한 양방향 계측기 또는 정의하고 교차 확인한 액주 체적 측정법이 필요합니다.

짧은 압력·체적 재분배가 가라앉은 뒤 지속 누설을 해석하십시오. 액적 수를 셀 경우 액체·노즐에 따라 방울 체적이 달라지므로 이를 교정하거나 질량 측정을 사용합니다. 시간 구간과 허용 잔류·역류 체적은 불명확한 역류 방지 표현이 아니라 장비 요구사항에서 정해야 합니다.

FOREACH 선정에 필요한 정지 기능 정의하기

정상 유량 외에 탱크·출구 위치, 밀폐 여부, 정지 배압, 말단 밸브·노즐, 최장 대기, 허용 잔류·역류 체적을 제공하십시오. 표준 펌프 데이터로 후보를 고르고 실제 밸브, 배관, 순서로 정지 제어를 검증해야 합니다.

정지 시 차단이 필요하다면 적절히 검증한 부품이나 시스템 구성에 그 기능을 부여하십시오. 펌프 헤드 밸브를 검증된 차단 장치로 간주하거나 말단 문제를 해결하지 못한 채 저항만 추가하는 일을 줄일 수 있습니다.

사양서와 참고 자료

제품 매개변수는 아래 FOREACH 사양서를 근거로 합니다. 공학 원리와 시험 제안은 정확한 모델 및 실제 운전 조건에 맞춰 검증하십시오.
