Retorno de líquido al parar una microbomba de diafragma: válvulas antirretorno y diseño antisifón

Ante un aparente retorno, confirme primero que el líquido se desplaza hacia la entrada e identifique el origen de la presión inversa. Después decida si necesita una válvula antirretorno adicional. Si sigue fluyendo en la dirección de bombeo, revise gravedad o sifonado; si solo gotea brevemente, examine presión residual y volumen final.

Dirección, duración y presión motriz determinan la solución. Añadir una válvula corriente a todos estos casos puede no resolverlos e introducir resistencia o dificultades de arranque.

Parar el motor no elimina presión ni líquido almacenado

La parada termina el bombeo activo, pero no elimina inmediatamente desniveles, presión de depósitos, gas comprimido o deformación elástica. Un tubo presurizado o amortiguador puede seguir liberando líquido hacia la salida.

Las válvulas del cabezal dirigen aspiración y descarga; no son automáticamente válvulas de corte validadas. Sin datos de estanqueidad estática, presión de apertura y fuga no puede afirmarse aislamiento hermético. Evalúe por separado presión de apertura, capacidad de flujo directo y fuga interna con la válvula cerrada; ninguna sustituye a las demás.

Las especificaciones DPL30, DPL60 y DPL30H no establecen un umbral de flujo directo en reposo, fuga inversa estática o volumen posterior a la parada suficientes para prometer corte. Defina y ensaye estas prestaciones en el instrumento. [F1–F3]

Distinguir retorno, sifonado y goteo

Son categorías de diagnóstico, no prueba de un fallo concreto. La descarga residual puede combinar varias causas; un pequeño retroceso puede redistribuir volumen elástico sin representar fuga inversa a través de la bomba.

Por qué una válvula antirretorno puede no impedir un sifón directo

Si hay presión o altura suficiente aguas arriba y una columna continua, el líquido puede seguir en la dirección de bombeo. Si el tubo pasa por un punto alto y descarga más abajo, evalúe continuidad del sifón, presión en el punto alto y aire retenido.

Como ejemplo, con agua, ambos extremos a presión atmosférica y descarga libre, una superficie de origen 0,5 m sobre la salida genera unos 4,9 kPa estáticos. Se calcula con densidad aproximada 1000 kg/m³ y gravedad 9,81 m/s², antes de descontar pérdidas; no es un parámetro de apertura o sellado FOREACH. Si la salida está sumergida, utilice el nivel libre del recipiente receptor y las presiones de ambos espacios de gas.

La dirección libre de la válvula suele coincidir con el bombeo. Si la presión residual la mantiene abierta, el flujo continúa. Además de apertura, examine presión de reasiento, histéresis, influencia de presión de salida y fuga cerrada. Un solo valor nominal no basta.

Puede evaluarse cambiar la posición de depósito o salida, usar un dispositivo antisifón/de contrapresión adecuado o una válvula de corte controlada. En un dispositivo antisifón o de contrapresión cargado por muelle, compruebe apertura, cierre, precarga y pérdida real de presión al caudal requerido. Confirme compatibilidad química, presión admisible y conexiones del circuito completo.

Tratar el goteo residual por separado

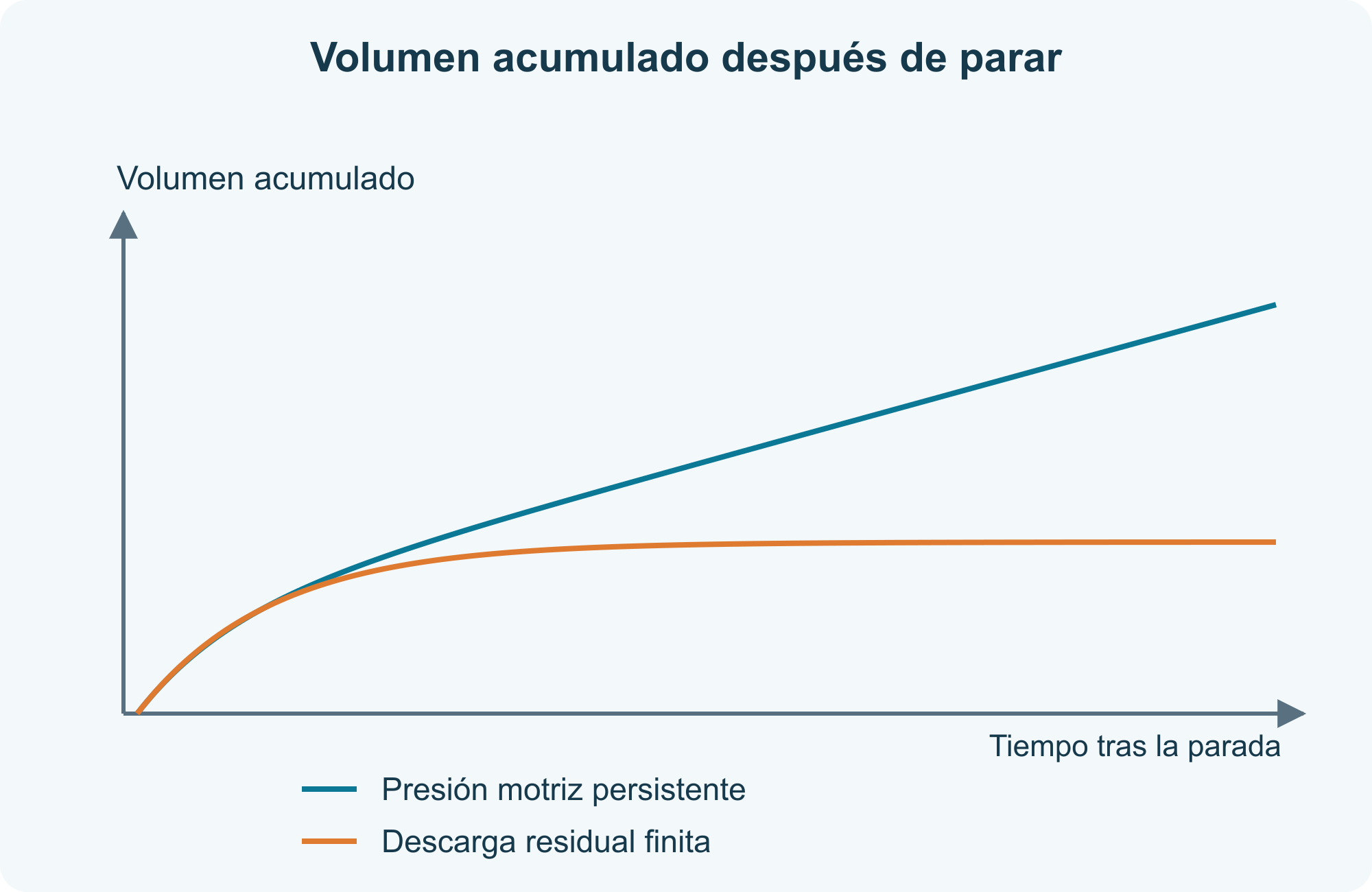

Si el volumen acumulado alcanza una meseta, revise presión al parar, elasticidad de tubos, gas, amortiguador y volumen entre cierre y boquilla. Tubos elásticos y gas comprimido almacenan energía; por ello, amortiguar pulsaciones puede prolongar la descarga tras parar.

Una válvula cerrada lejos aguas arriba no retiene todo el líquido ya situado después de ella. Para límites estrictos de goteo, evalúe corte cerca de la salida y secuencia válvula-bomba, incluyendo retención, limpieza y mantenimiento. La retracción necesita una hidráulica o actuador que la permita; una entrada de inversión del motor no demuestra bombeo líquido reversible.

Para flujo realmente inverso, localice primero la presión que lo impulsa y evalúe después sellado y válvulas adicionales. Partículas, cristales, incompatibilidad o deformación prolongada pueden modificar el contacto. Verifíquelo con comparaciones de limpieza, fluido y vida útil, sin atribuirlo automáticamente a un material.

Recalcular el punto de funcionamiento

Una válvula añadida consume capacidad de presión diferencial. Use la curva de pérdida de carga al caudal y fluido reales y confirme apertura/cierre. Si la curva ya incluye la pérdida total con válvula abierta, no vuelva a sumar su presión nominal de apertura.

DPL30 y DPL60 especifican 100 kPa; DPL30H, 600 kPa. No combine estas presiones con el caudal sin carga como si fueran simultáneos. [F1–F3] Tras añadir contrapresión, compruebe caudal a la presión objetivo y repita cebado y nivel mínimo.

Coordine órdenes de bomba y válvula: cerrar aguas abajo con la bomba en marcha puede elevar rápidamente la presión. Limite el bloqueo anormal y disponga la protección necesaria según el componente de menor presión admisible del circuito, no solo la bomba. Evalúe también presión residual y cambios térmicos en líquido atrapado entre dos cierres.

Incluir la parada en la validación

Use la geometría final real, alcance el estado de funcionamiento definido y dispare parada y registro con el mismo evento. Conserve presión, tensión o habilitación, señal de válvula y volumen recogido. Para retorno use instrumento bidireccional adecuado o un método definido y contrastado de volumen de columna.

Espere la redistribución breve de presión y volumen antes de interpretar fuga persistente. Calibre el volumen de gota o pese: boquilla y fluido cambian su tamaño. Los intervalos y volúmenes admisibles proceden de la tarea del instrumento, no de una afirmación antirretorno sin definir.

Definir la función en reposo para seleccionar FOREACH

Facilite posición de depósito y salida, cierre de recipientes, contrapresión en reposo, válvulas y boquilla, espera máxima y volúmenes residual/inverso permitidos, además del caudal normal. Los parámetros estándar delimitan candidatos; el control de parada se valida con circuito y secuencia reales.

Si se requiere aislamiento, asigne esa función a un componente o sistema validado. Así evita dar por probado el corte de las válvulas del cabezal o añadir resistencia sin resolver el problema final.
