Ruido en microbombas de diafragma: causas, aislamiento de vibraciones y reducción
Analice el ruido de una microbomba de diafragma manteniendo el punto de trabajo. Revise motor, cabezal, soporte, tubos y carcasa, y compruebe caudal, temperatura y fiabilidad después de cada mejora.
Si una microbomba resulta ruidosa, revise primero el funcionamiento y las vías de transmisión antes de elegir aislamiento, cambios de soporte o amortiguación hidráulica. Los ensayos independientes e instalados deben mantener caudal, presión y condiciones acústicas comparables.
Una bomba aceptable en el banco puede generar zumbidos, tonos o golpes periódicos al fijarla a la base y conectar los tubos. Determine si ha cambiado la excitación o si la instalación amplifica una existente. Cambiar la bomba ayuda a comparar, pero otra unidad puede comportarse igual si permanece la vía de transmisión.

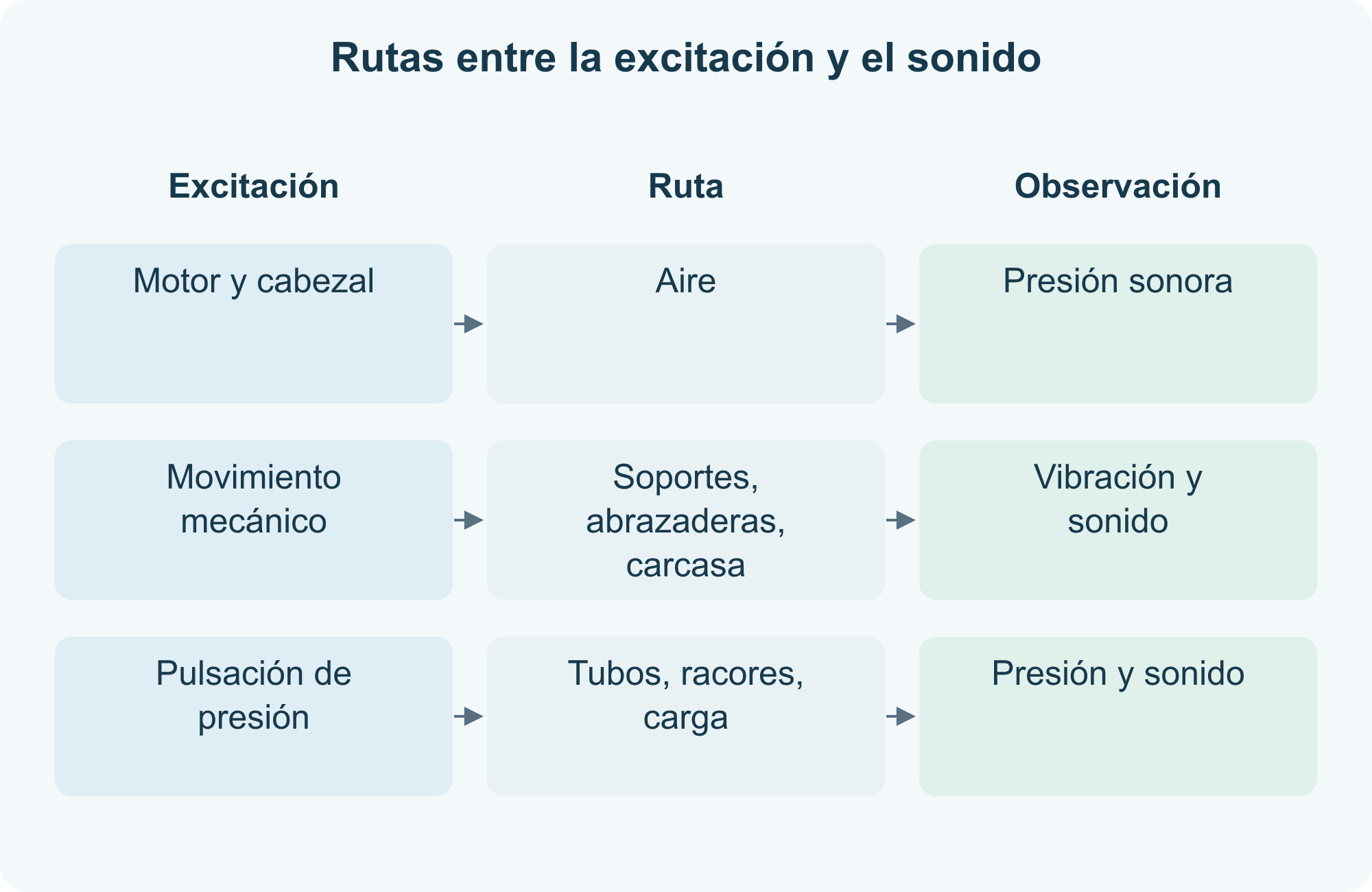

Separar fuentes y vías de transmisión
La rotación del motor, la transmisión y el diafragma generan excitación mecánica. Las válvulas y las variaciones de presión excitan el circuito. La energía llega al micrófono por el aire o pasa por soportes, abrazaderas, racores y carcasa, cuyos paneles pueden radiar sonido.
La instalación puede empeorar la alimentación de entrada, elevar contrapresión o alterar tensión. También puede mantener un punto de trabajo similar y aumentar la respuesta estructural. Ambos efectos pueden coexistir. Reducir el acoplamiento mecánico puede limitar la transmisión de vibraciones. Investigue también cómo las fluctuaciones de presión excitan tubos y carcasa. Diseñe el aislamiento para las conexiones, dimensiones y carga reales de FOREACH y compárelo en el mismo punto de trabajo.
Un límite en decibelios requiere condiciones de ensayo
La página 5 de las especificaciones chinas DPL30, DPL60 y DPL30H indica ruido ≤80 dB. Los documentos revisados no detallan distancia, ponderación frecuencial o temporal, ruido de fondo, montaje ni condición hidráulica asociados. [F1–F3]
Conserve esa expresión: no la convierta en 80 dB(A) a 1 m ni prometa el mismo nivel dentro de cualquier instrumento. Un límite tampoco es el valor típico medido de cada unidad.
En desarrollo puede compararse presión sonora ponderada A en una posición acordada, conservando espectros o registros originales. La aceptación formal debe usar el método aplicable al proyecto. El nivel de presión sonora depende del punto y del campo acústico; el de potencia sonora describe la potencia emitida. Sus valores no son intercambiables. Registre ruido de fondo, reflexiones y ajustes de medición, manteniendo condiciones iguales para atribuir los cambios a la modificación de montaje o funcionamiento estudiada.
| Condición | Mantener o registrar |
|---|---|
| Bomba y accionamiento | Modelo completo, motor, tensión, velocidad u orden |
| Punto hidráulico | Temperatura, presiones, caudal medio y burbujas |
| Montaje | Soporte, fijaciones, aisladores, apriete, abrazaderas y cables |
| Medición acústica | Calibración, posición, ponderación, duración y fondo |
| Instrumento | Carcasa abierta/cerrada, otros motores y ventiladores, estado térmico |
Un teléfono ayuda a comparar el carácter del sonido, pero la ganancia automática, supresión de ruido y respuesta del micrófono modifican la amplitud. Una grabación sin calibrar no demuestra una reducción en decibelios.
Incorporar el montaje por etapas
Establezca una referencia repetible y añada progresivamente soporte definitivo, tubos y abrazaderas reales y carcasa. Sujetar una bomba suspendida con la mano no constituye una referencia adecuada: el agarre modifica la vibración. Use una fijación definida y documentada.
Mantenga el punto de trabajo. Si cambiar un tubo modifica presión o caudal, registre ese cambio en vez de atribuir toda diferencia acústica a la estructura.
| Resultado | Revisar primero | Comparación posterior |
|---|---|---|
| Aumenta una banda al instalar el soporte | Rigidez, fijación y modos estructurales | Cambiar soporte o aislamiento y repetir |
| Abrazaderas o conexiones rígidas aumentan ruido | Transmisión del tubo a la carcasa | Aislar progresivamente las conexiones |
| Cerrar la carcasa modifica el sonido | Radiación del panel, cavidad y acoplamientos | Comparar vibración y espectro acústico |
| Aparecen más burbujas y cambia el ruido | Entrada, fugas o liberación de gas | Presión de entrada y estado visible |
| Velocidad o tensión inestables | Fuente, orden o accionamiento | Registrar señales eléctricas |
Modifique estructuras con la bomba parada. Repita con iguales posiciones y ajustes para distinguir cambios ambientales y de montaje.
Investigar resonancias variando la velocidad
Si la configuración admite regulación, varíe la velocidad dentro de los límites autorizados y registre sonido, vibración, caudal y ambas presiones. Una banda estrecha de mayor ruido puede indicar excitación próxima a una respuesta estructural; descarte también cambios de válvulas o suministro.
Compare espectros con frecuencias de giro, ciclos de bombeo y control. La velocidad determina la frecuencia de una vuelta, pero los eventos de bombeo y pulsos de realimentación por revolución dependen del mecanismo y motor. No iguale frecuencia PWM, realimentación y pulsación del líquido.
Si un cambio de soporte desplaza la banda ruidosa manteniendo condiciones hidráulicas y eléctricas, hay fundamento para seguir investigando resonancia. La impresión auditiva por sí sola no la confirma.
Validar el aislamiento junto con la prestación
Un aislador más blando no siempre mejora el resultado: importan rigidez, precarga, dirección de carga y frecuencia. Un movimiento excesivo puede fatigar conexiones y cables. Busque caminos rígidos alternativos, contacto con carcasa, tubos tensos o abrazaderas que reintroduzcan vibración.
DPL30 y DPL60 especifican tubo flexible de 3,2 mm interiores; DPL30H, tubo rígido de 6 × 4 mm y racor de compresión. No sustituya este último por una manguera corriente solo para reducir vibración. Un tubo flexible largo también cambia la hidráulica. [F1–F3]
Ante excitación hidráulica, evalúe amortiguación y tubos adecuados; ante respuesta de paneles, soportes, aislamiento y tratamientos disipativos. Si añade material acústico o encierra la bomba, compruebe temperatura del motor, ventilación, visibilidad de fugas y mantenimiento. Retenga la mejora solo si sonido, caudal, temperatura y fiabilidad cumplen conjuntamente.
Comparar FOREACH según la misma tarea
Las versiones con y sin escobillas difieren en vida y control, pero sin escobillas no significa automáticamente menos ruido. Comparar DPL30 y DPL60 cada una a plena velocidad sin carga no identifica cuál conviene al instrumento.
Compare al mismo caudal requerido, contrapresión real, fluido y montaje; documente velocidades diferentes. La capacidad de presión de DPL30H no establece una ventaja acústica general. Registre fuente, vías, condiciones antes/después y cumplimiento de arranque, caudal y temperatura. Para consultar a FOREACH, añada fotos, esquema hidráulico y punto de trabajo a los archivos de sonido.
Especificaciones y referencias
Los parámetros de producto proceden de las especificaciones FOREACH indicadas. Verifique los principios y ensayos propuestos para el modelo exacto y las condiciones reales.
[F1] FOREACH DPL30 especificación en chino (A04)pp. 5–6: prestaciones y configuración; pp. 3–4: montaje
[F2] FOREACH DPL60 especificación en chino (A02)pp. 5–6: prestaciones y configuración; pp. 3–4: montaje
[F3] FOREACH DPL30H especificación en chino (A00)pp. 5–6: prestaciones y configuración; pp. 3–4: montaje
Guías relacionadas de selección y validación
Preguntas frecuentes
¿Si solo hace ruido dentro de la carcasa, puede descartarse un problema de bomba?
Todavía no. Compare presión, caudal, tensión y burbujas antes de separar excitación y amplificación del montaje.
¿Un motor sin escobillas siempre reduce el ruido?
No. También intervienen velocidad, cabezal, estructura y circuito.
¿Solo hay que revisar los decibelios tras una mejora?
Compruebe caudal, arranque, aumento de temperatura, conexiones y posibles tonos nuevos o efectos de arranque-parada.
