소형 다이어프램 펌프 소음 원인과 방진·소음 저감 방법

소형 다이어프램 펌프의 소음이 크다면 먼저 운전 조건과 진동 전달 경로를 확인한 뒤 방진, 지지 구조 변경, 유압 댐핑을 검토하십시오. 단품과 장비 장착 상태를 비교할 때 유량, 압력, 음향 측정 조건을 맞춰야 합니다.

벤치에서는 괜찮던 펌프가 장비 바닥과 배관에 연결된 후 웅웅거리는 소리, 특정 음, 주기적인 타격음을 만들 수 있습니다. 가진 자체가 바뀌었는지 설치 구조가 기존 가진을 증폭했는지 구분하십시오. 펌프 교체는 비교 방법이지만 전달 경로가 같으면 다른 제품도 비슷하게 들릴 수 있습니다.

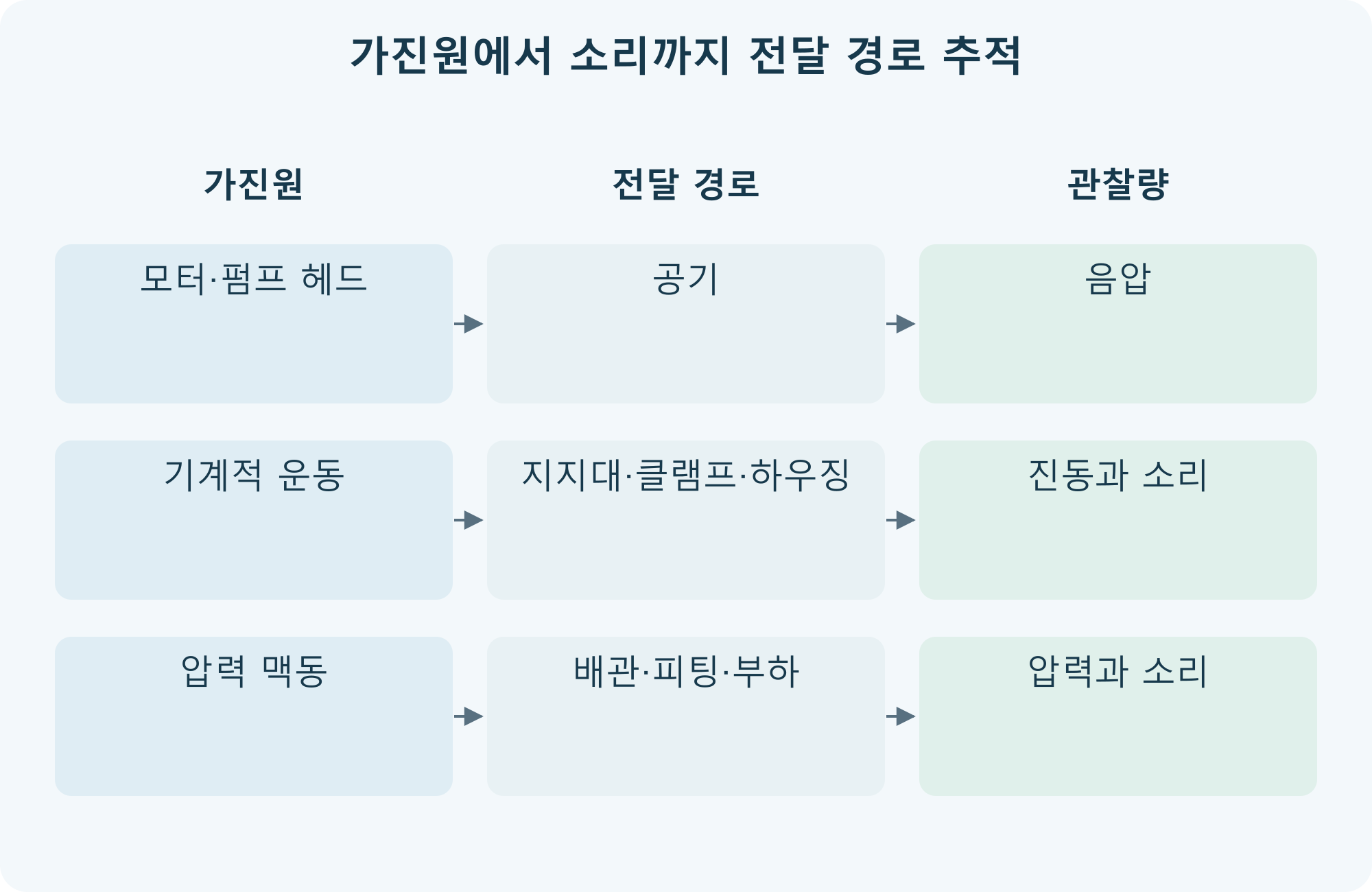

가진원과 전달 경로 구분하기

모터 회전, 구동 기구, 다이어프램 운동은 기계적 가진을 만듭니다. 밸브 동작과 액체 압력 변화도 회로를 가진합니다. 에너지는 공기를 통해 마이크에 도달하거나 지지대, 튜브 클램프, 피팅, 하우징을 거쳐 큰 패널에서 소리로 방사될 수 있습니다.

장착 후 흡입 공급 부족, 배압 증가, 전압 불안정으로 운전 조건이 달라질 수 있습니다. 반대로 운전점이 비슷해도 구조 응답과 소리 방사가 커질 수 있으며 두 현상이 함께 나타나기도 합니다.

기계적 결합을 줄이는 것은 진동 전달을 제한하는 한 가지 방법입니다. 액체 압력 변동이 배관과 하우징을 가진하는 경로도 조사해야 합니다. 실제 FOREACH 연결 방식, 장착 치수, 부하에 맞춰 방진을 설계하고 같은 운전점에서 비교하십시오.

데시벨 한계값에는 시험 조건이 필요합니다

DPL30·DPL60·DPL30H 중국어 사양서 5페이지는 소음 ≤80 dB를 명시합니다. 검토한 문서에는 이 값의 측정 거리, 주파수·시간 가중, 배경 소음, 장착 방식, 유압 운전 조건이 함께 제시되어 있지 않습니다. [F1–F3]

원문의 범위를 유지해야 합니다. 이를 1 m에서 80 dB(A)로 바꾸거나 모든 장비 내부에서 같은 음압을 보장해서는 안 됩니다. 한계값은 각 펌프의 전형적인 실측값과도 다릅니다.

개발 비교에는 합의한 위치의 A 가중 음압과 진단용 스펙트럼·원음 기록을 사용할 수 있습니다. 정식 판정은 해당 프로젝트에 적용되는 방법을 따라야 합니다. 음압 레벨은 위치와 음장에 의존하고 음향 파워 레벨은 방사되는 음향 출력을 나타내므로 두 데시벨 값을 서로 바꿔 쓸 수 없습니다. 배경음, 반사, 측정 설정을 기록하고 동일한 조건을 유지하여 장착 또는 운전 변경에 따른 차이를 판단해야 합니다.

휴대전화 녹음은 소리의 성격 비교에 도움이 되지만 자동 이득, 잡음 억제, 마이크 응답이 진폭에 영향을 줍니다. 교정되지 않은 녹음으로 데시벨 감소량을 확정할 수 없습니다.

설치 요소를 단계적으로 추가하기

반복 가능한 기준 장착을 만든 후 완성 장비 상태에 단계적으로 접근하십시오. 손으로 든 펌프는 쥐는 힘과 연조직이 진동을 바꾸므로 적절한 기준이 아닙니다. 정의된 고정구와 연결 조건을 사용해야 합니다.

기준 회로, 실제 지지대, 실제 배관·클램프, 하우징 순으로 비교하며 운전점을 맞춥니다. 배관 변경으로 압력과 유량이 달라지면 그 변화를 기록하고 모든 음향 차이를 구조에만 돌리지 마십시오.

구조 변경은 펌프를 정지한 뒤 수행하십시오. 같은 측정 위치와 설정으로 반복 측정하여 환경·조립 편차를 구분해야 합니다.

속도 스윕으로 공진 가능성 조사하기

해당 구성에서 속도 제어를 지원한다면 허용 범위 안에서 속도를 바꾸며 소리, 구조 진동, 평균 유량, 양쪽 압력을 기록합니다. 좁은 속도 구간의 큰 소리는 구조 응답 피크 근처의 가진을 시사할 수 있지만, 같은 속도에서 밸브 동작이나 공급 상태가 바뀌는지도 제외해야 합니다.

음향 스펙트럼을 회전 관련 주파수, 펌핑 주기, 제어 주파수와 비교하십시오. 축 속도는 회전당 1회의 주파수를 결정하지만 회전당 유효 펌핑 횟수와 피드백 펄스 수는 실제 기구·모터 문서로 확인해야 합니다. PWM 주파수, 속도 피드백 주파수, 액체 맥동 주파수는 서로 같지 않습니다.

유압·전기 조건이 비슷한 상태에서 지지 구조 변경으로 큰 소리가 나는 속도 구간이 이동한다면 공진 조사를 이어 갈 근거가 됩니다. 주관적인 청감만으로 공진을 확정할 수는 없습니다.

방진 효과와 펌프 성능을 함께 검증하기

더 부드러운 방진재가 항상 좋은 것은 아닙니다. 강성, 예압, 하중 방향, 가진 주파수가 효과를 결정합니다. 과도한 움직임은 연결부와 케이블에 부담을 줍니다. 펌프와 하우징의 접촉, 팽팽한 호스, 경질 클램프처럼 진동을 패널에 다시 전달하는 우회 경로도 확인하십시오.

DPL30·DPL60은 내경 3.2 mm 호스, DPL30H는 6 × 4 mm 경질 튜브용 압축 연결을 명시합니다. 방진을 위해 DPL30H 연결을 일반 호스로 임의 변경하지 마십시오. 긴 연질 배관도 유압 회로를 바꿉니다. [F1–F3]

유압 가진에는 적절한 댐핑·배관을, 패널 응답에는 지지대·방진·제진 처리를 비교합니다. 흡음재나 덮개를 추가할 때 모터 온도 상승, 통풍, 누설 관찰, 정비 접근성을 확인해야 합니다. 소리, 유량, 온도, 신뢰성이 함께 작업 요건을 충족할 때 개선안을 채택하십시오.

같은 장비 작업으로 FOREACH 모델 비교하기

브러시·브러시리스 버전은 수명과 제어 선택지가 다르지만 브러시리스가 자동으로 더 조용한 것은 아닙니다. DPL30과 DPL60을 각각 전속 무부하 상태에서 비교해도 장비에 더 적합한 모델을 확정할 수 없습니다.

동일한 필요 유량, 실제 배압, 액체, 장착 조건에서 비교하고 다른 속도 설정은 기록하십시오. DPL30H의 높은 압력 능력만으로 일반 회로의 소음상 이점을 주장할 수 없습니다.

주요 가진원, 중요한 전달 경로, 개선 전후 동일 조건, 기동·유량·온도 충족 여부를 정리하십시오. FOREACH와 기술 검토할 때 소리 파일과 함께 장착 사진, 회로도, 운전점 기록을 제공하면 원인 범위를 좁힐 수 있습니다.

사양서와 참고 자료

제품 매개변수는 아래 FOREACH 사양서를 근거로 합니다. 공학 원리와 시험 제안은 정확한 모델 및 실제 운전 조건에 맞춰 검증하십시오.
