자흡식 소형 액체 다이어프램 펌프 선정: 흡상 높이, 최초 액체 도달 시간, 건식·습식 기동

장비가 켜진 직후 세정액을 공급해야 하는데, 탱크와 펌프의 높이 차가 사양서의 흡상 높이보다 작아도 첫 동작이 지연될 수 있습니다. 용기를 교체하면 여러 번 재기동해야 하거나 펌프 출구에 액체가 도달한 뒤에도 말단에 기포가 남는 경우도 있습니다.

흡상 높이는 자흡 성능의 일부만 설명합니다. 연구개발 단계에서는 펌프실과 배관의 초기 상태, 배출되는 공기의 통로, 최초 액체 도달 시점, 장비 말단에서 유량이 안정되는 시점을 함께 정의해야 합니다. FOREACH DPL 펌프의 실제 운전 유량도 이 조건에서 평가해야 합니다.

자흡 요구사항을 측정 가능한 장비 지표로 바꾸기

다이어프램이 펌프실 체적을 바꾸고 흡입·토출 밸브가 흐름의 방향을 정합니다. 비어 있는 흡입관에서는 먼저 공기를 이송하고, 이어 기체와 액체가 교대로 통과한 뒤 액체로 채워집니다. 각 단계에서 밸브 밀봉 상태, 압축성, 유효 토출량의 영향이 달라집니다.

액체를 끌어올리는 능력과 허용 시간 안에 말단으로 공급하는 능력은 별도의 합격 기준이 필요합니다.

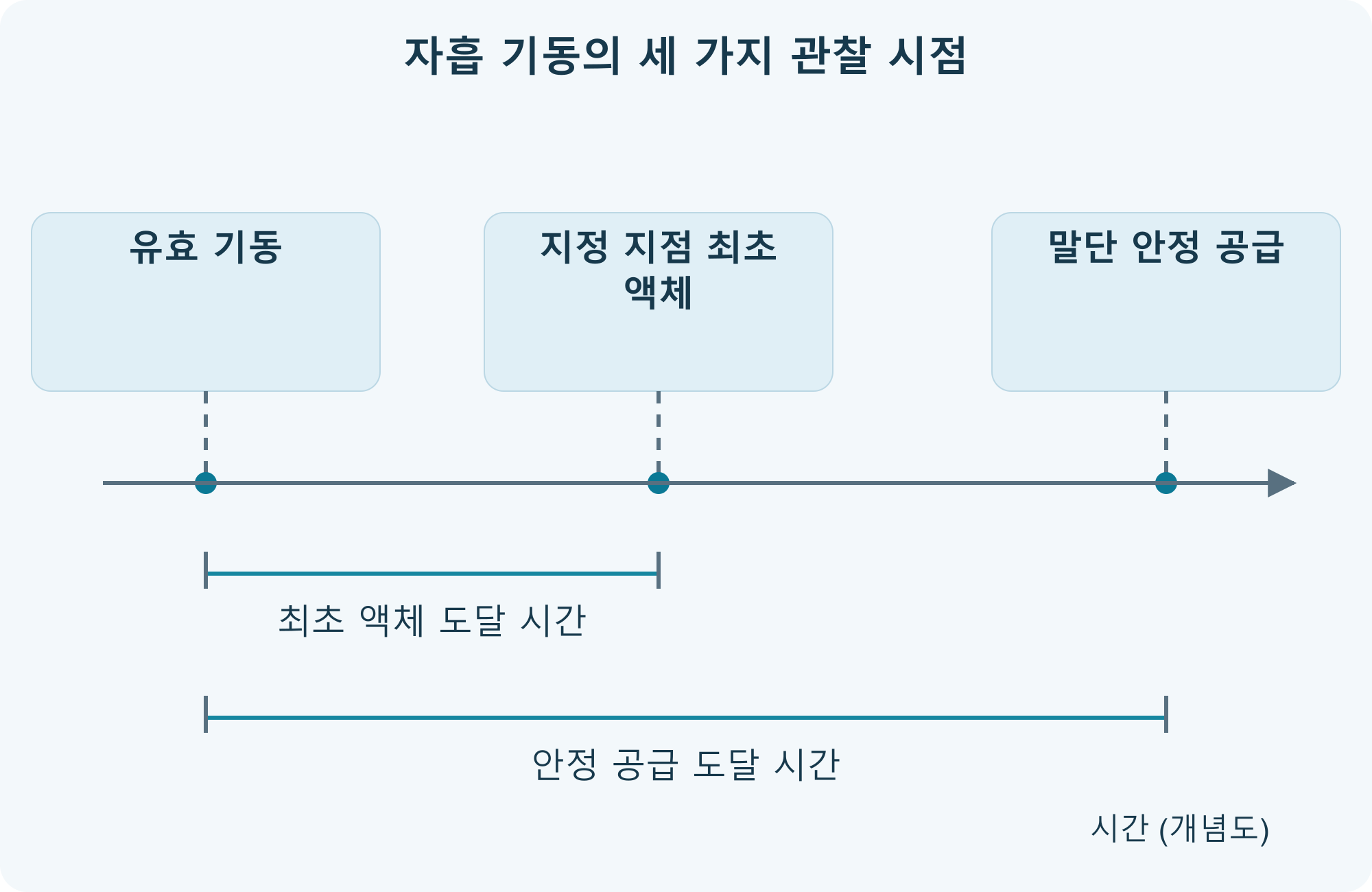

관찰점을 명시해야 합니다. 펌프 출구에서 액체가 보인다고 하류 배관, 밸브실, 세정 니들까지 충전된 것은 아닙니다. 장비의 작업에 맞춰 허용 유량 변동, 관찰 시간, 기포 기준을 정하십시오. 한 방울이 보이는 것만으로는 충분하지 않습니다.

FOREACH 사양의 각 성능값을 구분해서 읽기

아래 값은 각 중국어 사양서 5페이지의 개별 항목입니다. 동시에 성립하는 하나의 운전점이 아닙니다. [F1–F3]

무부하 유량이 크다고 흡상 높이도 커지는 것은 아닙니다. 높은 토출 압력 사양도 흡입 측 평가를 대신할 수 없습니다. 더 큰 공급 용량에는 DPL60, 높은 토출 배압에는 DPL30H를 후보로 검토하되, 두 경우 모두 최저 액면과 기동 조건을 다시 확인해야 합니다.

해당 사양표에는 최초 액체 도달 시간, 건식·습식 초기 상태, 전체 시험 회로가 함께 정의되어 있지 않습니다. 따라서 6 mH₂O를 어떤 액체와 배관에서도 6 m 높이에서 빠르게 자흡한다는 의미로 바꾸거나 장비 기동 시간을 단독으로 예측하는 데 사용해서는 안 됩니다.

굵은 배관에서도 초기 충전이 느릴 수 있는 이유

충전 후에는 관경, 길이, 국부 저항이 흡입 압력 손실의 일부를 결정합니다. 자흡 중에는 먼저 배출해야 할 공기 체적도 중요합니다. 관경을 키우면 액체 유동 저항은 줄어도 충전 체적은 증가할 수 있습니다.

기하학적 계산 예로, 길이 1 m·내경 3.2 mm 직관의 내부 체적은 약 8.0 mL이며 내경 4.0 mm에서는 약 12.6 mL입니다. 피팅, 밸브, 펌프실을 제외한 배관 체적이며 펌프 시험값이 아닙니다.

이 체적을 무부하 액체 유량으로 나누어 자흡 시간을 추정하지 마십시오. 기동에는 공기 이송 능력, 밸브 밀봉, 출구 압력이 함께 작용합니다. 흡입관은 가능한 한 짧게 하고 불필요한 피팅과 충전 체적을 줄이십시오. 자흡이 어렵다면 흡입 누설, 밸브·필터 막힘, 펌프 헤드의 잔류 공기, 출구 압력을 각각 확인해야 합니다.

개방 탱크는 액면이 낮아질수록 정적 부담이 커집니다. 밀폐 탱크에서는 공기 유입 조건도 평가해야 합니다. 높이가 같아도 액체를 빼내면 상부 기체 압력이 낮아질 수 있습니다. 배관의 높은 지점, 밸브실, 피팅에 남는 공기량은 기동마다 달라질 수 있습니다.

건식 기동과 습식 기동을 분리해서 시험하기

습식 기동은 일반적으로 펌프실 또는 중요한 밸브 접촉면이 이미 젖은 상태를 뜻합니다. 건식 기동은 펌프실과 흡입관이 모두 비어 있는지, 비우는 방법과 초기 상태 복원 방법까지 정의해야 합니다. 두 조건의 결과를 섞지 마십시오.

젖음 상태는 밸브 접촉, 국부 기체 통로, 초기 공기 배출에 영향을 줄 수 있습니다. 미리 충전한 상태에서 재기동에 성공해도 장기 보관 후 첫 기동 성능이 입증되는 것은 아닙니다. 새 제품 또는 의도적으로 비운 제품, 운전 직후의 짧은 정지, 장시간 대기, 용기 교체 중 공기 유입을 별도 조건으로 다루십시오.

자흡 가능은 무제한 공회전 허용을 뜻하지 않습니다. 정확한 모델과 작업에 대해 허용 시간, 듀티 사이클, 온도 상승을 확인해야 합니다. 반복적인 비움이나 기액 전환에는 기액 이송 용도 평가도 필요합니다. DPGL800은 기체와 기액 혼합물을 명시하며, 단일 헤드 무부하 기체 유량 6 L/min을 DPL 액체 회로의 자흡 시간 계산에 사용할 수 없습니다. [F4]

통제된 비교로 병목 찾기

사양서의 정제수, 짧은 배관, 낮은 흡입 높이, 누설 없는 기준 회로에서 시작하십시오. 실제 시스템을 단계적으로 추가하며 주요 변수는 한 번에 하나씩 바꿉니다. 모델, 접액 재질 조합, 전원, 초기 젖음 상태를 유지하고 흡입·토출 압력, 펌프 단자 전압, 최초 도달·안정 공급 시간, 기포 위치를 기록합니다.

측정 포트도 체적과 누설 가능성을 추가합니다. 설치 후 기밀을 확인하고 액체와 압력에 적합한 부품을 사용하십시오. 한계값을 확인한다는 이유로 장시간 토출을 차단하거나 공회전 시간을 임의로 늘려서는 안 됩니다.

진공 형성과 실제 액체 도달을 따로 기록하십시오. 모터 회전이나 입구 압력 하강은 과정이 진행됨을 보여 줄 뿐, 지정 지점에 액체가 도달했다는 증거는 아닙니다.

선정 기록에 남겨야 할 결론

최저 액면, 지정 온도, 실제 출구 조건에서 어떤 모델·재질 조합이 자흡을 완료하는지, 기동별 편차와 필요한 밸브 순서 또는 사전 충전이 무엇인지 명확히 하십시오. 시료 수, 반복 횟수, 수명 단계는 프로젝트 요구사항으로 정합니다. 새 펌프 한 대의 한 번 성공만으로 양산 합격 기준을 확정할 수 없습니다.

FOREACH DPL30·DPL60·DPL30H 검토 시 탱크 높이, 회로 체적·저항, 목표 유량, 출구 배압, 액체 조성, 초기 건식·습식 상태, 허용 대기 시간을 제공하면 평가 조건을 구체화할 수 있습니다.

사양서와 참고 자료

제품 매개변수는 아래 FOREACH 사양서를 근거로 합니다. 공학 원리와 시험 제안은 정확한 모델 및 실제 운전 조건에 맞춰 검증하십시오.
