Choisir une micropompe à membrane auto-amorçante pour liquides : hauteur, durée et démarrage à sec ou humide
Vérifiez la hauteur d’aspiration, le délai d’arrivée du liquide et la stabilité de l’alimentation. Les caractéristiques DPL30, DPL60 et DPL30H servent à présélectionner une pompe, puis à valider son démarrage dans l’instrument.
Un instrument peut demander du liquide de lavage dès sa mise sous tension. Même lorsque le dénivelé entre réservoir et entrée reste inférieur à la hauteur d’auto-amorçage annoncée, le premier cycle peut être trop lent, un changement de flacon exiger plusieurs démarrages, ou des bulles subsister au point d’utilisation.
La hauteur ne décrit qu’une dimension de l’auto-amorçage. La R&D doit aussi préciser l’état initial de la chambre et des tuyaux, l’évacuation de l’air, l’arrivée du premier liquide et l’obtention d’un débit stable. Évaluez ces conditions avec le débit réel de fonctionnement de la pompe FOREACH DPL.
Définir un démarrage mesurable

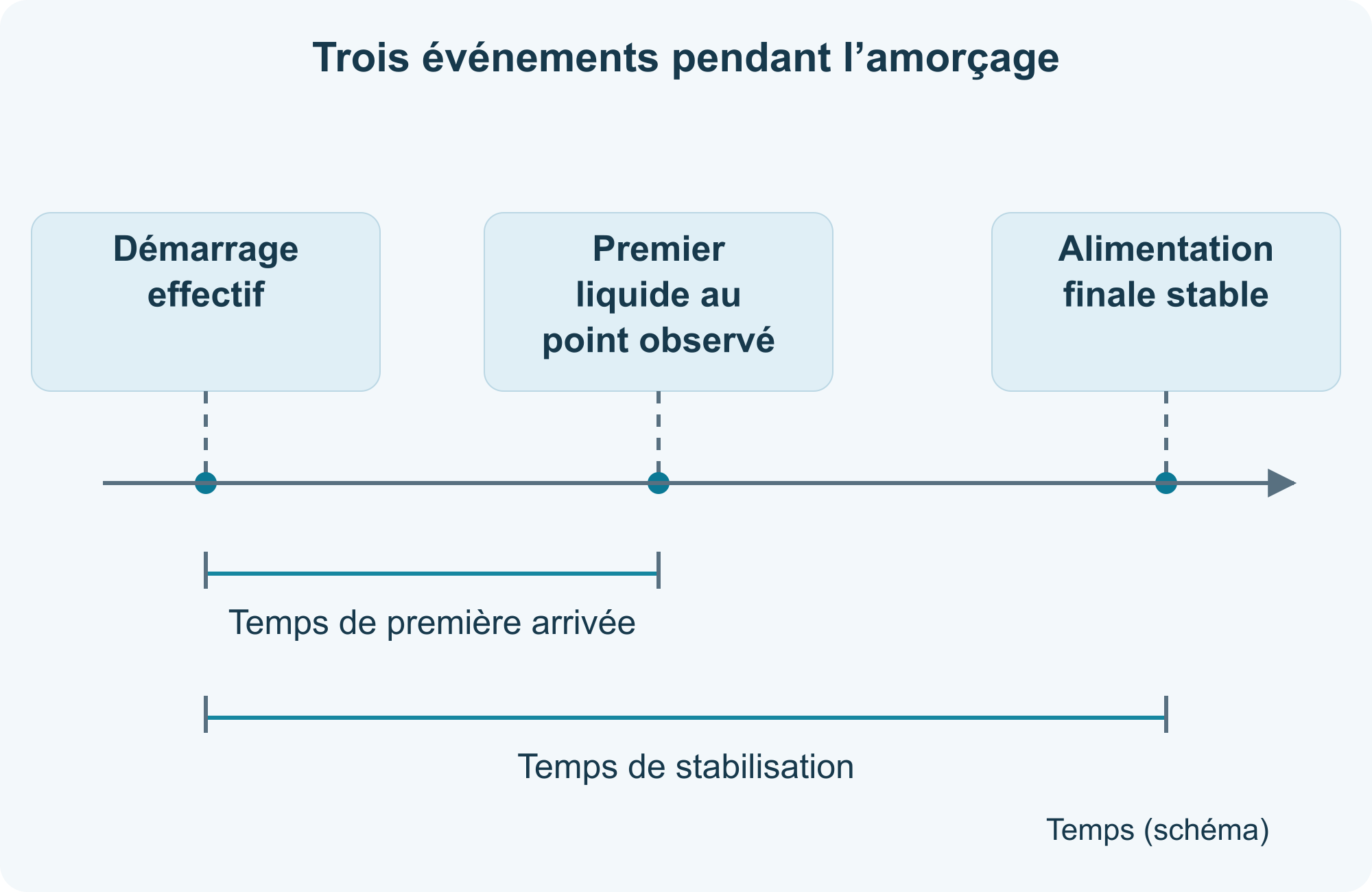

La membrane fait varier le volume de chambre ; les clapets orientent aspiration et refoulement. Une conduite initialement vide présente d’abord de l’air, puis une alternance gaz-liquide, enfin un circuit rempli. L’étanchéité des clapets, la compressibilité et la cylindrée effective diffèrent entre ces phases.
La capacité à aspirer du liquide et celle à alimenter le point final dans le délai autorisé doivent avoir des critères distincts.
| Grandeur | Définition proposée | Question de conception |
|---|---|---|
| Hauteur géométrique d’aspiration | Dénivelé entre niveau minimal autorisé et entrée de pompe | Quelle charge statique ajoute l’installation ? |
| Délai du premier liquide | Commande effective de départ jusqu’à la première arrivée au point indiqué | Combien dure le remplissage initial ou le changement de flacon ? |
| Délai de débit stable | Départ jusqu’au respect des limites de débit et de bulles au point final | Quand lancer l’action suivante ? |
| Reprise après arrêt | Démarrages répétés après durée d’arrêt et liquide résiduel définis | Le fonctionnement intermittent reprend-il correctement ? |
Indiquez le point d’observation. Du liquide à la sortie de pompe ne prouve pas le remplissage d’un tuyau aval, d’une chambre de vanne ou d’une aiguille de lavage. Définissez variation admissible, durée d’observation et bulles selon l’instrument ; une goutte visible ne suffit pas.
Séparer les caractéristiques FOREACH
Les valeurs ci-dessous proviennent de la page 5 des spécifications chinoises respectives. Elles ne constituent pas un point de fonctionnement simultané. [F1–F3]
| Série | Débit à vide | Pression nominale | Hauteur d’auto-amorçage | Raccordement standard |
|---|---|---|---|---|
| DPL30 | 300 mL/min | 100 kPa | 6 mH₂O | Tuyau souple de diamètre intérieur 3,2 mm |
| DPL60 | 600 mL/min | 100 kPa | 3 mH₂O | Tuyau souple de diamètre intérieur 3,2 mm |
| DPL30H | 300 mL/min | 600 kPa | 3 mH₂O | Raccord à compression pour tube rigide 6 × 4 mm, extérieur × intérieur |
Un débit à vide supérieur ne signifie pas une plus grande hauteur d’aspiration. Une pression de sortie supérieure ne remplace pas l’évaluation de l’entrée. Comparez DPL60 pour davantage de débit et DPL30H pour une contre-pression plus élevée, puis revérifiez niveau minimal et démarrage.
Ces tableaux ne précisent ni délai d’amorçage associé, ni état sec/humide, ni circuit complet d’essai. La valeur 6 mH₂O ne permet donc pas de promettre un amorçage rapide depuis 6 m avec tout fluide et toute tuyauterie, ni de calculer seule le délai de l’instrument.
Pourquoi augmenter le diamètre ne garantit pas un amorçage rapide
Dans un circuit rempli, diamètre, longueur et restrictions déterminent une partie des pertes d’aspiration. Au démarrage, le volume d’air à évacuer compte aussi. Un diamètre accru peut réduire la résistance au liquide tout en augmentant le volume à remplir.
Un tube droit de 1 m contient environ 8,0 mL pour 3,2 mm de diamètre intérieur, et 12,6 mL pour 4,0 mm. Ce sont des calculs géométriques sans raccords, vannes ni chambre, pas des mesures de pompe.
Ne divisez pas ces volumes par le débit liquide à vide pour prédire l’amorçage. La capacité d’évacuation d’air, les clapets et la pression de sortie interviennent. Gardez une aspiration aussi courte que possible et réduisez raccords et volume de remplissage inutiles. En cas d’amorçage difficile, vérifiez séparément fuites d’entrée, clapets ou filtres obstrués, air piégé dans la tête et pression de sortie.
Dans un réservoir ouvert, la baisse du niveau augmente la charge statique. Dans un réservoir fermé, vérifiez aussi l’admission d’air : la pression du volume gazeux peut baisser sans modification du dénivelé. Points hauts, vannes et raccords retiennent parfois des quantités d’air variables entre démarrages.
Essayer séparément les états sec et humide
Un démarrage humide correspond généralement à une chambre ou des surfaces critiques de clapets déjà mouillées. Pour l’état sec, définissez si chambre et conduite sont vidées, la méthode de vidange et la restauration de cet état. Ne mélangez pas les résultats.
Le mouillage modifie potentiellement le contact des clapets et l’évacuation initiale. Une reprise réussie après préremplissage ne prouve pas le premier démarrage après stockage. Séparez pompe neuve ou vidée, arrêt court, arrêt long et entrée d’air au changement de flacon.
L’auto-amorçage n’autorise pas une marche à sec illimitée. Confirmez durée, facteur de marche et échauffement pour le modèle exact. Des vidanges ou alternances gaz-liquide répétées nécessitent leur propre évaluation. DPGL800 spécifie gaz et mélanges gaz-liquide ; ses 6 L/min de gaz à vide par tête ne permettent pas de calculer l’amorçage d’un circuit liquide DPL. [F4]
Localiser la limitation par comparaison
Établissez une référence étanche avec l’eau purifiée spécifiée, une conduite courte et une faible hauteur. Ajoutez progressivement le circuit réel, un facteur principal à la fois. Conservez modèle, matériaux, alimentation, état de mouillage, pressions, tension aux bornes, délais et emplacement des bulles.
| Comparaison | Observer | Rechercher |
|---|---|---|
| Aspiration courte et réelle | Délai et pression d’entrée | Résistance, volume ou fuite |
| Niveau habituel et minimal | Retard ou instabilité au point final | Charge statique et marge d’aspiration |
| Faible contre-pression et sortie réelle | Départ avec conduite vide | Évacuation d’air, clapets et pression de démarrage |
| Préremplissage et vidange définie | Premier départ et reprise | Mouillage, air retenu et état initial |
| Eau purifiée et fluide réel | Délai, pression et bulles | Viscosité, dégazage et compatibilité |
Les prises de mesure ajoutent volume et risques de fuite : vérifiez leur étanchéité. Utilisez des composants adaptés au fluide et à la pression ; évitez refoulement bloqué prolongé et marche à sec arbitraire. Consignez séparément la création de dépression et l’arrivée du liquide : rotation ou baisse de pression ne prouvent pas l’alimentation du point demandé.
Documenter la décision de sélection
Identifiez le modèle et les matériaux qui amorcent au niveau minimal, à la température et avec la sortie réelles, la dispersion des démarrages et les séquences ou préremplissages nécessaires. Respectez effectifs, répétitions et étapes de vieillissement du projet. Un seul démarrage d’une pompe neuve ne valide pas la série.
Pour DPL30, DPL60 ou DPL30H, fournissez dénivelé, volume et résistance du circuit, débit cible, contre-pression, formulation du fluide, état sec/humide et attente admissible.
Spécifications et références
Les paramètres produits proviennent des spécifications FOREACH ci-dessous. Vérifiez les principes et essais proposés pour le modèle précis et les conditions réelles.
[F1] FOREACH DPL30 spécification en chinois (A04)p. 5–6 : performances et configuration ; p. 3–4 : montage
[F2] FOREACH DPL60 spécification en chinois (A02)p. 5–6 : performances et configuration ; p. 3–4 : montage
[F3] FOREACH DPL30H spécification en chinois (A00)p. 5–6 : performances et configuration ; p. 3–4 : montage
[F4] FOREACH DPGL800 spécification en chinois (A00)p. 5–6 : performances et configuration ; p. 3–4 : montage
Guides de sélection et de validation associés
Questions fréquentes
La hauteur supérieure de DPL30 garantit-elle un démarrage plus facile que DPL60 ?
Non. Volume, clapets, fluide et contre-pression interviennent aussi. Comparez à état initial identique.
Fonctionner après préremplissage prouve-t-il l’adéquation de la pompe ?
Cela aide au diagnostic. Vérifiez toutefois si l’instrument autorise cette étape et si les états neuf, vieilli et changement de flacon respectent la tâche.
Peut-on omettre les essais lorsque le dénivelé est inférieur à la hauteur annoncée ?
Non. Le dénivelé ne couvre pas fuites, pertes de charge, admission d’air au réservoir et évacuation de l’air déplacé.
