Как выбрать самовсасывающий миниатюрный мембранный насос для жидкости: высота всасывания и время запуска
При выборе самовсасывающего миниатюрного мембранного насоса проверяйте высоту всасывания, время появления жидкости, сухой и влажный запуск, а также выход на стабильную подачу. Разбираем программу испытаний прибора на основе DPL30, DPL60 и DPL30H.
Прибор должен подавать промывочную жидкость сразу после включения. Перепад высот между ёмкостью и насосом меньше паспортной высоты всасывания, но первый цикл затягивается, после замены бутыли нужны повторные пуски или на рабочем выходе остаются пузырьки, хотя жидкость уже вышла из насоса.
Высота всасывания описывает лишь одну сторону самовсасывания. При разработке необходимо определить начальное состояние камеры и трубок, путь выхода вытесняемого воздуха, время появления жидкости и момент стабильной подачи в прибор. Рабочий расход насоса FOREACH DPL нужно оценивать вместе с этими условиями.
Превратите самовсасывание в измеримое требование прибора
Мембрана меняет объём камеры, а впускной и выпускной клапаны задают направление потока. Из пустой всасывающей трубки сначала поступает воздух, затем чередуются газ и жидкость, после чего тракт заполняется. На этих этапах по-разному проявляются герметичность клапанов, сжимаемость и эффективный объём подачи.
Способность поднять жидкость и способность доставить её к рабочему выходу за допустимое время требуют отдельных критериев приёмки.
| Показатель | Рекомендуемое определение | Вопрос для разработчика |
|---|---|---|
| Геометрическая высота всасывания | Вертикальная разность между минимально допустимым уровнем жидкости и входом насоса | Какую статическую нагрузку создаёт установка? |
| Время первого появления жидкости | От действующей команды пуска до появления жидкости в заданной точке | Сколько длится первичное заполнение или замена бутыли? |

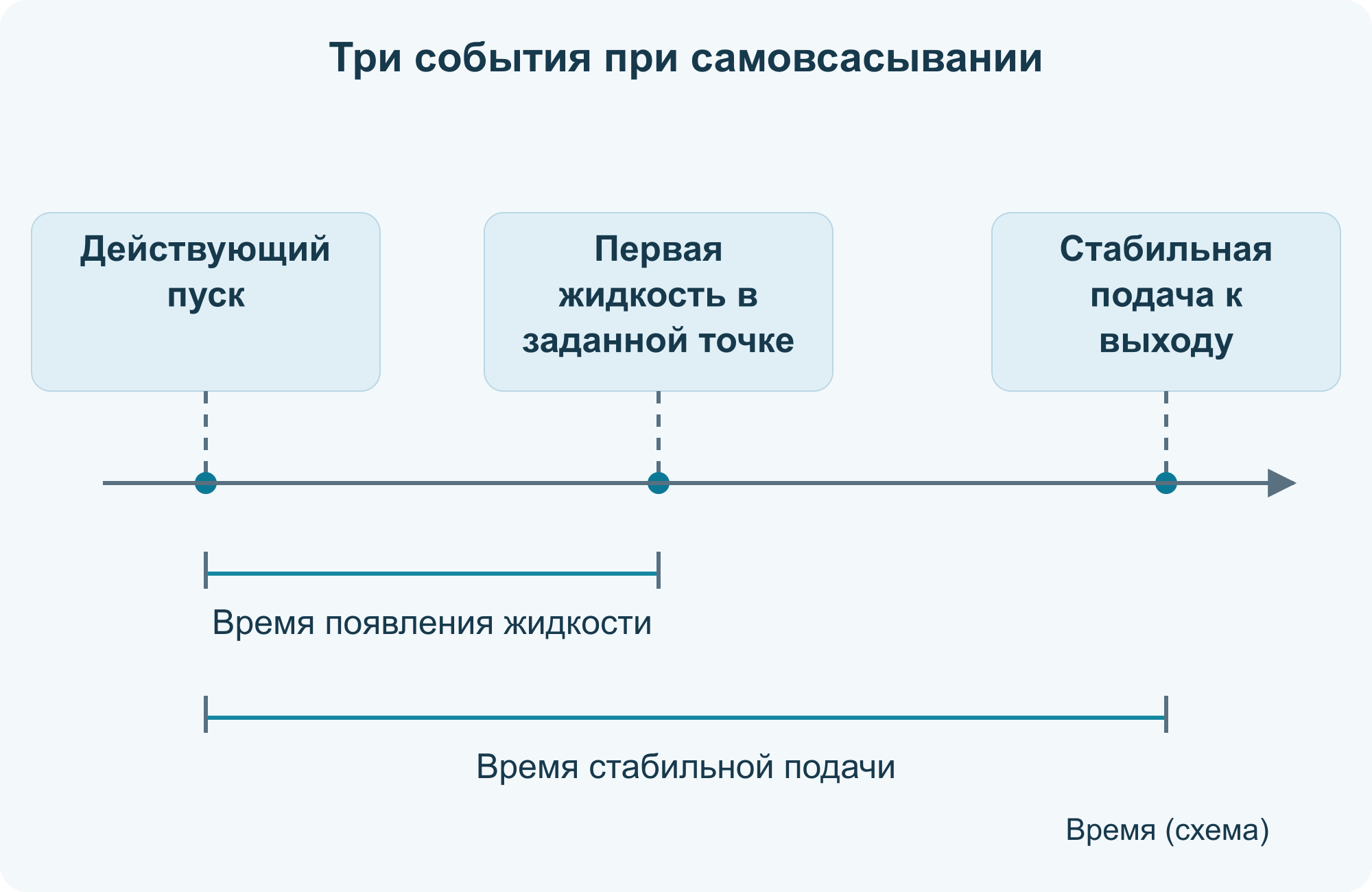

| Время выхода на стабильную подачу | От пуска до входа расхода и содержания пузырьков в согласованные пределы | Когда разрешён следующий этап работы прибора? |
| Восстановление после остановки | Повторные пуски при заданной выдержке и остаточном заполнении | Надёжно ли восстанавливается штатная работа? |
Указывайте точку наблюдения. Жидкость на выходе насоса ещё не означает заполнения последующей трубки, камеры клапана или промывочной иглы. Допустимые колебания расхода, длительность наблюдения и критерии по пузырькам задаются задачей прибора. Одной видимой капли недостаточно.
Читайте параметры FOREACH как отдельные величины
Значения ниже взяты со страницы 5 соответствующих китайских спецификаций. Это отдельные паспортные показатели, а не одна одновременно достижимая рабочая точка. [F1–F3]
| Серия | Расход без нагрузки | Номинальное давление | Высота самовсасывания | Стандартное подключение |
|---|---|---|---|---|
| DPL30 | 300 mL/min | 100 kPa | 6 mH₂O | Шланг с внутренним диаметром 3,2 mm |
| DPL60 | 600 mL/min | 100 kPa | 3 mH₂O | Шланг с внутренним диаметром 3,2 mm |
| DPL30H | 300 mL/min | 600 kPa | 3 mH₂O | Обжимной фитинг для жёсткой трубки 6 × 4 mm, наружный × внутренний диаметр |
Больший расход без нагрузки не означает большей высоты всасывания. Высокое допустимое давление нагнетания также не заменяет оценку входного тракта. DPL60 можно рассматривать для большей подачи, DPL30H — для повышенного противодавления, но в обоих случаях нужно повторно проверить минимальный уровень жидкости и условия запуска.
В этих таблицах не определены соответствующее время первого появления жидкости, сухое или влажное исходное состояние и полная испытательная схема. Поэтому 6 mH₂O нельзя трактовать как быстрое самовсасывание с 6 m при любой жидкости и трубках или использовать для самостоятельного расчёта времени запуска прибора.
Почему более широкая трубка тоже может заполняться медленно
После заполнения диаметр, длина и местные сопротивления определяют часть потерь давления на всасывании. При запуске важен и объём воздуха, который нужно удалить. Увеличение диаметра может уменьшить гидравлическое сопротивление, одновременно увеличив объём заполнения.
Геометрический пример: прямая трубка длиной 1 m и внутренним диаметром 3,2 mm вмещает примерно 8,0 mL; при 4,0 mm — примерно 12,6 mL. Это расчёт объёма трубки без фитингов, клапанов и насосной камеры, а не результаты испытаний насоса.
Не делите этот объём на паспортный расход жидкости без нагрузки для оценки времени самовсасывания. При запуске участвуют способность откачивать воздух, уплотнение клапанов и выходное давление. Делайте всасывающую линию по возможности короткой, сокращая лишние фитинги и объём заполнения. При затруднённом запуске отдельно проверяйте входные утечки, засорение клапанов и фильтров, запертый воздух в головке и выходное давление.
В открытой ёмкости статическая нагрузка растёт по мере снижения уровня. Для герметичной ёмкости необходимо оценить поступление замещающего воздуха: отбор жидкости может снижать давление над ней при неизменной геометрической высоте. В верхних точках, камерах клапанов и фитингах при разных пусках может оставаться разный объём воздуха.
Испытывайте сухой и влажный запуск отдельно
Влажный запуск обычно означает предварительно смоченную камеру или важные контактные поверхности клапанов. Для сухого запуска определите, пусты ли и камера, и всасывающая трубка, как их опорожняют и восстанавливают исходное состояние. Не объединяйте результаты двух режимов.
Смачивание может влиять на контакт клапана, локальные пути газа и первичную откачку воздуха. Успешный повторный пуск после заполнения не доказывает работоспособность первого запуска после длительного хранения. Отдельно проверяйте новый или намеренно опорожнённый насос, короткую остановку после работы, длительный простой и поступление воздуха при замене бутыли.
Самовсасывание не разрешает неограниченную работу всухую. Для точной модели и задачи подтвердите допустимую длительность, цикл работы и нагрев. Повторное опорожнение или чередование газа и жидкости требует отдельной оценки газожидкостного применения. DPGL800 предназначен для газа и газожидкостных смесей; его расход газа без нагрузки 6 L/min на одну головку нельзя использовать для расчёта заполнения жидкостного контура DPL. [F4]
Ищите ограничение контролируемыми сравнениями
Начните с указанной в спецификации очищенной воды, коротких трубок, малой высоты всасывания и герметичного базового контура. Постепенно добавляйте реальную систему, меняя одну основную переменную за раз. Сохраняйте модель, сочетание смачиваемых материалов, питание и начальное смачивание. Записывайте давления на входе и выходе, напряжение на насосе, время первого появления жидкости и стабильной подачи, расположение пузырьков.
| Сравнение | Наблюдение | Направление проверки |
|---|---|---|
| Короткая базовая и реальная всасывающая линия | Время заполнения и входное давление | Сопротивление, объём или утечка |
| Нормальный и минимальный уровень | Задержка или нестабильность подачи к выходу | Статическая нагрузка и запас на всасывании |
| Низкое противодавление и реальный выход | Запуск с пустой линией | Выход воздуха, состояние клапанов, начальное противодавление |
| Предварительно заполненное и заданное пустое состояние | Различие первого и повторного пуска | Смачивание, запертый воздух, исходное состояние |
| Очищенная вода и рабочая жидкость | Время, давление, пузырьки | Вязкость, выделение газа, совместимость |
Измерительные отводы добавляют объём и потенциальные утечки; после установки проверяйте их герметичность. Используйте компоненты, совместимые с жидкостью и давлением. Не ищите пределы длительной работой на закрытый выход или произвольным увеличением времени сухого хода.
Отдельно фиксируйте создание разрежения и фактическое появление жидкости. Вращение или снижение входного давления показывают развитие процесса, но не доказывают доставку жидкости в заданную точку.
Что должно быть установлено по итогам выбора
При минимальном уровне, заданной температуре и реальном выходном тракте укажите модель и материалы, обеспечивающие заполнение, разброс между пусками и необходимую последовательность клапанов или предварительное заполнение. Число образцов, повторов и этапы ресурса определяются проектом. Один удачный запуск нового насоса не задаёт приёмку серийного изделия.
Для оценки FOREACH DPL30, DPL60 или DPL30H предоставьте высоту ёмкости, объём и сопротивление контура, целевой расход, противодавление, состав жидкости, начальное сухое или влажное состояние и допустимое ожидание.
Спецификации и первоисточники
Параметры изделия взяты из приведённых спецификаций FOREACH. Проверяйте инженерные пояснения и предлагаемые испытания для точной модели и фактических условий.
[F1] FOREACH DPL30 спецификация на китайском (A04)с. 5–6: параметры и конфигурация; с. 3–4: монтаж
[F2] FOREACH DPL60 спецификация на китайском (A02)с. 5–6: параметры и конфигурация; с. 3–4: монтаж
[F3] FOREACH DPL30H спецификация на китайском (A00)с. 5–6: параметры и конфигурация; с. 3–4: монтаж
[F4] FOREACH DPGL800 спецификация на китайском (A00)с. 5–6: параметры и конфигурация; с. 3–4: монтаж
Связанные руководства по выбору и испытаниям
Частые вопросы
Большая высота всасывания DPL30 означает, что он всегда запускается легче DPL60?
Нет. Время заполнения также зависит от объёма контура, состояния клапанов, жидкости и фактического противодавления. Сравнивайте одинаковые исходные состояния.
Успешная работа после предварительного заполнения подтверждает правильность выбора?
Это помогает диагностике, но нужно проверить, допускает ли прибор предварительное заполнение и выполняется ли задача при первом пуске, после износа и замены бутыли.
Можно не испытывать всасывание, если высота установки меньше паспортной?
Нет. Геометрическая высота не учитывает утечки, потери в трубках, поступление воздуха в ёмкость и путь вытесняемого газа.
