Обратный поток после остановки миниатюрного мембранного насоса: обратные клапаны и защита от сифона

При подозрении на обратный поток после остановки сначала подтвердите движение жидкости вверх по тракту и найдите обратный перепад давления. Затем решайте, нужен ли дополнительный обратный клапан. Продолжение течения в исходном направлении требует проверки самотёка или сифона; краткое капание — остаточного давления и объёма конечного участка.

Действия определяются направлением, длительностью и движущим давлением. Обычный обратный клапан для любой проблемы остановки может оказаться бесполезным, добавив сопротивление или трудности запуска.

Остановка двигателя не устраняет давление и запас жидкости

Остановка прекращает активную перекачку. Но перепады высот, давление ёмкостей, сжатый газ и упругая деформация не исчезают мгновенно. Жидкость, запасённая в нагруженном шланге или демпфере, может продолжать движение к выходу.

Клапаны головки направляют всасывание и нагнетание, но не становятся автоматически проверенными запорными клапанами. Без заданных статического уплотнения, давления открытия и утечки наличие обратных клапанов не доказывает плотное перекрытие в покое. Отдельно оценивайте давление начала открытия, прямую пропускную способность и внутреннюю утечку в закрытом состоянии: одна характеристика не заменяет остальные.

Спецификации DPL30, DPL60 и DPL30H содержат рабочие параметры и материалы, но не устанавливают порог прямого свободного протока, обратную статическую утечку или объём после остановки за заданное время, достаточные для обещания запорной функции. Определяйте и испытывайте её в приборе. [F1–F3]

Различайте обратное течение, прямой сифон и капание

Это категории диагностики, а не доказательство конкретной неисправности. Короткая остаточная подача может иметь несколько источников. Небольшое обратное перемещение иногда перераспределяет упругий объём и не должно автоматически считаться утечкой через насос.

Почему обычный обратный клапан может не остановить прямой сифон

При достаточном напоре или давлении источника и непрерывном столбе жидкости поток может сохраняться в направлении перекачки после остановки. Если трубка проходит через верхнюю точку и выходит ниже, оцените непрерывность столба, давление в верхней точке и запертый газ.

Расчётный пример для воды: оба конца при атмосферном давлении, выход свободный, уровень источника на 0,5 m выше выхода. Статическое движущее давление составляет примерно 4,9 kPa при плотности около 1000 kg/m³ и ускорении около 9,81 m/s², до вычета потерь. Это не характеристика открытия или герметичности FOREACH. Для погружённого выхода используйте уровень свободной поверхности приёмной ёмкости и давления над жидкостью в обеих ёмкостях.

Разрешённое направление обратного клапана обычно совпадает с направлением перекачки. Если оставшееся статическое давление удерживает его открытым, течение продолжается. Помимо начала открытия оценивайте давление повторного закрытия, гистерезис, влияние выходного давления и утечку в закрытом состоянии. Одного номинального значения недостаточно.

Возможны изменение положения ёмкости и выхода, подходящее антисифонное устройство или клапан противодавления, либо управляемый запорный клапан. Для пружинного антисифонного устройства или клапана противодавления проверьте открытие и повторное закрытие, преднатяг и фактические потери при требуемом расходе. Подтвердите совместимость жидкости, допустимое давление и соединения полного контура.

Остаточное капание и обратную утечку рассматривайте отдельно

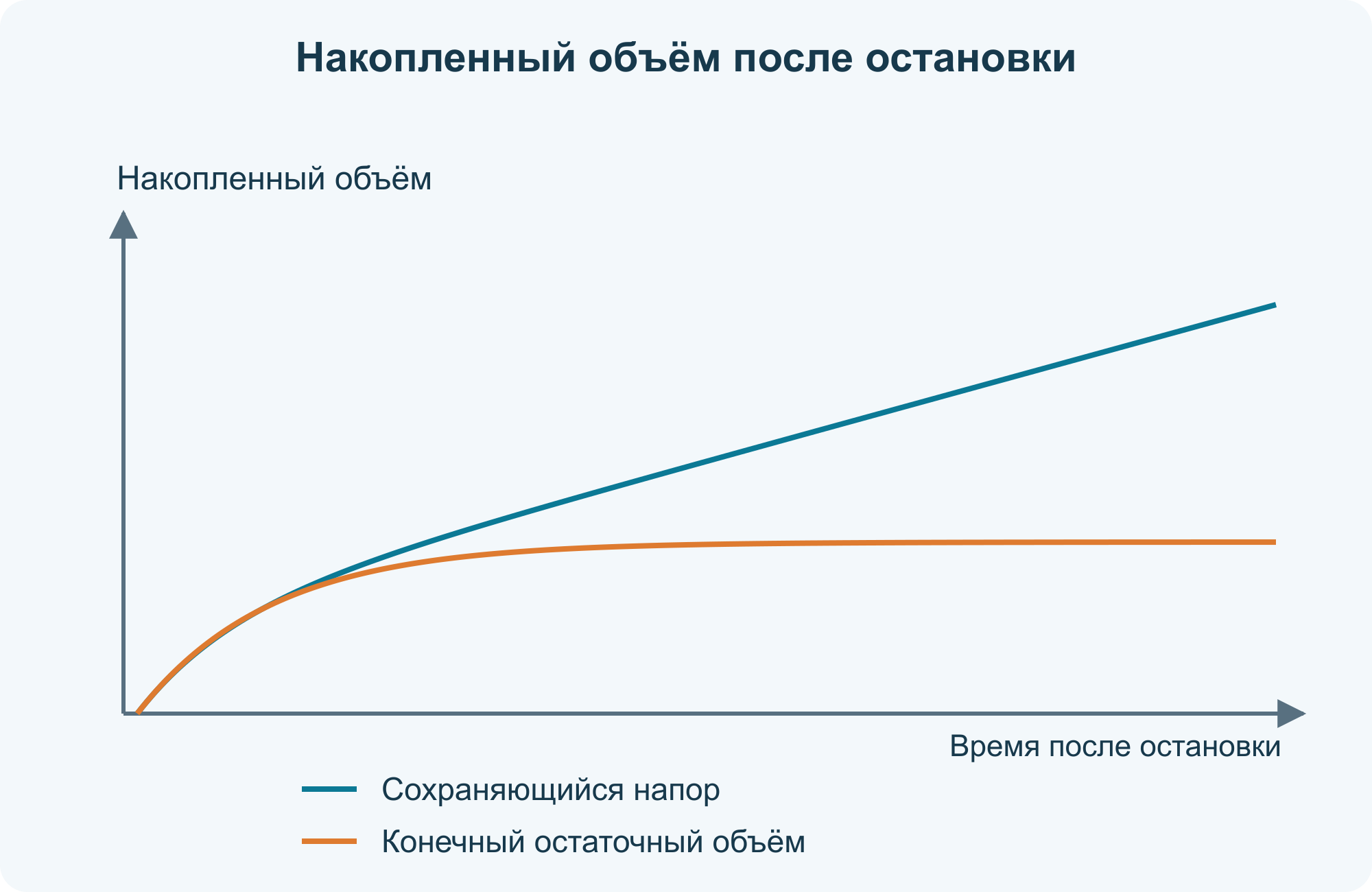

Если накопленный объём выходит на плато, исследуйте давление в момент остановки, податливость шланга, объём газа, демпфер и жидкость между точкой перекрытия и наконечником. Упругие трубки и сжатый газ накапливают энергию и отдают её после остановки. Поэтому демпфер пульсаций может увеличить остаточную подачу.

Правильно закрывшийся клапан далеко выше по тракту не удерживает всю уже находящуюся после него жидкость. При строгом ограничении капания оцените перекрытие ближе к выходу и последовательность клапана и насоса, учитывая остаточный объём, очистку и обслуживание. Обратное втягивание требует реально поддерживающего его контура или привода; вход направления двигателя сам по себе не доказывает реверсивную перекачку жидкости.

При фактическом обратном потоке сначала найдите источник давления, затем оценивайте герметичность внутренних клапанов и дополнительные меры. Частицы, кристаллизация, химическая совместимость и длительная деформация могут менять контакт клапана. Подтверждайте это сравнением чистых условий, рабочей жидкости и этапов ресурса, не обвиняя заранее один материал.

До добавления клапана пересчитайте рабочую точку

Дополнительный клапан использует часть располагаемого перепада давления. Берите его кривую потерь при нужном расходе и рабочей жидкости, проверяя открытие и закрытие. Если кривая уже описывает полные потери открытого клапана, не прибавляйте номинальное давление начала открытия повторно.

Номинальное давление DPL30 и DPL60 составляет 100 kPa, DPL30H — 600 kPa. Эти значения нельзя объединять с расходом без нагрузки в одну одновременно достижимую характеристику. [F1–F3] После добавления противодавления определите по кривой или измерьте расход при целевом давлении и повторите первичное заполнение и испытание на минимальном уровне.

Согласуйте команды насоса и клапана. Закрытие выходного клапана при работающем насосе может быстро повысить давление. Ограничивайте нештатную работу на закрытый выход и предусматривайте необходимую защиту. Её предел зависит от самого низкого допустимого давления во всём контуре, а не только от насоса. Оцените также остаточное давление и температурные изменения жидкости между двумя закрытыми элементами.

Включите остановленное состояние в валидацию

Используйте реальную геометрию выхода. Достигните заданного режима и запускайте остановку и запись одним событием управления. Сохраняйте выходное давление, питание или сигнал разрешения, команду клапана и собранный объём после остановки. Для обратного потока нужен подходящий двунаправленный прибор или заданный и перекрёстно проверенный метод объёма столба жидкости.

Перед оценкой постоянной утечки дайте затухнуть краткому перераспределению давления и объёма. При подсчёте капель калибруйте их объём или используйте взвешивание: жидкость и наконечник меняют размер капли. Интервалы и допустимые остаточный и обратный объёмы задаёт прибор, а не неопределённое обещание защиты от обратного потока.

Определите требуемую функцию остановки для выбора FOREACH

Помимо штатного расхода сообщите положения ёмкостей и выхода, их герметичность, противодавление в покое, конечные клапаны и наконечник, максимальное ожидание и допустимые остаточный и обратный объёмы. Стандартные данные определяют кандидатов; остановку проверяют с реальными клапанами, трубками и последовательностью управления.

Если при остановке нужно перекрытие, назначьте эту функцию подходящему проверенному компоненту или системному решению. Это помогает не считать клапаны головки доказанными запорными элементами и не добавлять сопротивление без устранения проблемы на выходе.
