Retour de liquide après arrêt d’une micropompe à membrane : clapet antiretour et prévention du siphonnage

En cas de retour apparent à l’arrêt, confirmez d’abord le déplacement vers l’amont et l’origine de la différence de pression inverse. Décidez ensuite si un clapet supplémentaire est nécessaire. Un écoulement continu dans le sens du pompage appelle un contrôle de gravité ou de siphon ; quelques gouttes brèves nécessitent aussi l’examen de la pression et du volume résiduels.

Direction, durée et pression motrice déterminent la réponse. Un clapet ordinaire ajouté systématiquement peut rester inefficace tout en créant pertes de charge et difficultés de démarrage.

L’arrêt moteur ne supprime pas pression et stockage

L’arrêt met fin au pompage actif, mais pas immédiatement au dénivelé, à la pression du réservoir, au gaz comprimé ou aux déformations élastiques. Un flexible pressurisé ou un amortisseur peut encore restituer du liquide.

Les clapets de tête dirigent aspiration et refoulement ; ils ne constituent pas automatiquement un organe de coupure validé. Sans caractéristiques d’étanchéité statique, d’ouverture et de fuite, leur présence ne prouve pas l’isolement. Évaluez séparément pression d’ouverture, capacité de débit direct et fuite interne à l’état fermé ; une propriété ne remplace pas les autres.

Les spécifications DPL30, DPL60 et DPL30H ne définissent pas de seuil d’écoulement direct à l’arrêt, débit de fuite inverse statique ou volume après arrêt permettant de promettre une coupure. Définissez et testez ces fonctions dans l’instrument. [F1–F3]

Distinguer retour, siphon et égouttage

Ce sont des catégories de diagnostic, pas une preuve de panne. Plusieurs sources peuvent contribuer à la décharge résiduelle. Un léger recul peut redistribuer un volume élastique sans être une fuite inverse à travers la pompe.

Pourquoi un clapet peut laisser passer un siphon direct

Une hauteur ou pression amont suffisante et une colonne continue peuvent maintenir l’écoulement dans le sens du pompage. Lorsque le tube franchit un point haut puis débouche plus bas, examinez continuité du siphon, pression au sommet et air retenu.

Exemple géométrique : avec de l’eau, deux extrémités à pression atmosphérique et une sortie libre, une surface source 0,5 m au-dessus de la sortie fournit environ 4,9 kPa statiques. Le calcul utilise environ 1000 kg/m³ et 9,81 m/s², avant pertes de charge ; il ne décrit pas l’ouverture ou l’étanchéité d’une pompe FOREACH. Pour une sortie immergée, utilisez le niveau libre du récipient récepteur et les pressions des deux volumes gazeux.

Le sens libre du clapet correspond souvent au pompage. Si la pression restante le maintient ouvert, l’écoulement continue. Vérifiez pression de refermeture, hystérésis, effet de pression aval et fuite en position fermée, en plus de la pression d’ouverture. Une valeur nominale unique ne suffit pas.

Les pistes comprennent repositionnement du réservoir ou de la sortie, dispositif antisiphon/de contre-pression adapté, ou vanne de coupure commandée. Pour un dispositif anti-siphon ou de contre-pression à ressort, vérifiez ouverture, refermeture, précharge et perte réelle au débit demandé. Confirmez compatibilité du fluide, pression admissible et raccordements du circuit complet.

Traiter séparément liquide résiduel et fuite inverse

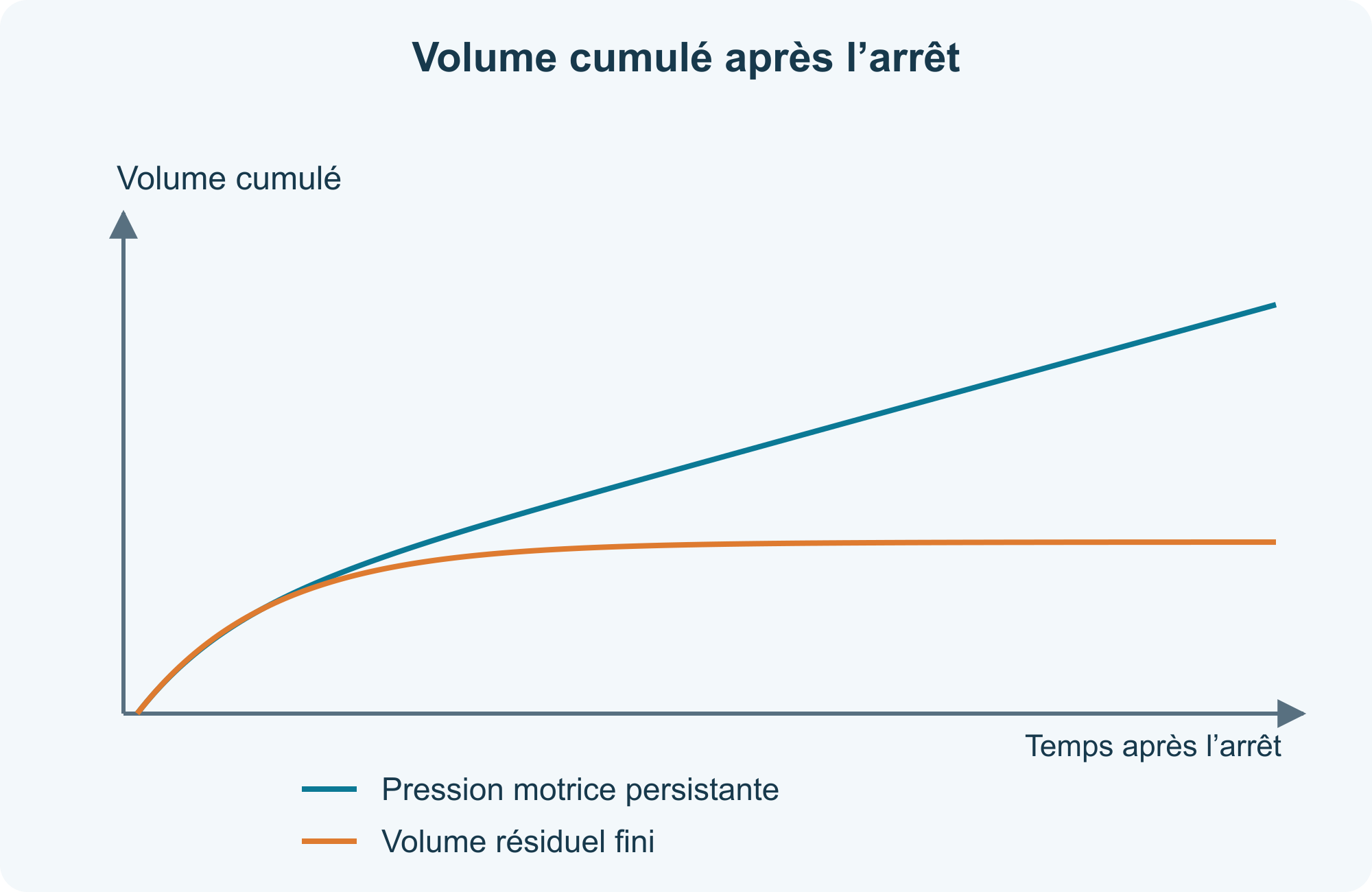

Si le volume cumulé atteint un plateau, contrôlez pression à l’arrêt, compliance des tuyaux, gaz, amortisseur et volume entre coupure et buse. Tubes élastiques et gaz comprimé stockent de l’énergie ; amortir les pulsations peut donc prolonger la décharge finale.

Un clapet fermé loin en amont ne retient pas tout le liquide déjà situé en aval. Pour un égouttage strictement limité, évaluez une coupure proche de la sortie et la séquence pompe-vanne, avec rétention, nettoyage et maintenance. Une réaspiration nécessite une hydraulique ou un actionneur compatible ; une commande d’inversion du moteur ne prouve pas un transfert liquide réversible.

Pour un retour réel, identifiez la pression motrice avant d’évaluer étanchéité et clapets supplémentaires. Particules, cristallisation, incompatibilité ou déformation durable peuvent modifier le contact. Vérifiez par essais de propreté, fluide et vieillissement, sans attribuer d’emblée le défaut à un matériau.

Recalculer le point de travail avant d’ajouter une vanne

La perte de charge ajoutée consomme la capacité de pression différentielle. Utilisez la courbe au débit et fluide réels, en contrôlant ouverture et fermeture. Si elle comprend déjà la perte totale en position ouverte, ne rajoutez pas la pression nominale d’ouverture.

DPL30 et DPL60 indiquent 100 kPa ; DPL30H, 600 kPa. Ces valeurs ne sont pas simultanées avec le débit à vide. [F1–F3] Après ajout de contre-pression, relisez ou mesurez le débit à pression cible, puis répétez amorçage et niveau minimal.

Coordonnez pompe et vanne : fermer l’aval en maintenant la pompe peut faire monter rapidement la pression. Limitez le refoulement bloqué anormal et prévoyez la protection nécessaire selon le composant le moins résistant du circuit, pas seulement la pompe. Évaluez pression résiduelle et variation thermique du liquide piégé entre deux coupures.

Valider également l’état arrêté

Conservez la géométrie finale, atteignez le régime défini, puis déclenchez arrêt et enregistrement avec le même événement. Enregistrez pression, tension ou autorisation, commande de vanne et volume recueilli après arrêt. Pour le retour, employez un instrument bidirectionnel adapté ou une mesure définie et recoupée du volume de colonne.

Laissez la redistribution brève de pression et volume se stabiliser avant d’interpréter une fuite persistante. Étalonnez la goutte ou pesez : sa taille varie avec buse et fluide. Délais et volumes admissibles viennent de l’instrument, pas d’une promesse antiretour non définie.

Préciser la fonction demandée à l’arrêt

Pour FOREACH, fournissez positions, récipients ouverts/fermés, contre-pression à l’arrêt, vannes et buse, attente maximale et volumes résiduel/inverse acceptables, en plus du débit normal. Les valeurs standard déterminent les candidats ; la commande à l’arrêt se valide avec le circuit et la séquence réels.

Si l’instrument demande un isolement, confiez cette fonction à un composant ou système validé. Cela évite de considérer les clapets de tête comme une coupure démontrée ou d’ajouter une résistance qui ne résout pas le problème final.
