Bruit des micropompes à membrane : causes, isolation vibratoire et réduction

Analysez le bruit à point de fonctionnement identique. Vérifiez moteur, tête, support, tuyauterie et carter, puis contrôlez débit, échauffement et fiabilité après les modifications.

Face à une micropompe bruyante, examinez fonctionnement et transmission vibratoire avant de choisir isolateurs, support ou amortissement hydraulique. Les essais sur banc et dans l’instrument nécessitent débit, pression et conditions acoustiques comparables.

Une pompe acceptable sur banc peut produire ronflement, tonalité ou chocs périodiques après fixation et raccordement. Déterminez si l’excitation a changé ou si le montage amplifie une excitation existante. Remplacer la pompe est un essai utile, mais une autre unité peut donner le même résultat si le chemin de transmission persiste.

Distinguer sources et chemins de transmission

Rotation, mécanisme d’entraînement et membrane génèrent des excitations mécaniques. Les clapets et variations de pression excitent aussi le circuit. L’énergie atteint le microphone par l’air ou traverse supports, colliers, raccords et carter, dont les panneaux rayonnent ensuite.

L’installation peut dégrader l’aspiration, accroître la contre-pression ou perturber la tension. Elle peut aussi conserver le point de travail tout en augmentant la réponse structurelle. Les deux effets peuvent coexister. Réduire le couplage mécanique peut limiter la transmission vibratoire. Étudiez aussi l’excitation des conduites et du boîtier par les fluctuations de pression. Dimensionnez l’isolation selon les raccordements, dimensions et charges FOREACH réels, puis comparez au même point de fonctionnement.

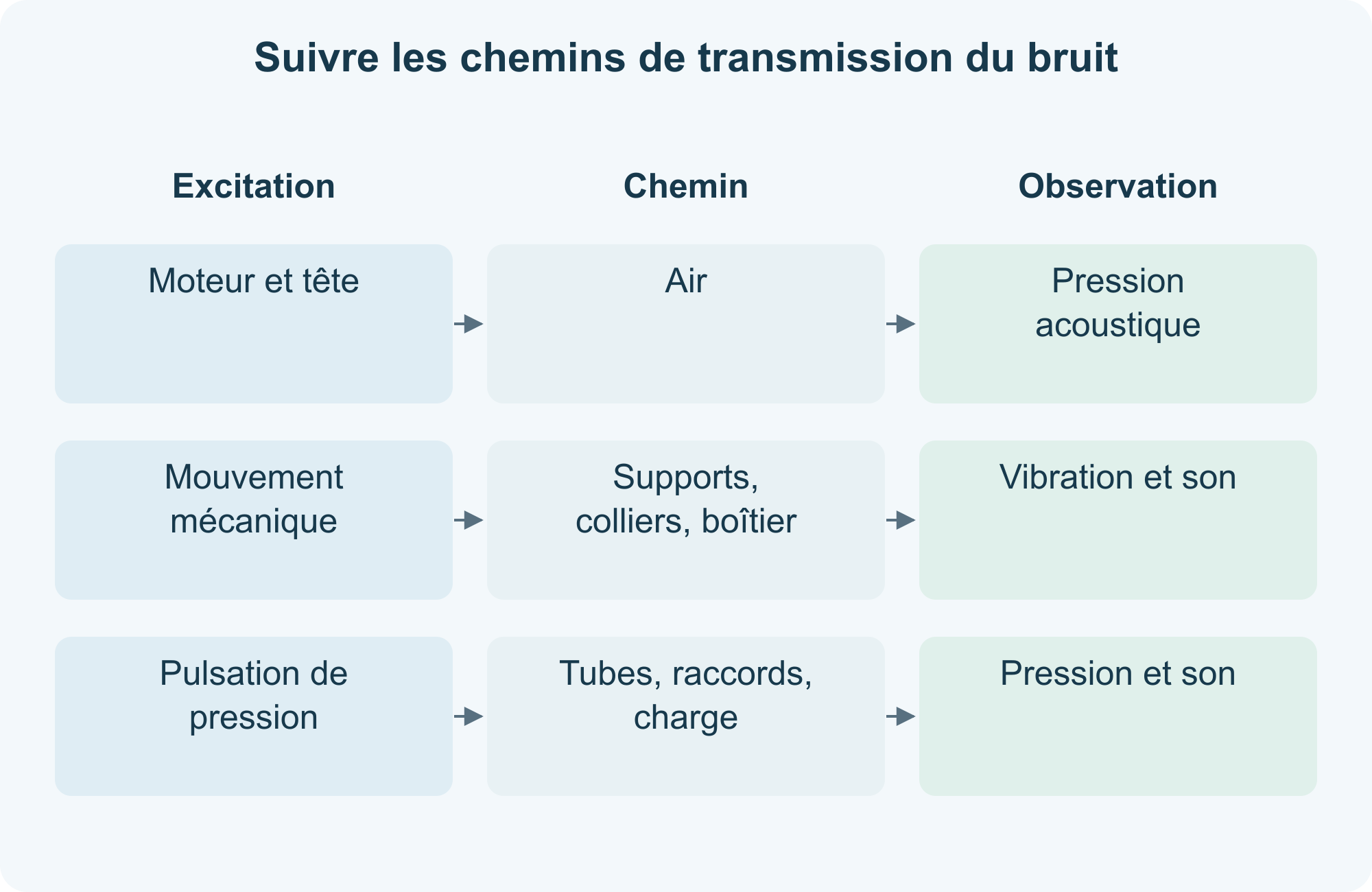

Suivre les chemins de transmission du bruit
Schéma de diagnostic : les excitations mécaniques et hydrauliques peuvent produire du bruit par plusieurs chemins. Vérifiez-les au même point de fonctionnement.

Les décibels nécessitent des conditions de mesure

La page 5 des spécifications chinoises DPL30, DPL60 et DPL30H indique bruit ≤80 dB. Les documents consultés ne précisent pas distance, pondérations fréquentielle et temporelle, bruit de fond, montage ni condition hydraulique associés. [F1–F3]

Conservez cette formulation : elle ne signifie pas 80 dB(A) à 1 m ni le même niveau dans tout instrument. Une limite n’est pas non plus la valeur typique mesurée de chaque pompe.

En développement, comparez une pression acoustique pondérée A à une position convenue, en conservant spectres ou enregistrements. Pour l’acceptation, appliquez la méthode du projet. Le niveau de pression acoustique dépend du point et du champ ; le niveau de puissance acoustique décrit la puissance émise. Les valeurs ne sont pas interchangeables. Consignez bruit de fond, réflexions et réglages de mesure, en conservant les mêmes conditions pour attribuer les variations à la modification de montage ou de fonctionnement étudiée.

ConditionÀ conserver ou consigner
Pompe et commandeModèle complet, moteur, tension, vitesse ou consigne
HydrauliqueTempérature, pressions, débit moyen et bulles
MontageSupport, fixations, isolateurs, serrage, colliers et câbles
AcoustiqueÉtalonnage, position, pondération, durée et bruit de fond
InstrumentCarter ouvert/fermé, autres moteurs/ventilateurs, état thermique

Un téléphone aide à comparer le caractère sonore, mais gain automatique, suppression du bruit et réponse du microphone modifient l’amplitude. Un enregistrement non étalonné ne démontre pas une baisse de décibels.

Ajouter progressivement les éléments du montage

Établissez une fixation de référence répétable, puis ajoutez support définitif, tubes et colliers réels, enfin carter. Tenir la pompe suspendue à la main n’est pas une référence satisfaisante : la prise et les tissus modifient les vibrations. Documentez le dispositif de fixation.

Maintenez le point de travail. Si un tube modifie pression ou débit, consignez cette différence au lieu d’attribuer tout changement sonore à la structure.

RésultatPremier examenEssai suivant
Une bande augmente après fixationRigidité, fixation et modes du supportModifier support ou isolation et répéter
Colliers ou liaisons rigides augmentent le bruitTransmission du tube au carterIsoler progressivement les liaisons
Fermer le carter change le sonRayonnement, cavité acoustique et couplagesComparer vibration du carter et spectre sonore
Bulles et bruit augmentent ensembleAlimentation, fuite ou dégazagePression d’entrée et état visible du circuit
Vitesse ou tension devient instableAlimentation, commande ou entraînementEnregistrer les signaux électriques

Intervenez sur la structure à l’arrêt. Réutilisez positions et réglages de mesure, avec répétitions pour distinguer environnement et dispersion d’assemblage.

Rechercher une résonance par variation de vitesse

Si la configuration le permet, faites varier la vitesse dans la plage autorisée, en enregistrant son, vibration, débit et pressions. Une plage étroite plus bruyante peut indiquer une excitation proche d’un maximum de réponse structurelle ; écartez aussi un changement de clapets ou d’alimentation à cette vitesse.

Comparez spectres, fréquence de rotation, cycles de pompage et commande. La vitesse donne la fréquence d’un tour, mais événements de pompage et impulsions de retour par tour dépendent du mécanisme et du moteur. Fréquence PWM, retour de vitesse et pulsation liquide ne sont pas identiques.

Si un nouveau support déplace la plage bruyante sans changer sensiblement hydraulique et alimentation, cela justifie de poursuivre l’analyse de résonance. L’impression auditive seule ne suffit pas.

Valider ensemble isolation et performances

Un isolateur plus souple n’est pas toujours meilleur : rigidité, précharge, orientation et fréquence gouvernent son effet. Trop de mouvement peut solliciter raccords et câbles. Recherchez les liaisons de contournement : contact avec le carter, tuyau tendu ou collier rigide.

DPL30 et DPL60 utilisent un tuyau souple de diamètre intérieur 3,2 mm ; DPL30H, un tube rigide 6 × 4 mm avec raccord à compression. Ne remplacez pas ce dernier par un flexible ordinaire pour réduire les vibrations. Un long tuyau souple modifie également l’hydraulique. [F1–F3]

Pour une excitation hydraulique, examinez amortissement et conduites ; pour les panneaux, support, isolation et traitement amortissant. En ajoutant une mousse acoustique ou un capot, vérifiez échauffement moteur, ventilation, visibilité des fuites et accès de maintenance. Retenez une modification seulement si bruit, débit, température et fiabilité restent acceptables ensemble.

Comparer FOREACH pour une même tâche

Les moteurs avec et sans balais diffèrent par durée de vie et commande, mais sans balais ne signifie pas automatiquement silencieux. Comparer DPL30 et DPL60 chacune à pleine vitesse et à vide ne permet pas de choisir pour l’instrument.

Comparez au même débit demandé, à la contre-pression réelle, avec le même fluide et montage ; notez les vitesses différentes. La capacité de pression de DPL30H ne prouve pas un avantage acoustique général. Consignez excitation, transmission, conditions avant/après et respect du démarrage, débit et échauffement. Fournissez photos, schéma de circuit et point de travail avec les sons lors d’un échange technique FOREACH.

Spécifications et références

Les paramètres produits proviennent des spécifications FOREACH ci-dessous. Vérifiez les principes et essais proposés pour le modèle précis et les conditions réelles.

Guides de sélection et de validation associés

Questions fréquentes

Un bruit qui apparaît seulement dans le carter exclut-il un problème de pompe ?

Non. Comparez d’abord pressions, débit, tension et bulles, puis distinguez excitation modifiée et amplification du montage.

Passer à un moteur sans balais réduit-il toujours le bruit ?

Non. Vitesse, tête, structure et circuit contribuent également au résultat.

Faut-il seulement revérifier les décibels après amélioration ?

Contrôlez aussi débit, démarrage, échauffement, raccords et apparition de nouvelles tonalités ou effets marche-arrêt.
