Шум миниатюрного мембранного насоса: причины, виброизоляция и способы снижения

При повышенном шуме миниатюрного мембранного насоса сначала проверьте условия работы и передачу вибрации, затем выбирайте изоляцию, изменение крепления или гидравлическое демпфирование. Сравнение отдельного и установленного насоса требует сопоставимых расхода, давления и акустических условий.

На стенде насос может звучать приемлемо, а после крепления к основанию и трубкам прибора появляется гул, тональный звук или периодический стук. Установите, изменилось ли возбуждение источника или монтаж усилил существующее. Замена насоса полезна как сравнение, но другой экземпляр может вести себя так же при сохранённом пути передачи.

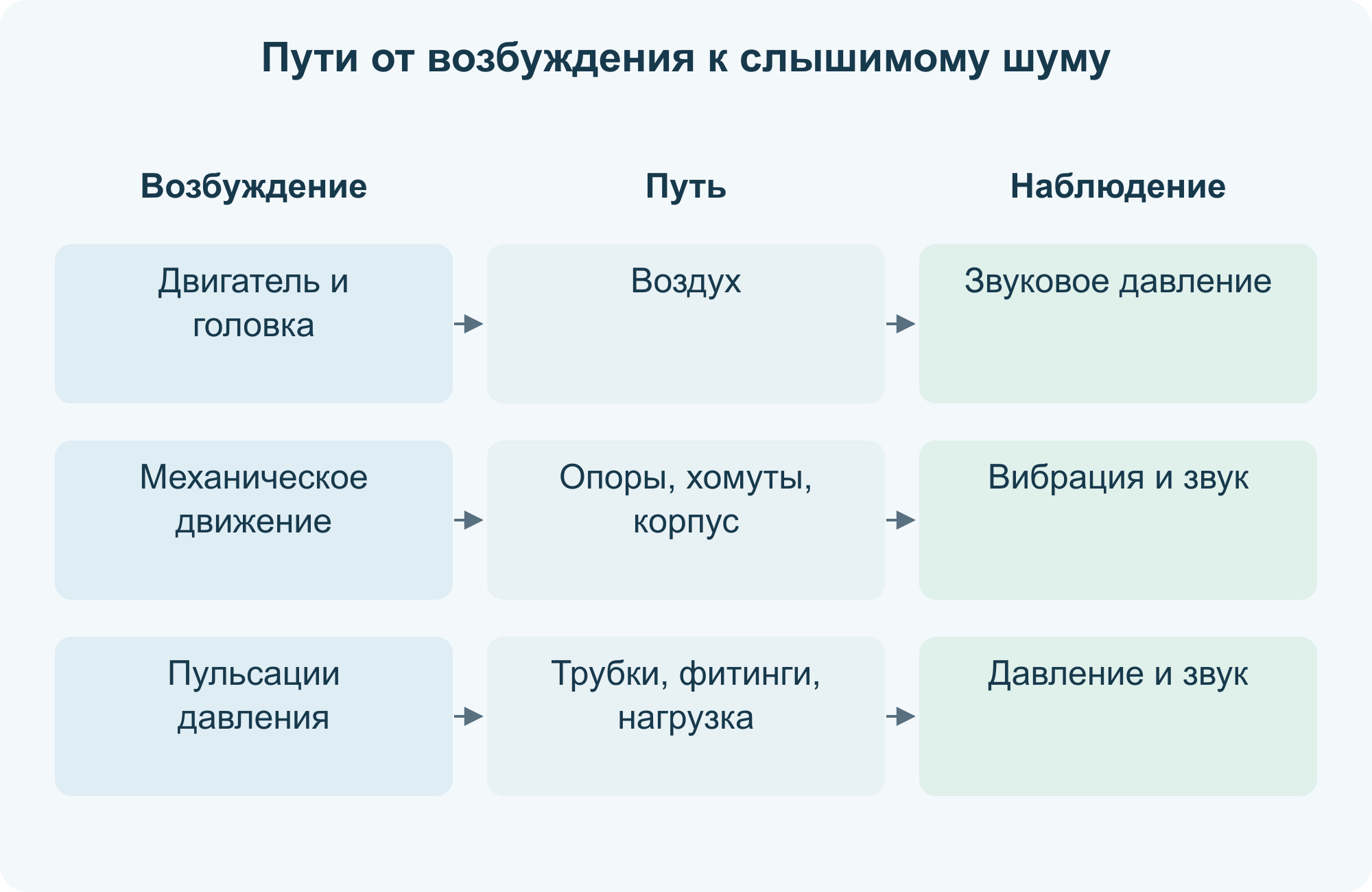

Разделите источники возбуждения и пути передачи

Вращение двигателя, приводной механизм и движение мембраны создают механическое возбуждение. Работа клапанов и изменение давления жидкости также возбуждают контур. Энергия достигает микрофона через воздух либо проходит через опоры, хомуты, фитинги и корпус, после чего крупные панели излучают звук.

Монтаж может изменить режим из-за ухудшения всасывания, повышенного противодавления или нестабильного питания. При близкой рабочей точке также могут вырасти структурный отклик и излучение. Оба эффекта способны проявляться одновременно.

Уменьшение механической связи может ограничивать передачу вибрации. Исследуйте также возбуждение трубок и корпуса колебаниями давления. Проектируйте изоляцию с учётом реальных соединений, размеров крепления и нагрузки FOREACH и сравнивайте при одинаковой рабочей точке.

Предел в децибелах требует условий испытания

На странице 5 китайских спецификаций DPL30, DPL60 и DPL30H указано: шум ≤80 dB. В изученных документах не приведены соответствующие расстояние, частотная и временная коррекция, фон, крепление и гидравлический режим. [F1–F3]

Сохраняйте эту формулировку. Нельзя превращать её в 80 dB(A) на 1 m или обещать такой же уровень внутри любого прибора. Предельное значение также не равно типичному измеренному значению каждого насоса.

Для разработки можно сравнивать A-взвешенный уровень звукового давления в согласованной точке, используя спектры или исходные записи для диагностики. Формальная приёмка должна следовать методу, применимому к проекту. Уровень звукового давления зависит от точки и звукового поля, а уровень звуковой мощности описывает излучаемую акустическую мощность; их значения в децибелах невзаимозаменяемы. Фиксируйте фон, отражения и настройки измерения, сохраняя одинаковые условия, чтобы связать изменения с исследуемой корректировкой монтажа или режима.

Запись телефона помогает сравнить характер звука, но автоматическое усиление, шумоподавление и отклик микрофона меняют амплитуду. Некалиброванная запись не подтверждает снижение на определённое число децибел.

Добавляйте элементы монтажа постепенно

Создайте воспроизводимый базовый монтаж и поэтапно приближайтесь к полному прибору. Удерживание насоса рукой неудачно как база: хват и мягкие ткани меняют вибрацию. Используйте заданную оснастку и фиксируйте соединения.

Сравните базовый контур, штатную опору, реальные трубки и хомуты, затем корпус. Согласуйте рабочую точку. Если смена трубки изменила давление и расход, запишите новый режим, а не относите все акустические различия к конструкции.

Изменяйте конструкцию при остановленном насосе. Повторяйте измерения в тех же точках и настройках, чтобы отделить эффект от изменений среды и сборки.

Исследуйте резонанс изменением скорости

Если точное исполнение поддерживает регулирование, меняйте скорость в разрешённых пределах, записывая звук, структурную вибрацию, средний расход и оба давления. Узкая громкая полоса может указывать на близость возбуждения к пику структурного отклика; исключите также изменения клапанов и подачи на этой скорости.

Сравнивайте акустический спектр с частотами вращения, циклом перекачки и управлением. Скорость вала определяет частоту одного оборота, но число рабочих событий и импульсов обратной связи за оборот нужно брать из документации механизма и двигателя. Частота PWM, обратной связи скорости и жидкостных пульсаций не взаимозаменяемы.

Если изменение опоры сдвигает громкий диапазон скорости при близких гидравлических и электрических условиях, это основание продолжить исследование резонанса. Одного субъективного впечатления недостаточно.

Проверяйте виброизоляцию вместе с работой насоса

Более мягкий изолятор не всегда лучше. Результат зависит от жёсткости, преднатяга, направления нагрузки и частоты возбуждения. Чрезмерное перемещение нагружает соединения и кабели. Ищите обходные пути: контакт насоса с корпусом, натянутые шланги или жёсткие хомуты, возвращающие вибрацию на панель.

DPL30 и DPL60 предусматривают шланг с внутренним диаметром 3,2 mm; DPL30H — жёсткую трубку 6 × 4 mm с обжимным соединением. Не заменяйте подключение DPL30H обычным шлангом только ради виброизоляции. Длинная мягкая трубка также меняет гидравлику. [F1–F3]

Для гидравлического возбуждения оценивайте подходящее демпфирование и трубки; для панельного отклика — опоры, изоляцию и вибродемпфирующие материалы. При добавлении акустического материала или кожуха проверяйте нагрев двигателя, вентиляцию, видимость утечек и доступ для обслуживания. Принимайте меру, только если одновременно выполняются требования к звуку, расходу, температуре и надёжности.

Сравнивайте FOREACH на одной задаче прибора

Щёточные и бесщёточные исполнения различаются ресурсом и управлением, но бесщёточное не означает автоматически более тихое. Сравнение DPL30 и DPL60 на их собственных максимальных скоростях без нагрузки не определяет лучший вариант для прибора.

Сравнивайте звук и работу при одинаковых требуемом расходе, реальном противодавлении, жидкости и монтаже. Фиксируйте различающиеся настройки скорости. Повышенная напорная способность DPL30H не доказывает акустического преимущества в обычном контуре.

Документируйте основной источник, значимые пути передачи, сопоставимость условий до и после изменения и соблюдение запуска, расхода и температуры. Для технического обсуждения с FOREACH приложите к аудиозаписям фотографии монтажа, схему и записи рабочей точки.

Спецификации и первоисточники

Параметры изделия взяты из приведённых спецификаций FOREACH. Проверяйте инженерные пояснения и предлагаемые испытания для точной модели и фактических условий.
