Как уменьшить пульсации расхода миниатюрного мембранного насоса: измерение и практические меры

Если пульсации расхода миниатюрного мембранного насоса слишком велики, сначала установите реальную форму потока и накопленную подачу у нагрузки. Проверьте всасывание, питание и измерения, затем сравнивайте демпфирование, трубки и изменение скорости. Скачущие цифры расходомера сами по себе не доказывают неисправность насоса и не определяют амплитуду пульсаций.

Периодическая подача, снижение накопленного объёма и искажённая выборка требуют разных действий. Первое оценивают относительно задачи, для второго ищут изменение рабочей точки или неисправность, для третьего исправляют измерительный тракт. Сильная фильтрация может лишь сделать показание внешне стабильным.

Средний и мгновенный расход отвечают на разные вопросы

Возвратно-поступательное вытеснение и работа клапанов создают изменяющийся во времени выходной поток. Трубки, фильтры и нагрузка связывают его с изменениями давления. Фазовый сдвиг нескольких мембран или совместимый демпфер являются возможными подходами к конструкции. До назначения характеристик пульсаций измеряйте эффект у реальной нагрузки.

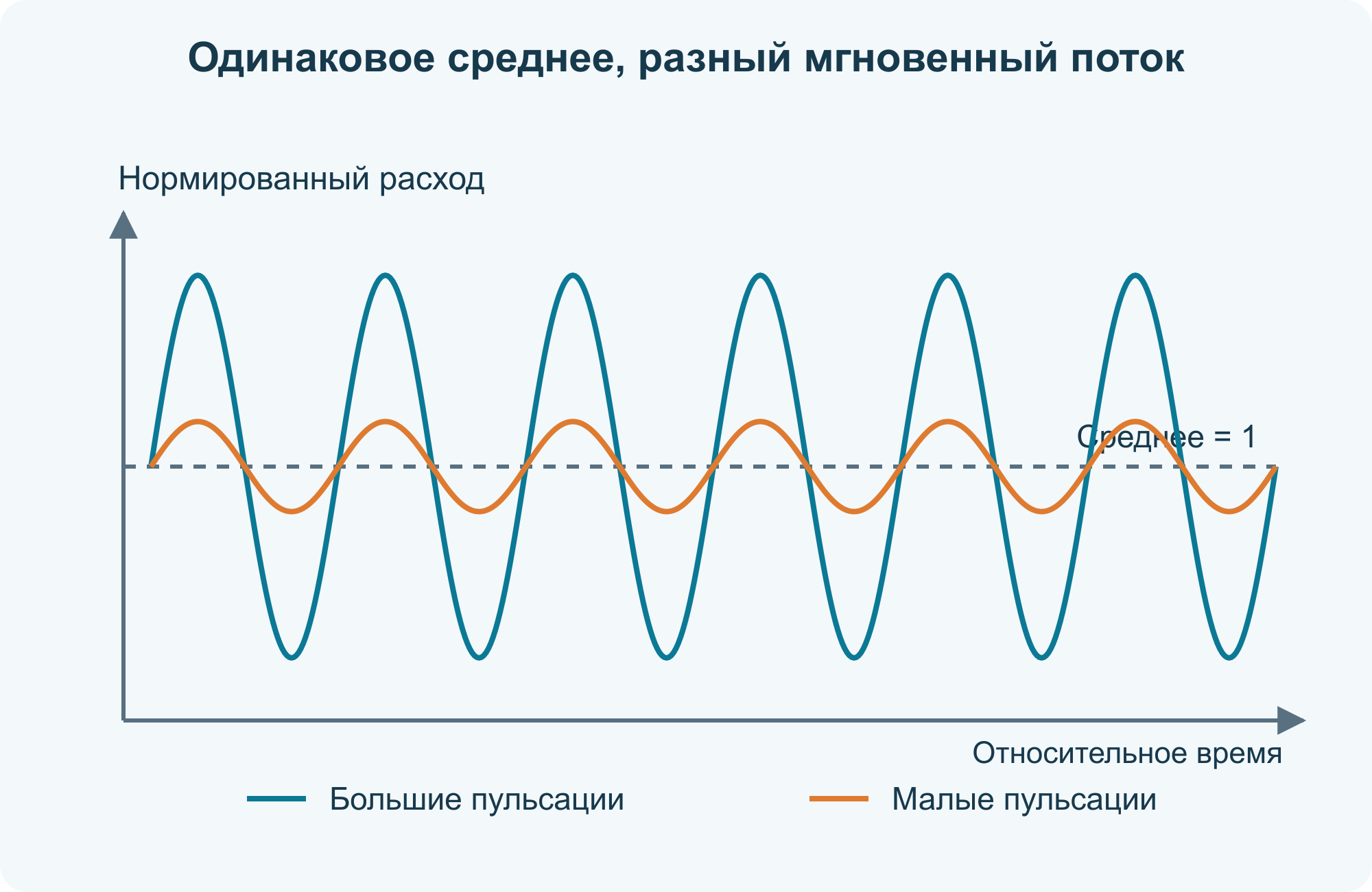

Средний расход характеризует подачу за выбранный интервал, мгновенный — способ доставки этого объёма к нагрузке. Одинаковое среднее возможно при разных пиках, паузах и коротких обратных потоках. Для пополнения резервуара главным может быть общий объём; для проточной ячейки, короткого дозирования или чувствительной к давлению нагрузки важна и форма потока.

Определите место и временной интервал измерения. Данные возле выхода насоса и после расположенного ниже демпфера не являются одинаковыми условиями сравнения.

До анализа формы потока проверьте накопленную подачу

При одинаковых гидравлических условиях взвесьте чистую массу жидкости, собранной за заданное время, и переведите её в объём по плотности при фактической температуре. Изменение массы во времени применяется и в стандарте жидкостного расхода NIST, но точность его установки не является точностью предлагаемого стендового опыта. [N1]

При массе в g, плотности в g/mL и времени в s средний расход в mL/min равен 60 × чистая масса ÷ плотность ÷ время сбора. Не принимайте плотность любой жидкости равной 1. Учитывайте испарение, разбрызгивание и жидкость на поверхностях сборника.

Согласуйте границы измерения. Нельзя сопоставлять весь период запуска по расходомеру со сбором только на установившемся режиме. Снятие форсунки или элемента противодавления для сбора тоже меняет рабочую точку. При стационарной подаче дождитесь стабилизации давления и запасённого объёма и используйте одинаковые интервалы. При пусках и остановках включайте полный цикл, изменение объёма в трубках и подачу после остановки.

Повторяйте равные интервалы, сохраняя массу, интегральное показание расходомера и давление. Стабильное совпадение подтверждает повторяемость накопленной подачи, но не отсутствие реальных пульсаций. Если взвешивание стабильно, а среднее расходомера меняется, проверьте диапазон, калибровку, выборку и пузырьки. Если меняются оба результата, ищите изменение фактической подачи.

Частота обновления дисплея не равна полосе измерения

Тракт включает отклик датчика, внутреннюю выборку и усреднение, чтение по интерфейсу, программную фильтрацию и обновление экрана. Их временные масштабы могут различаться. Повторное чтение одного измерения не создаёт новых отсчётов.

Недостаточная выборка пульсирующего потока может вызвать наложение спектров. Для медленного обновления дисплея сначала соберите достаточное число отсчётов в эффективной полосе, затем усредните нужный интервал. Запуск измерения, его длительность и внутреннее усреднение влияют на сбор данных; частота чтения сама по себе не определяет полосу измерения.

До выбора частоты опроса и защиты от наложения спектров подтвердите динамический отклик, калибровочную жидкость и рабочий диапазон. Выборка выше удвоенной максимальной интересующей частоты — лишь базовое условие, а не доказательство точного измерения узких пиков. Нужны достаточные полоса датчика и временное разрешение; настройки следует согласовать с поставщиком расходомера.

Среднее в диапазоне не исключает насыщения на пиках. При возможном кратком обратном потоке проверьте двунаправленное измерение и интегрирование с правильным знаком.

Сопоставляйте расход с другими сигналами

Записывайте расход, давления на входе и выходе, обратную связь двигателя или напряжение на клеммах на общей временной шкале. Прозрачная трубка помогает локализовать пузырьки, но их вид не различает подсос, выделение растворённого газа и местное парообразование. Совместно проверяйте калибровку по жидкости, отклик датчика на высокочастотные пульсации, пузырьки и механические воздействия, чтобы не принимать ошибки измерения за реальные изменения подачи.

Это диагностические признаки, а не однозначная таблица неисправностей. Пик давления нельзя просто пересчитать в мгновенный расход: связь зависит от динамического сопротивления и места измерения.

Демпфирование меняет также переходный процесс

Если подача и измерения исправны, но нагрузка не допускает такую форму потока, оцените совместимый демпфер, податливость трубок, разрешённую скорость или конфигурацию насоса. Демпфер накапливает и отдаёт жидкость на разных фазах давления. Выбирайте его по рабочему давлению, жидкости, соединениям и доступному месту.

Повышенная податливость может замедлить набор давления и увеличить вытекание после остановки. Длинная мягкая трубка также меняет сопротивление и объём первичного заполнения. Перепроверяйте запуск, установившийся средний расход и остаточный объём, а не только гладкость кривой.

Изменение скорости требует новой проверки рабочей точки. На малой скорости отклик клапанов и эффективный объём за цикл не обязаны оставаться пропорциональными. В замкнутом управлении проверьте выборку, фильтры и динамику привода, чтобы регулятор не пытался отрабатывать каждый импульс и не раскачивал команду двигателя. Используйте только интерфейсы точной конфигурации.

Сравнивайте меры снижения пульсаций у нагрузки

Определяйте низкие пульсации для конкретных жидкости, расхода, противодавления, точки и полосы измерения. Записывайте допустимые колебания и способ расчёта. Сильно отфильтрованный дисплей не является гидравлической характеристикой.

Оценивайте FOREACH DPL при согласованных условиях

Спецификации DPL30, DPL60 и DPL30H содержат расход без нагрузки и зависимости расхода от давления для начального выбора рабочей точки. Это не кривые мгновенных пульсаций; они не задают размах, спектр или ослабление для каждого режима. [F1–F3]

Значение DPL60 600 mL/min не доказывает более сильных пульсаций относительно DPL30. Бесщёточное исполнение не становится автоматически малопульсирующим. Сравнивайте материалы, скорость, состояние всасывания и выходной тракт в одинаковых условиях.

Сохраняйте средний расход и длительность окна, максимумы и минимумы, форму давления, эффективную полосу, точку на нагрузке, температуру, пузырьки и полное обозначение модели. Приёмка должна исходить из требований прибора к расходу, давлению и объёму, а не из необоснованного универсального процента.

Спецификации и первоисточники

Параметры изделия взяты из приведённых спецификаций FOREACH. Проверяйте инженерные пояснения и предлагаемые испытания для точной модели и фактических условий.
