처음에는 정상이다가 유량이 줄어드는 소형 다이어프램 펌프: 저장 용기 통기 점검 방법
소형 다이어프램 펌프가 처음에는 정상적으로 공급하다가 유량이 감소한다고 반드시 펌프가 손상된 것은 아닙니다. 저장 용기에서 흡입할 때는 빠져나간 액체 부피만큼 기체가 설계대로 보충되는지 확인하는 것이 도움이 됩니다. 액면 변화, 필터, 튜브, 출구 부하도 유량 감소의 원인이 될 수 있으므로 증상만으로 통기구 막힘을 확정할 수는 없습니다.
1. 용기가 빠져나간 액체를 보상하는 방식을 확인
단단한 병, 수축 가능한 백, 압력 제어 저장 용기는 작동 방식이 다릅니다. 단단한 병은 보통 설계된 기체 교환 또는 압력 제어 경로가 필요합니다. 수축 가능한 백은 변형으로 부피를 보상할 수 있고, 가압 저장 용기는 조절기와 기체 공급을 점검해야 합니다. 밀폐 상태를 이상으로 판단하기 전에 유로도와 용기 사용 지침을 확인합니다.
통기 기능이 있는 단단한 병에서는 외기 입구, 필터, 연결 튜브, 캡 피팅, 내부 개구부까지 전체 기체 경로를 확인합니다. 구멍이 보인다고 운전 중 통기 용량이 충분한 것은 아닙니다. 젖은 멤브레인, 꺾인 튜브, 액체에 잠긴 내부 개구부는 실제 압력 손실을 바꿀 수 있습니다.
2. 밀폐된 단단한 병을 비우기가 점점 어려워지는 이유
설명을 위한 모델을 가정합니다. 완전히 밀폐된 단단한 병 안에 일정량의 기체가 일정 온도로 존재하고, 증발·용존 기체·누설은 일단 무시합니다. 액체를 빼내면 기상부 부피가 커지고 절대압이 내려갑니다.
P₂,abs = P₁,abs × Vg₁ / (Vg₁ + ΔVliquid)기체량이 일정한 등온 이상기체 근사입니다. P는 절대압, Vg₁은 초기 기상부 부피, ΔVliquid는 빠져나간 액체 부피입니다. 게이지압을 대신 넣으면 안 됩니다.초기 기상부가 100 mL이고 절대압이 101.3 kPa라고 가정합니다. 액체 20 mL를 빼내면 계산값은 101.3 × 100/120 ≈ 84.4 kPa 절대압이며, 초기 대기압을 기준으로 약 −16.9 kPa 게이지압입니다. 이는 설명용 계산이며 FOREACH 펌프나 실제 저장 용기의 측정값이 아닙니다.
실제 용기는 변형되거나 누설될 수 있고 액체는 증발하거나 용존 기체를 방출할 수 있으며 온도도 바뀝니다. 따라서 빼낸 액량만으로 실제 기상부 압력을 결정할 수 없습니다. 이 모델은 기체 보충이 제한될 때 흡입 부담이 점차 커지는 이유를 설명할 뿐이며, 진단에는 측정이 필요합니다.

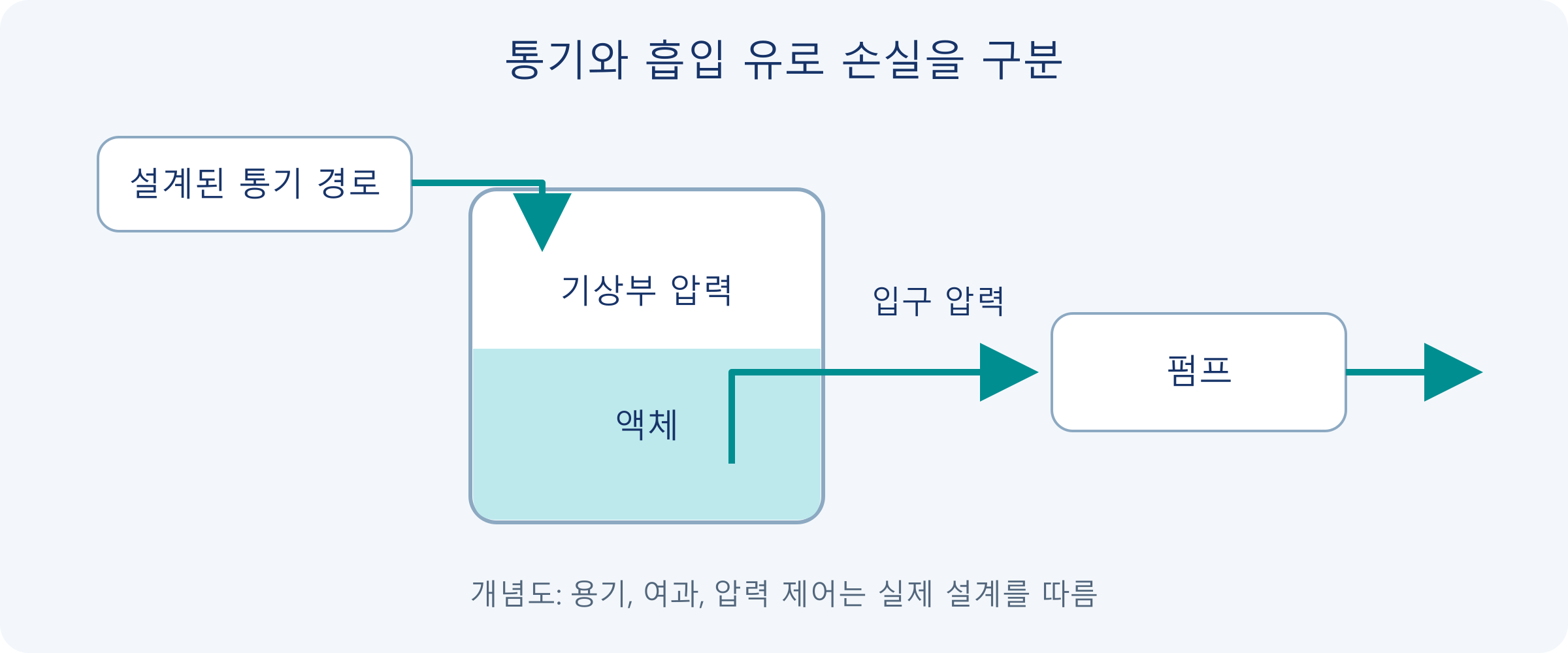

3. 기상부 압력과 흡입 유로 손실을 분리
P입구,abs ≈ P기상부,abs + ρg(z액면 − z입구) − ΔP흡입일관된 압력 단위를 사용하는 정상 상태 근사 관계입니다. ρ는 액체 밀도, z는 높이입니다. 빠른 맥동, 가속, 기액 2상 유동은 추가 분석이 필요합니다.기상부 압력 저하, 액면 하강, 흡입 유로 저항 증가는 모두 펌프 입구 압력을 낮출 수 있습니다. 기상부 측정으로 용기의 기체 보충 상태를 확인하고 입구 압력도 측정하면 액주와 흡입 경로의 복합 영향을 볼 수 있습니다. 출구 유량만으로는 원인을 신뢰성 있게 구분하기 어렵습니다.
다이어프램 펌프의 흡입은 사이클에 따라 변합니다. 느린 센서는 평균값만 표시해 짧은 흡입 문제를 놓칠 수 있습니다. 계측기 설치가 새로운 공기 누설이나 큰 사체적을 만들지 않도록 해야 합니다.
4. 관찰과 통제된 비교로 원인을 좁히기
| 가능한 원인 | 확인할 증거 | 후속 점검 |
|---|---|---|
| 기체 보충 제한 | 전달량이 변하면서 기상부 압력이 설계 상태를 벗어남 | 기체 경로 압력 손실을 확인하고 통제된 시험대에서 설계상 허용되고 검증된 통기 부품으로 비교 |
| 액면 하강 또는 흡입 높이 변화 | 기상부 압력은 정상이나 입구 상태가 액면 높이에 따라 달라짐 | 같은 액면과 설치 높이에서 반복 |
| 흡입 필터 막힘 또는 튜브 변형 | 기상부 압력은 정상이나 흡입 유로 차압이 증가 | 필터, 피팅, 굴곡을 한 조건씩 바꾸며 점검 |
| 입구 측 공기 유입 | 기포가 보이거나 프라이밍 후 잠시 회복 | 연결부 건전성 확인; 눈에 보이는 기포만이 유일한 증거는 아님 |
| 출구 부하 변화 | 전달량이 감소하면서 출구 압력이 상승 | 하류 밸브, 노즐, 튜브, 수집 용기 압력 점검 |
| 전기·온도·액체 상태 변화 | 전압, 전류, 온도 또는 점도 관련 조건 변화 | 다른 조건을 고정한 뒤 비교 |
이 표는 조사 순서를 정리한 것이며 어느 한 행도 고유한 고장 징후를 뜻하지 않습니다. 예를 들어 입구 압력이 점점 음압으로 내려가는 현상은 통기 제한과 액체 흡입 필터 막힘 모두에서 나타날 수 있습니다. 측정 위치 정보와 통제된 비교를 함께 사용해야 합니다.
5. 재현 가능한 통기 점검 절차
- 용기 형식, 허용 압력 및 진공, 액체, 온도, 초기 액면, 기상부 부피, 설치 높이, 설계된 통기 경로를 기록합니다.
- 동일한 전기 및 제어 조건에서 경과 시간, 누적 인출량, 유량, 기상부·입구·출구 압력을 기록합니다. 전압, 전류, 액면 정보도 함께 보관합니다.
- 증상 발생 전과 발생 중 기체 및 액체 경로를 점검합니다. 필터 젖음, 통기 튜브 내 액체, 잠긴 통기 개구부, 튜브 변형을 확인합니다.
- 비교가 필요하면 물이나 적합한 대체 액체를 사용하는 통제된 시험대에서, 설계가 허용하는 방법으로만 통기 부품을 교체합니다. 초기 액면, 온도, 튜브, 동작 시간을 같게 유지합니다.
- 변경 전후의 압력 이력과 전달량을 비교합니다. 두 항목이 함께 개선되고 부품 점검 결과도 일치하면 진단 근거가 강화됩니다. 유량이 잠시 회복된 것만으로는 충분하지 않습니다.
합격 판정은 사용 예정 액면 범위, 최장 운전 시간, 최대 인출 요구량을 포함해야 합니다. 가득 찬 병에서 몇 초 작동하는 것만으로는 부족합니다. 압력 한계와 시험 시간은 용기 제한, 펌프 입구 요구사항, 장비 운전 조건에서 정해야 합니다.
6. 요구량과 허용 압력 손실에 맞춰 기체 경로 선정
압력과 온도가 거의 같을 때는 들어오는 기체의 체적 유량이 빠져나가는 액체 부피를 대체해야 합니다. 기체 유량 사양을 비교하기 전에 기준 압력과 온도를 일치시킵니다. 필터의 유량 수치는 해당 차압과 시험 조건이 함께 제시되어야 의미가 있습니다.
| 선정 입력 | 확보할 데이터 |
|---|---|
| 최대 인출 요구량 | 동시 및 순간 최대 액체 유량과 그에 대응하는 기체 보충량 |
| 허용 기상부 압력 편차 | 용기 허용치, 펌프 입구 요구사항, 공정 제한 |
| 기체 경로 압력 손실 | 해당 기체 유량에서의 필터·튜브·피팅 손실 |
| 젖음과 화학적 노출 | 액체 및 증기 적합성, 설치 방향, 배수 |
| 사용 및 유지보수 | 공급업체의 교체 기준과 비정상 압력 손실 감지 방법 |
구멍을 크게 만드는 것만으로 완전한 선정 기준이 되지는 않습니다. 적용 요구사항 없이 멤브레인 공극 크기나 공통 진공 경보값을 정하면 안 됩니다. 여과, 오염 관리, 화학적 적합성, 기체 경로 저항을 함께 평가해야 합니다.
7. 공급 조건을 확인한 뒤 펌프 선정으로 돌아가기
저장 용기, 입구 유로, 출구 부하를 설계된 조건으로 복구한 다음 펌프가 작업을 완료할 수 있는지 평가합니다. DPL30의 300 mL/min급과 DPL60의 600 mL/min급은 후보 선정의 출발점이며, 실제 사용 가능한 전달량은 운전 압력, 액체, 입구 조건에 따라 달라집니다.
기체 보충이나 흡입 경로가 제한되면 더 큰 펌프가 순간 인출 요구량을 높일 수 있고 회복을 보장하지 않습니다. 시스템 조건이 정리된 뒤 관련 곡선과 실제 조립 상태의 측정값으로 펌프 모델, 튜브 내경, 제어 타이밍 변경 여부를 결정합니다.
자주 묻는 질문
캡을 열었을 때 유량이 회복되면 펌프는 정상인가요?
용기의 경계 조건을 바꾸자 전달량이 달라졌다는 의미입니다. 그것만으로 펌프 문제나 입구 누설을 배제할 수는 없습니다. 허용된 통기 부품 비교와 동기화된 압력 측정으로 원인을 확인해야 합니다.
통기구가 있는 병에도 왜 진공이 생기나요?
기체가 필터, 튜브, 피팅을 지나려면 차압이 필요합니다. 경로가 작거나 막히거나 젖거나 잠겨 있으면 액체 인출 속도만큼 기체를 보충하지 못할 수 있습니다.
밀폐 용기에는 모두 통기구를 만들어야 하나요?
아닙니다. 수축형 백, 가압 저장 용기, 제어 분위기 용기는 자체적인 부피 보상이나 압력 제어 방식을 사용합니다. 모든 용기를 개방형으로 바꾸기보다 설계 목적을 확인해야 합니다.
어느 진공도에서 경보를 울려야 하나요?
용기 허용치, 펌프 입구 조건, 장비 성능 요구사항을 기준으로 정합니다. 이 글의 −16.9 kPa는 가상의 계산값이며 경보 설정값이나 제품 허용 압력이 아닙니다.
더 큰 펌프를 쓰면 점진적인 유량 감소를 막을 수 있나요?
그렇게 단정할 수 없습니다. 기체 보충 제한과 입구 공급 문제부터 해결한 후 실제 운전 조건에서 요구 전달량과 사용 주기를 검증해야 합니다.
