한 대의 소형 다이어프램 펌프에 연결된 여러 세척 노즐의 유량이 다른 이유

펌프 한 대와 매니폴드 하나를 사용한다고 모든 세척 노즐의 전달량이 같아지지는 않습니다. 임상화학 분석기처럼 세척 유로가 병렬인 장비에서는 실제 운전 압력에서 총유량이 충분한지, 각 분기의 전달량이 기준을 만족하는지를 각각 확인해야 합니다. 총유량만 측정하면 공급이 부족한 노즐을 놓칠 수 있습니다. 아래의 수치는 모두 가상의 계산 예시이며 제품 실측 결과가 아닙니다.

1. 노즐별 세척 작업을 정의

막연히 세척용 펌프를 요청하기보다 동시에 작동하는 노즐 수, 노즐별 필요 액량, 밸브 개방 시간, 사전 충전 허용 여부, 최초 및 후속 사이클의 합격 기준을 정합니다. 순차 운전으로 바꾸면 순간 최대 요구 유량과 배치 완료 시간이 모두 달라집니다.

2. 개별 전달량으로 총 요구 유량을 계산

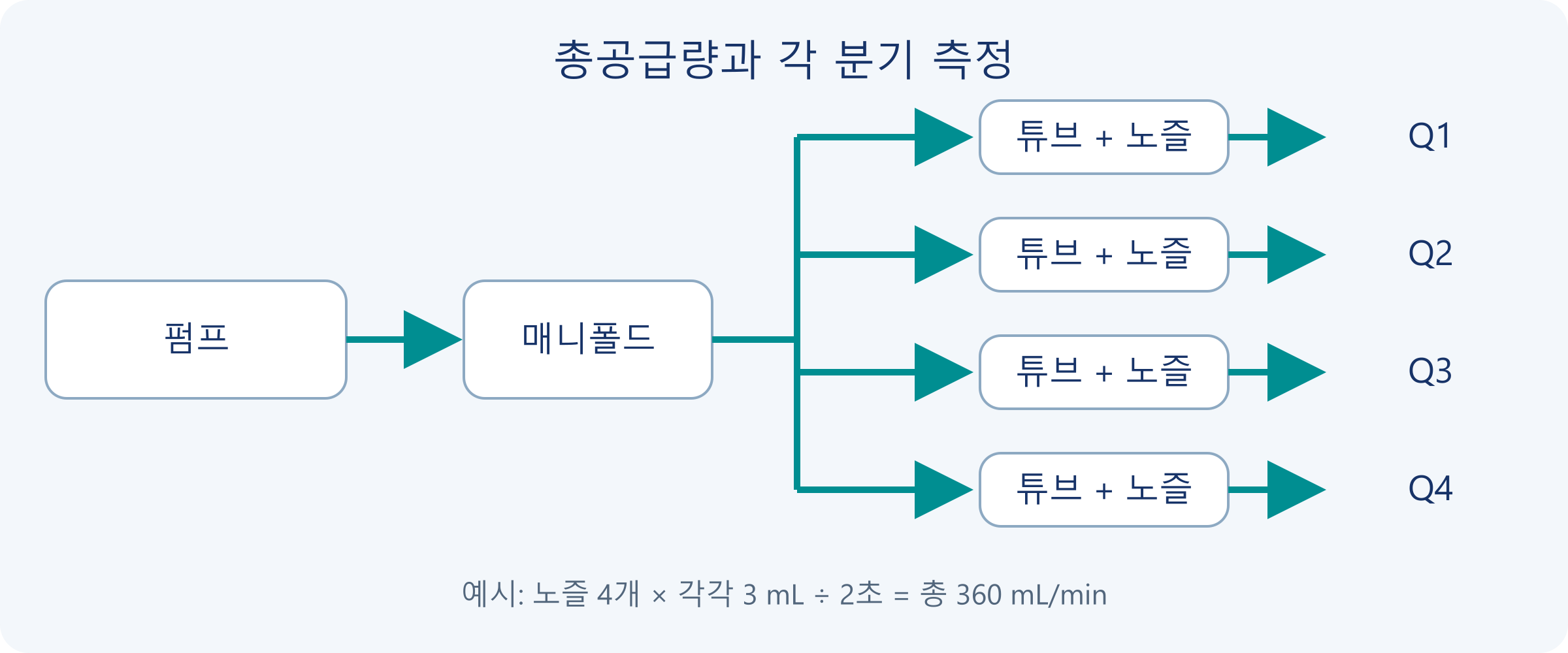

노즐 4개가 동시에 작동하고 각각 유효 전달 시간 2초 안에 3 mL를 공급해야 한다고 가정합니다. 각 분기의 평균 요구 유량은 90 mL/min이며 합계는 360 mL/min입니다. 2초가 단지 제어기의 명령 시간이라면 실제로 액체를 전달하지 않는 시간을 뺀 뒤 요구량을 계산해야 합니다.

FOREACH DPL30과 DPL60 선정 가이드는 각각 300 mL/min, 600 mL/min 유량급을 설명합니다. DPL30의 공칭 수치만으로 가상의 360 mL/min 작업을 충족한다고 볼 수 없습니다. DPL60은 추가 검토 후보이며, 600 mL/min이 설치된 튜브·밸브·노즐을 통과하는 실제 유량을 뜻하지는 않습니다. 지정 전압, 액체, 입구 조건, 필요한 출구 압력에서의 운전점을 확인해야 합니다.

3. 충분한 총유량이 균등 분배를 의미하지는 않음

바이패스나 유의미한 액체 저장이 없고 정상 상태의 거의 비압축성 유동이라면 총유량은 각 분기 유량의 합입니다. 다만 각 분기는 자신의 유효 차압과 저항에 따라 흐릅니다. 공통 압력으로 근사하려면 매니폴드 공급 압력, 출구 압력, 높이 조건이 충분히 유사해야 합니다.

공통 공급 튜브와 매니폴드 입구에는 총유량이 흐르고, 각 하류 튜브에는 해당 분기의 유량만 흐릅니다. 모든 분기를 총유량으로 계산하면 분기 손실을 과대평가합니다. 반대로 공통 튜브에 한 분기 유량만 적용하면 공통 구간의 손실을 과소평가합니다.

4. 내경 민감도를 진단 모델로 활용

다른 조건이 같은 이상적인 튜브 구간에서 내경이 10% 작아지면 저항은 약 1/0.9⁴ = 1.52배가 됩니다. 차압이 같을 때 유량은 원래의 약 0.9⁴ = 65.6%가 됩니다. 이는 이상화한 한 구간의 민감도 계산이며, 전체 펌프 시스템의 유량이 34.4% 감소한다고 예측하는 계산은 아닙니다.

실제 유로에는 노즐 구멍, 피팅, 밸브, 필터와 맥동 유동도 있습니다. 짧은 오리피스, 발달 중인 유동, 난류, 크게 변형되는 튜브에는 적절한 모델이나 부품 데이터가 필요합니다. 확보한 압력 손실 곡선을 사용하고 실제 조립체를 검증해야 합니다. 유로망을 바꾸면 펌프 운전점도 이동할 수 있습니다.

5. 한 시험에서 총량과 모든 분기를 함께 측정

• 설계대로 프라이밍합니다. 액체, 온도, 공급 전압, 저장 용기 액면, 설치 높이, 튜브를 고정하고 각 노즐과 수집 용기에 식별 표시를 합니다.
• 실제 제어 순서에 따라 각 분기의 액체를 수집합니다. 필요할 때 Qᵢ = Vᵢ/t를 계산하되, 짧은 세척 펄스에서는 1회 세척당 전달량이 주 측정값입니다.
• 입구, 출구 또는 매니폴드 압력과 함께 센서 위치, 측정 범위, 샘플링 속도를 기록합니다. 느린 평균 측정으로는 개방 순간의 과도 상태를 놓칠 수 있습니다.
• 동일한 시간 구간에서 분기 수집량의 합과 총전달량을 비교합니다. 바이패스, 리턴, 누설, 저장 액량의 변화는 별도로 계산합니다.
• 기동, 반복 운전, 최대 동시 운전을 각각 평가합니다. 시험 전에 장비 세척 요구사항을 기준으로 반복 횟수와 합격 한계를 정합니다.

총전달량은 합격하지만 한 분기만 불합격이면 분배와 타이밍을 조사합니다. 모든 분기의 유량이 낮으면 압력 측정으로 공급 부족, 공통 유로 손실, 입구 제한, 전원 문제를 구분합니다. 의심되는 노즐이나 튜브를 교환할 때는 한 번에 한 조건만 바꾸고 편차가 해당 부품을 따라 이동하는지 확인합니다.

6. 변경안을 시간과 압력 조건에서 함께 비교

불합격 분기에 필요한 전달량부터 확인합니다. 개별 측정 없이 전압을 높이거나 큰 펌프를 선택하거나 제한기를 추가하면 총량만 달라지고 원인은 남을 수 있습니다. 조정 후에도 모든 노즐, 첫 사이클, 전체 세척 시간을 포함해 같은 합격 판정 방법을 반복합니다.

7. 관련 선정 가이드로 이어서 검토

이 글은 펌프 한 대에서 여러 세척 유로로 액체를 분배하는 문제를 다룹니다. 펌프 선정에는 액체 적합성과 실제 압력 및 제어 요구사항도 필요합니다. 운전 시간이 지나면서 전달량이 감소한다면 저장 용기 통기와 입구 공급 상태를 별도 조건으로 조사해야 합니다.
