Pourquoi plusieurs buses de lavage alimentées par une seule pompe à membrane miniature ont-elles des débits différents ?
Une pompe et un collecteur ne garantissent pas la même distribution à chaque buse. Un analyseur de biochimie clinique ou un autre instrument à voies de lavage parallèles exige deux vérifications : un débit total suffisant à la pression réelle de fonctionnement et une distribution acceptable dans chaque branche. La seule mesure du débit total peut masquer une buse sous-alimentée. Tous les exemples numériques ci-dessous sont des calculs hypothétiques, et non des résultats mesurés sur un produit.
1. Définir la tâche de chaque buse
Remplacez une demande générale de pompe de lavage par des exigences mesurables : nombre de buses simultanément actives, volume par buse, durée d'ouverture des vannes, possibilité de préremplissage et critères d'acceptation du premier cycle et des suivants. Le fonctionnement séquentiel modifie à la fois le débit de pointe et le temps nécessaire à un lot complet.
| Donnée nécessaire | Pourquoi elle compte | Ce qu'il faut consigner |
|---|---|---|
| Volume et tolérance par buse | Définit la distribution exigée pour chaque branche | Volumes collectés individuellement, au-delà de leur moyenne |
| Temps effectif de distribution | Amorçage, démarrage et retard des vannes consomment du temps | Délai entre la commande et l'arrivée réelle de liquide |
| Nombre de branches ouvertes | Définit la demande simultanée maximale | Simultanéité normale et maximale |
| Liquide, température et circuit | Influencent résistance, compatibilité et point de fonctionnement | Lot de liquide, température, diamètre intérieur, longueur et composants |
2. Calculer la demande totale à partir des volumes individuels

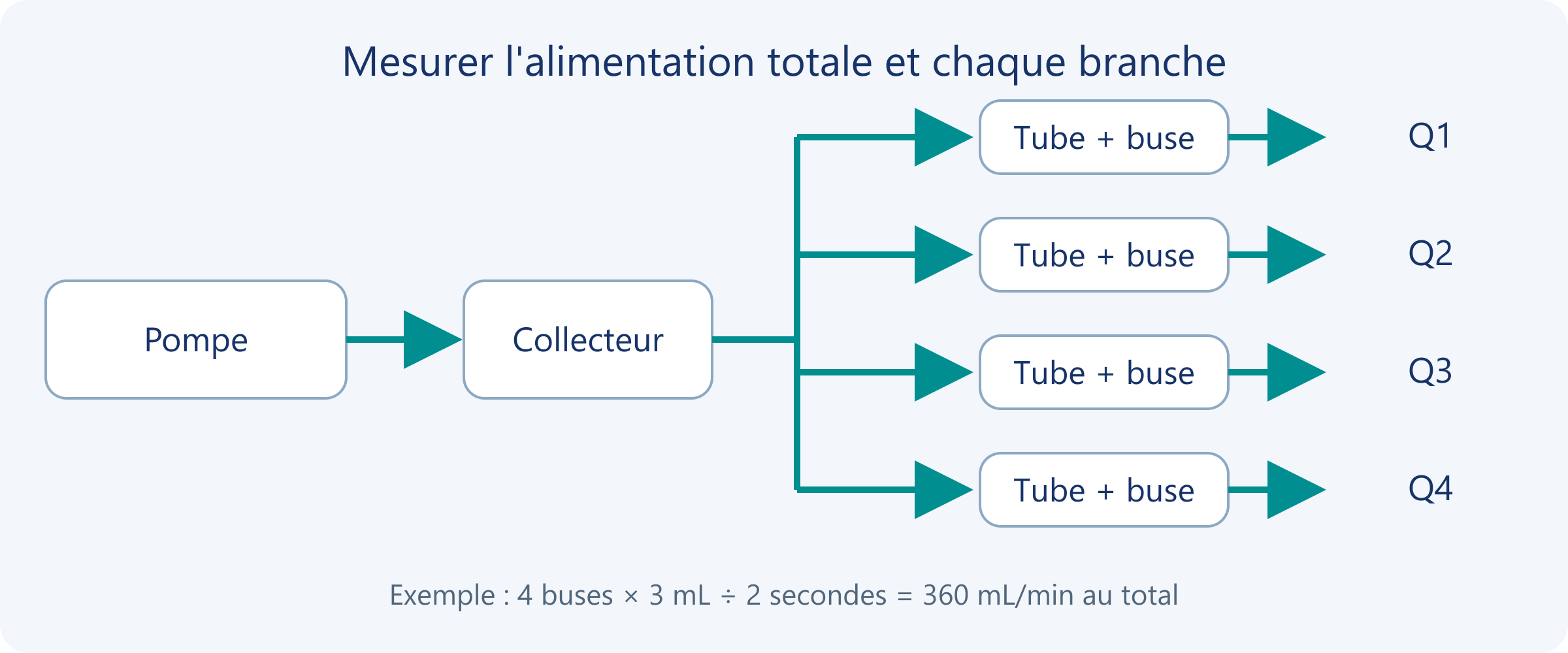

Supposons quatre buses fonctionnant ensemble, chacune devant délivrer 3 mL en deux secondes effectives. Chaque branche nécessite en moyenne 90 mL/min, soit 360 mL/min au total. Si les deux secondes représentent seulement la fenêtre de commande, retranchez les périodes sans distribution utile avant de calculer le besoin.
Qᵢ = 60 × Vᵢ / tᵢ; Qtotal = ΣQᵢAvec V en mL et t en secondes, Q s'exprime en mL/min. Additionnez les branches simultanément actives ; cet exemple n'inclut pas de débit distinct de dérivation ou de retour.Les guides FOREACH DPL30 et DPL60 décrivent respectivement des classes de débit de 300 et 600 mL/min. La valeur nominale DPL30 ne prouve pas qu'elle puisse assurer cette tâche hypothétique de 360 mL/min. DPL60 est un candidat à évaluer : 600 mL/min n'est pas automatiquement le débit disponible à travers les tubes, vannes et buses installés. Confirmez le point de fonctionnement à la tension, avec le liquide, les conditions d'entrée et la pression de sortie requis.
3. Un débit total suffisant ne prouve pas une répartition uniforme
Pour un écoulement stationnaire approximativement incompressible, sans dérivation ni stockage significatif, le débit total est la somme des débits de branche. Chaque branche dépend toutefois de sa propre différence de pression effective et de sa résistance. Une approximation de pression commune n'est utile que si les pressions d'alimentation au collecteur, les pressions de sortie et les hauteurs sont suffisamment proches.
Le tube commun et l'entrée du collecteur transportent le débit total ; chaque tube aval transporte uniquement son débit de branche. Employer le débit total pour chaque branche surestime ses pertes. Employer le débit d'une branche dans le tube commun sous-estime les pertes partagées.
| Origine de l'écart | Observation possible | Points à inspecter |
|---|---|---|
| Diamètre intérieur, longueur ou déformation du tube | Une branche reste constamment plus faible | Tolérances des tubes, profondeur d'insertion, courbures et pincements |
| Différences de buses ou de vannes | La position du faible débit suit un composant permuté | Orifice de buse, contamination, ouverture et synchronisation des vannes |
| Hauteur de sortie ou immersion | La répartition change après modification du montage | Hauteur et immersion des buses, pression du récipient récepteur |
| Bulles ou stockage élastique | Le premier cycle diffère des suivants | Gaz piégé, dilatation des tubes et état d'amorçage |
4. Utiliser la sensibilité au diamètre comme modèle de diagnostic
ΔP = 128 μ L Q / (π d⁴)Pour l'écoulement laminaire stationnaire et pleinement développé d'un liquide newtonien dans un tube droit rigide de section circulaire. μ est la viscosité dynamique, L la longueur et d le diamètre intérieur. Des unités SI cohérentes donnent une perte de pression en Pa.Pour un tronçon idéal identique par ailleurs, un diamètre intérieur inférieur de 10 % produit environ 1/0.9⁴ = 1.52 fois la résistance. À différence de pression identique, le débit devient environ 0.9⁴ = 65.6 % de sa valeur initiale. Ce calcul décrit la sensibilité d'un tronçon idéalisé ; il ne prédit pas une baisse de 34.4 % pour tout le système.
Le circuit installé comprend aussi des orifices de buses, raccords, vannes, filtres et un écoulement pulsé. Les orifices courts, l'écoulement en développement, la turbulence ou les tubes fortement déformables nécessitent des modèles adaptés ou des données de composants. Utilisez les courbes de perte de pression disponibles et vérifiez l'assemblage réel. Une modification du réseau peut aussi déplacer le point de fonctionnement de la pompe.
5. Mesurer le total et toutes les branches dans le même essai
- Amorcez le système selon sa conception. Fixez liquide, température, tension, niveau du réservoir, hauteur de montage et tubes. Identifiez chaque buse et récipient.
- Collectez chaque branche pendant la séquence réelle de commande. Calculez Qᵢ = Vᵢ/t si utile ; pour une courte impulsion de lavage, la mesure principale est le volume délivré par événement.
- Relevez les pressions d'entrée, de sortie ou du collecteur avec les positions des capteurs, leurs plages et fréquences d'échantillonnage. Une moyenne lente peut masquer les transitoires d'ouverture.
- Comparez la somme des collectes de branche à la distribution totale sur la même fenêtre. Comptabilisez séparément dérivation, retour, fuites et variations de liquide stocké.
- Évaluez séparément démarrage, fonctionnement répété et simultanéité maximale. Fixez avant les essais les répétitions et limites d'acceptation à partir des exigences de lavage de l'instrument.
Si le total est conforme mais une branche échoue, examinez répartition et synchronisation. Si toutes sont faibles, utilisez les pressions pour distinguer alimentation insuffisante, pertes communes, limitations d'entrée et problèmes électriques. En permutant une buse ou un tube suspect, ne changez qu'un facteur à la fois et observez si l'écart suit le composant.
6. Comparer les modifications selon le temps et la pression
| Modification | Bénéfice possible | Vérification à renouveler |
|---|---|---|
| Uniformiser dimensions et montage des branches | Réduit les différences de fabrication et de cheminement | Buses, vannes et hauteurs de sortie restent déterminantes |
| Ajouter une résistance contrôlée aux branches à fort débit | Peut équilibrer un état de fonctionnement donné | Consomme la marge de pression et modifie le débit total |
| Laver par groupes ou séquentiellement | Réduit la demande simultanée | Recalculer temps du lot, service des vannes et commande |
| Changer la pompe ou améliorer l'alimentation commune | Peut augmenter la distribution totale au point de fonctionnement | Ne supprime pas automatiquement les différences de résistance |
Partez du volume exigé par la branche défaillante. Augmenter la tension, choisir une pompe plus grande ou ajouter des restrictions sans mesures individuelles peut changer le total sans résoudre la cause. Après réglage, répétez la même méthode d'acceptation, pour toutes les buses, le premier cycle et le temps total de lavage.
7. Poursuivre avec les guides associés
Cette page traite de la répartition d'une pompe vers plusieurs voies de lavage. La sélection exige aussi la compatibilité du liquide et les contraintes réelles de pression et de commande. Si la distribution diminue avec la durée de fonctionnement, examinez séparément la mise à l'air du réservoir et l'alimentation d'entrée.
Choisir une pompe de lavage et de rinçage pour un instrument
Déterminer le point de fonctionnement avec une courbe débit-pression
Effet du diamètre intérieur sur le débit d'une pompe à membrane miniature
Guide de sélection des pompes à membrane pour liquides DPL30
Guide de sélection des pompes à membrane pour liquides DPL60
Débit décroissant en fonctionnement : vérifier la mise à l'air du réservoir
Questions fréquentes
Puis-je diviser le débit total par le nombre de buses ?
Cela donne une moyenne, sans prouver que chaque buse répond à son besoin. Collectez les volumes individuels sur la même fenêtre de commande et vérifiez la distribution minimale et la variation admissible.
Des tubes de même longueur garantissent-ils le même débit ?
Non. Diamètre intérieur, buses, vannes, raccords, hauteur de sortie et gaz piégé comptent aussi. La longueur identique ne couvre qu'une partie de la régularité du montage.
Une pompe de 600 mL/min résoudra-t-elle le problème ?
Une capacité supérieure est pertinente si le débit total au point réel est insuffisant. Les résistances inégales des branches restent à traiter séparément, et le débit nominal doit être confronté à la courbe de la pompe.
Faut-il mesurer le débit moyen ou le volume par lavage ?
Le débit moyen aide à diagnostiquer une distribution continue. Pour un lavage bref, mesurez aussi volume délivré et temps d'achèvement, car démarrage, amorçage et déplacement des vannes peuvent occuper une grande part de la fenêtre.
Quel pourcentage de déséquilibre est acceptable ?
Il n'existe pas de limite unique pour tous les instruments. Déduisez les critères de l'efficacité de nettoyage, des exigences de contamination résiduelle et de la méthode de mesure, puis répartissez les tolérances entre pompe, vannes, tubes et commande.
