Le débit est normal au départ, puis diminue : comment vérifier la mise à l'air du réservoir d'une pompe à membrane miniature ?
Une pompe à membrane miniature dont la distribution est normale au départ puis ralentit n'est pas nécessairement endommagée. Lorsqu'elle prélève dans un réservoir, vérifiez notamment si le gaz remplace le liquide retiré comme prévu. Une baisse peut aussi provenir du niveau, des filtres, des tubes ou de la charge de sortie. Le symptôme seul ne prouve pas une mise à l'air bouchée.
1. Identifier comment le récipient compense le liquide prélevé
Bouteilles rigides, poches souples et réservoirs à pression régulée fonctionnent différemment. Une bouteille rigide nécessite généralement un circuit prévu d'échange gazeux ou de contrôle de pression. Une poche souple peut compenser par déformation ; un réservoir pressurisé exige de contrôler son régulateur et son alimentation en gaz. Examinez le schéma fluidique et les instructions avant de considérer une fermeture étanche comme anormale.
Pour une bouteille rigide ventilée, inspectez tout le trajet gazeux : entrée ambiante, filtre, tube, raccord du bouchon et ouverture interne. Un trou visible ne prouve pas une capacité suffisante en fonctionnement. Une membrane mouillée, un tube plié ou une ouverture immergée peut modifier la perte de pression effective.
2. Pourquoi une bouteille rigide étanche peut devenir plus difficile à vider
Considérez un modèle explicatif : bouteille rigide entièrement étanche, quantité fixe de gaz à température constante, en négligeant provisoirement évaporation, gaz dissous et fuites. Retirer du liquide agrandit le ciel gazeux et abaisse sa pression absolue.
P₂,abs = P₁,abs × Vg₁ / (Vg₁ + ΔVliquid)Approximation isotherme de gaz parfait pour une quantité fixe de gaz. P est la pression absolue, Vg₁ le volume gazeux initial et ΔVliquid le volume de liquide retiré. N'utilisez pas une pression relative.Supposons un volume gazeux initial de 100 mL à 101.3 kPa absolus. Après retrait de 20 mL, le modèle donne 101.3 × 100/120 ≈ 84.4 kPa absolus, soit environ −16.9 kPa relatifs à la pression ambiante initiale. Ce sont des calculs illustratifs, non des mesures sur une pompe FOREACH ou un réservoir réel.
Les récipients réels peuvent se déformer ou fuir ; les liquides peuvent s'évaporer ou dégazer ; la température peut varier. Le seul volume retiré ne détermine donc pas la pression gazeuse réelle. Le modèle explique pourquoi une admission de gaz limitée peut accroître progressivement la difficulté d'aspiration. Le diagnostic exige toujours des mesures.
3. Séparer pression du ciel gazeux et pertes d'aspiration

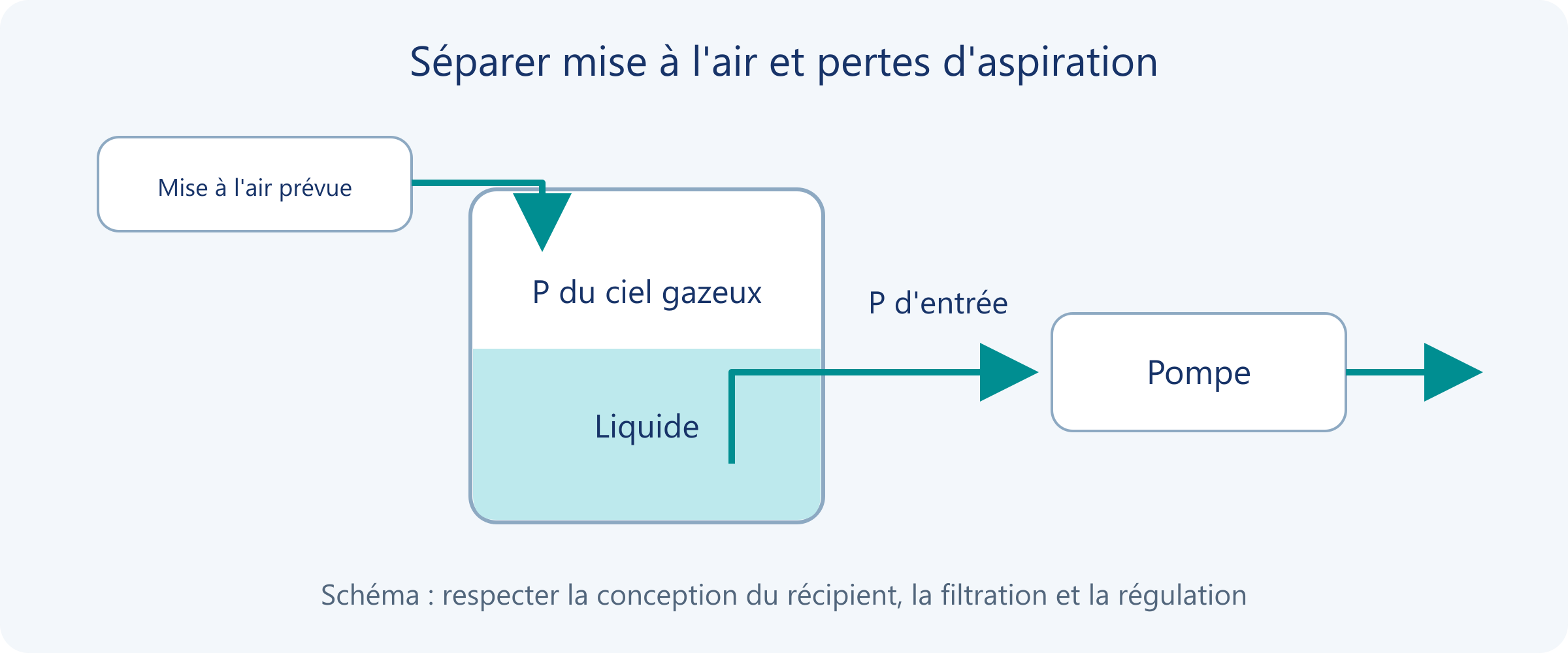

Pentrée,abs ≈ Pgaz,abs + ρg(zsurface − zentrée) − ΔPaspirationRelation stationnaire approchée avec unités de pression cohérentes. ρ est la masse volumique du liquide et z l'altitude. Pulsations rapides, accélération et écoulement diphasique nécessitent une analyse supplémentaire.Une baisse de pression gazeuse, un niveau descendant et une résistance d'aspiration croissante peuvent tous réduire la pression d'entrée de la pompe. Mesurer le ciel gazeux renseigne sur la compensation du récipient. Une mesure d'entrée supplémentaire montre l'effet combiné de la colonne liquide et de la prise d'aspiration. Le débit de sortie seul ne permet pas de distinguer ces causes de façon fiable.
L'aspiration d'une pompe à membrane varie au cours du cycle. Un capteur lent peut ne donner qu'une moyenne, sans exclure des difficultés brèves. L'instrumentation ne doit introduire ni prise d'air nouvelle ni volume mort important.
4. Préciser la cause par observations et comparaisons contrôlées
| Cause possible | Indices à examiner | Vérification complémentaire |
|---|---|---|
| Admission de gaz limitée | La pression gazeuse s'écarte de l'état prévu tandis que la distribution change | Contrôler les pertes gazeuses et comparer un évent autorisé et vérifié sur un banc maîtrisé |
| Baisse de niveau ou variation de hauteur d'aspiration | Pression gazeuse normale, mais conditions d'entrée liées à la hauteur de liquide | Répéter au même niveau et à la même hauteur de montage |
| Filtre d'aspiration bouché ou tube déformé | Pression gazeuse normale et différence de pression d'aspiration accrue | Inspecter filtre, raccords et courbures, un facteur à la fois |
| Entrée d'air à l'aspiration | Bulles ou rétablissement temporaire après amorçage | Vérifier l'intégrité des raccordements ; les bulles visibles ne sont pas le seul indice |
| Charge de sortie variable | La pression de sortie monte pendant que la distribution diminue | Inspecter vannes, buses, tubes aval et pression du récipient récepteur |
| Évolution électrique, thermique ou du liquide | Variation de tension, courant, température ou conditions liées à la viscosité | Maintenir les autres conditions constantes avant comparaison |
Ces observations structurent l'enquête ; aucune ligne n'est une signature de panne exclusive. Une pression d'entrée de plus en plus négative peut provenir d'une mise à l'air restrictive ou d'un filtre liquide bouché. Associez positions de mesure et comparaisons contrôlées.
5. Rendre la vérification reproductible
- Consignez type de récipient, limites de pression et de vide, liquide, température, niveau initial, volume gazeux, hauteur de montage et trajet de mise à l'air prévu.
- À conditions électriques et de commande identiques, relevez temps écoulé, volume cumulé prélevé, débit et pressions gazeuse, d'entrée et de sortie. Conservez aussi tension, courant et niveau de liquide.
- Inspectez les circuits gazeux et liquides avant et pendant le symptôme : filtre mouillé, liquide dans l'évent, ouverture immergée ou tube déformé.
- Si une comparaison est nécessaire, utilisez un banc contrôlé avec de l'eau ou un substitut adapté et remplacez l'évent uniquement selon une méthode permise par la conception. Gardez niveau initial, température, tubes et temps identiques.
- Comparez les historiques de pression et les volumes distribués avant et après. Leur amélioration conjointe, appuyée par l'inspection du composant, renforce le diagnostic ; une brève reprise du débit ne suffit pas.
L'acceptation doit couvrir la plage de niveaux prévue, la plus longue période de fonctionnement et le prélèvement de pointe. Quelques secondes avec une bouteille pleine ne suffisent pas. Limites de pression et durée d'essai doivent découler des restrictions du récipient, des exigences d'entrée de la pompe et du service de l'instrument.
6. Dimensionner le circuit gazeux selon la demande et la perte admissible
À pression et température approximativement égales, le débit volumique de gaz entrant doit généralement remplacer le volume de liquide prélevé. Ramenez les débits gazeux annoncés à des conditions de référence compatibles avant de comparer. Le débit d'un filtre n'a de sens qu'avec sa différence de pression et ses conditions d'essai.
| Donnée de sélection | Informations à obtenir |
|---|---|
| Prélèvement maximal | Débits liquide simultané et de pointe, avec besoin de compensation gazeuse correspondant |
| Écart de pression gazeuse admissible | Limites du récipient, exigences d'entrée de la pompe et contraintes du procédé |
| Pertes du circuit gazeux | Pertes du filtre, des tubes et raccords au débit gazeux pertinent |
| Mouillage et exposition chimique | Compatibilité liquide et vapeur, orientation du montage et drainage |
| Service et entretien | Critères de remplacement du fournisseur et méthode de détection des pertes anormales |
Un orifice plus grand ne constitue pas à lui seul une règle de sélection complète. Ne fixez ni taille de pores ni alarme de vide universelle sans connaître les exigences. Filtration, maîtrise de la contamination, compatibilité chimique et résistance gazeuse doivent être évaluées ensemble.
7. Revenir au choix de la pompe après vérification de l'alimentation
Rétablissez réservoir, aspiration et charge de sortie dans leurs conditions prévues, puis évaluez la capacité de la pompe à accomplir la tâche. Les classes DPL30 à 300 mL/min et DPL60 à 600 mL/min permettent une présélection ; la distribution utilisable dépend toujours de la pression de travail, du liquide et de l'entrée.
Si l'admission de gaz ou l'aspiration est limitée, une pompe plus grande peut accroître la demande instantanée sans garantir le rétablissement. Une fois les conditions établies, utilisez la courbe correspondante et les mesures de l'assemblage pour décider d'un changement de modèle, de diamètre intérieur ou de synchronisation.
Résistance à l'aspiration et au refoulement
Diagnostic d'une perte de capacité d'auto-amorçage
Diagnostic d'aspiration : prises d'air et filtres bouchés
Courbes débit-pression et point de fonctionnement réel
Guide de sélection des pompes à membrane pour liquides DPL30
Guide de sélection des pompes à membrane pour liquides DPL60
Questions fréquentes
Le retour du débit après ouverture du bouchon prouve-t-il que la pompe fonctionne bien ?
Il montre que la modification des conditions du récipient influence la distribution. Cela n'exclut pas à lui seul un problème de pompe ou une entrée d'air. Confirmez par comparaison d'un évent autorisé et mesures de pression synchronisées.
Pourquoi une bouteille ventilée peut-elle encore se mettre en dépression ?
Le gaz a besoin d'une différence de pression pour traverser filtre, tubes et raccords. Un trajet trop petit, bouché, mouillé ou immergé peut ne pas admettre le gaz au rythme du prélèvement liquide.
Tout récipient fermé doit-il avoir un évent ?
Non. Poches souples, réservoirs pressurisés et récipients à atmosphère contrôlée utilisent leurs propres méthodes de compensation ou de régulation. Vérifiez la conception prévue au lieu de transformer chaque récipient en vase ouvert.
À quelle dépression faut-il déclencher une alarme ?
Déduisez-la des limites du récipient, des conditions d'entrée de la pompe et des exigences de l'instrument. Les −16.9 kPa de cet article sont un calcul hypothétique, non un seuil d'alarme ou une pression admissible du produit.
Une pompe plus grande empêchera-t-elle la baisse progressive du débit ?
On ne peut pas le supposer. Corrigez d'abord les restrictions gazeuses ou l'alimentation d'entrée, puis vérifiez distribution et service requis dans les conditions réelles.
