소형 다이어프램 펌프와 연동 펌프, 어떻게 선택할까요? 장비 유로의 장단점 비교

세척 후 재사용하는 고정 유로에는 소형 액체 다이어프램 펌프를 우선 검토할 수 있습니다. 배치마다 접액 유로를 교체하거나 양방향 이송이 필요하면 연동 펌프를 검토할 수 있습니다. 두 방식 모두 실제 액체, 유량, 압력 및 유지보수 조건을 충족해야 하며, 정확도와 맥동, 운용 비용은 구체적인 구성에 따라 비교해야 합니다.

소형 다이어프램 펌프와 연동 펌프의 차이점과 장단점 비교표

장점이 실제로 유효한지는 유로에 따라 달라집니다. 접액 재질, 작동 압력에서의 유량, 운전 주기와 정비 접근성을 확인해야 합니다. 펌프 종류만으로 정확도나 전체 수명 비용의 우열을 판단할 수는 없습니다.

다이어프램 펌프와 연동 펌프의 작동 원리는 어떻게 다를까요?

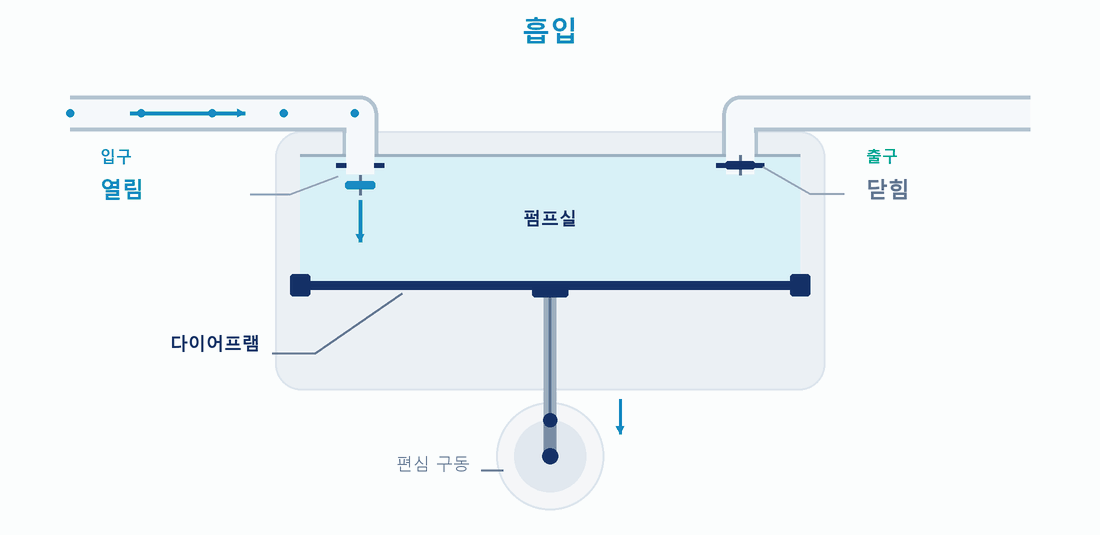

다이어프램 펌프는 유연한 다이어프램을 움직여 챔버 체적을 늘리고 줄입니다. 입구와 출구 밸브가 흡입 및 토출 방향을 정합니다. 액체는 챔버, 다이어프램, 밸브 부품에 접촉하므로 재질 적합성과 세척 범위에 모든 접액 부품을 포함해야 합니다.

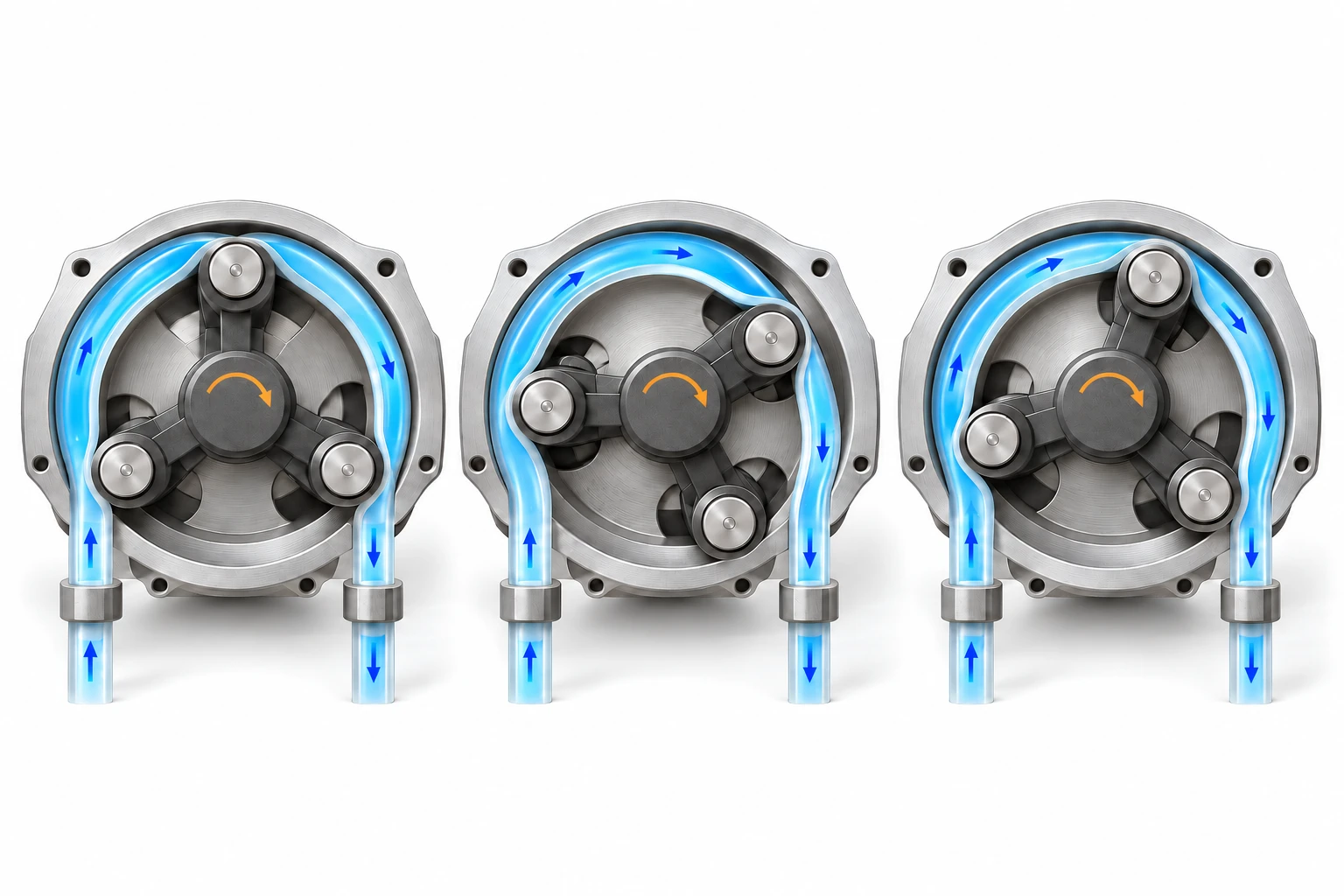

연동 펌프는 롤러가 유연한 튜브를 따라 이동하며 압착해 액체를 밀어냅니다. 롤러 뒤쪽 튜브가 복원되면서 다시 액체가 들어옵니다. 정상 운전 중 액체는 튜브 내부에 머물며 롤러에 닿지 않습니다. 튜브는 유체 차단막인 동시에 반복 변형되는 작동 부품이므로 재질, 치수, 복원력과 사용 상태가 성능에 영향을 줍니다.

다이어프램 펌프와 연동 펌프의 장단점: 정확도, 맥동, 유지보수 비용

접액 방식은 세척과 액체 변경에 어떤 영향을 주나요?

다이어프램 펌프에서 액체를 변경할 때는 내부 접액 부품까지 세척해야 합니다. 외부 튜브만 교체해도 챔버나 밸브의 잔류액은 남을 수 있습니다. 같은 세척액을 장기간 공급하고 세척 효과를 검증할 수 있는 고정 유로라면 재사용 챔버가 유용합니다. 선택한 헤드, 다이어프램, 밸브 재질 각각을 실제 액체 및 세척제와 대조해야 합니다.

연동 펌프는 튜브를 교체하면 해당 구간의 잔류액을 제거할 수 있어 배치 전환 절차에 적용하기 쉽습니다. 공용 저장 용기, 피팅과 하류 부품도 함께 세척하거나 교체해야 합니다. 무균성과 이월 오염은 전체 유로와 절차를 기준으로 검증합니다. 튜브는 내화학성뿐 아니라 온도, 압력, 복원력 및 반복 압착 피로를 견뎌야 하므로 일반 이송용 튜브를 그대로 펌프 튜브로 간주하면 안 됩니다.

각 펌프에서 무엇을 유지보수해야 하나요?

다이어프램 펌프는 롤러가 튜브를 반복 압착하지 않지만 다이어프램, 밸브와 씰은 여전히 마모되거나 손상될 수 있습니다. 침전물, 섬유, 결정이 밸브 폐쇄를 방해하면 역류, 느린 자흡 또는 유량 저하가 나타날 수 있습니다. 내부 청결, 밀봉 상태와 실제 출력을 확인하고 해당 헤드가 현장 정비를 허용하는지도 확인해야 합니다.

연동 펌프 튜브는 액체를 담은 상태에서 반복 변형됩니다. 피로가 누적되면 복원력과 유량이 바뀌고 파열 시 누액이 발생할 수 있습니다. 실제 운전 조건에 맞춰 점검·교체하고 장착을 확인하며 필요하면 다시 교정해야 합니다. 교체가 쉬운 것은 장점이지만 튜브 비용, 작업 시간과 정지 시간은 반복 비용입니다.

두 방식 모두 정비 공간을 확보해야 합니다. 같은 운전 계획을 기준으로 구매, 소모품, 세척, 정비 인력, 교정과 정지 비용을 함께 비교하십시오. 펌프 종류나 구매 가격만으로 전체 수명 비용이 결정되지는 않습니다.

액체 회수나 양방향 이송이 필요하면 무엇이 달라지나요?

일반적인 액체 다이어프램 펌프는 체크 밸브가 흐름 방향을 결정하므로 모터를 역회전해도 액체 흐름이 바로 반전되지는 않습니다. 전용 펌프나 유로 전환 부품이 필요할 수 있습니다. 역회전을 지원하는 연동 펌프는 로터 방향으로 유동 방향을 바꿀 수 있어 토출 후 액체를 되당기는 기능이나 용기 간 양방향 이송의 후보가 됩니다. 헤드, 튜브, 드라이브와 제어 방식의 지원 여부를 확인한 뒤 잔류액과 액적을 시험해야 합니다.

어느 쪽이 더 정확하고 맥동이 적나요?

펌프 종류만으로 판단할 수 없습니다. 다이어프램 왕복과 밸브 개폐, 롤러 압착과 튜브 복원 모두 주기적인 출력을 만듭니다. 평균 유량이 일정해도 순간 피크와 유량이 낮은 구간이 존재할 수 있습니다. 저장 용기 보충은 누적 부피가 중요하지만 유동 셀은 순간 안정성도 요구할 수 있습니다. 실제 사용 지점에서 측정한 뒤 댐퍼, 헤드 조합 또는 제어 보상을 검토해야 합니다.

분주 성능은 목표 용량, 액체, 입구 액면, 출구 압력과 동작 주기를 동일하게 두고 비교합니다. 평균 분주 오차와 반복 분주의 산포를 기록하고 정지 후 재시작도 포함하십시오. 연동 펌프는 새 튜브와 교체 예정 시점에 가까운 튜브를 비교해야 합니다. 시험 조건을 결과와 함께 남겨야 하며 무부하 유량으로 장비 내 분주 정확도를 추정해서는 안 됩니다.

장비 유로 선정: 어떤 상황에서 다이어프램 펌프 또는 연동 펌프를 선택하나요?

같은 액체를 장기간 이송하는 세척·재사용 가능한 고정 유로라면 다이어프램 펌프부터 검토할 수 있습니다. 배치별 접액 경로 교체나 모터 역회전에 의한 양방향 이송이 필요하면 연동 펌프부터 검토합니다. 이후 유량, 배압, 재질과 유지보수 조건으로 구성을 좁힙니다.

다이어프램 펌프를 먼저 검토할 상황

분석기의 고정 세척액 공급, 저장 용기 보충 및 순환 유로가 대표적입니다. 조성이 비교적 일정한 액체를 반복 이송하며 정해진 시간 안에 필요한 양을 공급하거나 배관 부하에서 유량을 유지하는 작업입니다. 재사용 챔버는 펌프 튜브 교체를 줄일 수 있지만 모든 접액 재질의 적합성, 효과적인 세척과 실행 가능한 정비가 전제입니다.

가는 배관, 필터나 세척 노즐을 통과한다면 필요한 배압에서의 유량을 확인해야 합니다. 최고 압력과 무부하 유량은 동시에 만족하는 하나의 작동점이 아닙니다. 장비 내부에서 튜브를 자주 교체하기 어렵다면 정비 주기를 비교하되 수리 접근 공간은 확보해야 합니다.

연동 펌프를 먼저 검토할 상황

시약, 시료 또는 배양액의 배치가 바뀔 때 접액 부품을 교체해야 한다면 탈착식 튜브가 유용하며 일회용 유로도 구성하기 쉽습니다. 공용 병, 피팅, 밸브와 분주 니들까지 전환 범위에 포함하십시오. 헤드 안의 짧은 튜브만 교체해서는 다른 부위의 잔류액이 제거되지 않습니다. 무균 공정에서는 전체 구성과 취급 절차의 검증이 필요합니다.

정방향 공급 후 액체를 되당기거나 두 용기 사이에서 양방향으로 이송할 때 역회전 가능한 연동 펌프를 검토하면 유로 전환 부품을 줄일 수 있습니다. 튜브의 매체 적합성, 허용 압력과 사용 주기를 확인하고 교체 및 재교정에 필요한 공간과 시간을 확보해야 합니다.

세척액 공급, 시약 이송, 폐액 배출용 펌프 선정 비교

펌프 종류만으로 결정할 수 없는 경우

폐액 조성이 변하거나 입자, 섬유, 결정 및 간헐적인 공기가 존재하면 두 방식 모두 매체와 통로를 확인해야 합니다. 연동 펌프에 헤드 체크 밸브가 없다고 모든 입자가 통과하거나 튜브가 손상되지 않는 것은 아닙니다. 폐액 직접 이송과 수거 병에 진공을 거는 방식도 구분해야 합니다. 액체를 허용하지 않는 기체 펌프에는 액체가 들어가지 않도록 해야 하며, 자흡 가능 여부가 무제한 건식 운전을 의미하지는 않습니다.

정밀 분주에서는 출구의 실제 용량이 기준입니다. 시작 지연, 잔류 기체, 출구 압력, 튜브 탄성 및 니들 끝의 잔류액이 결과를 바꿉니다. 전체 동작을 시험하고 두 방식 모두 용량 공차를 만족하지 못하면 정밀 피스톤 펌프나 시린지식 정량 기구도 비교하십시오.

펌프 선정 후 어떤 조건을 검증해야 하나요?

1. 이송, 보충, 폐액 배출, 순환, 정량 분주 중 작업을 정하고 출구의 요구 결과를 명확히 합니다.
2. 액체와 세척제의 농도, 온도, 점도 및 입자·기포 유무를 정리합니다.
3. 작동 유량 또는 용량, 흡입 조건, 출구 압력, 기동·정지 주기 및 일일 가동 시간을 정합니다.
4. 전체 접액 유로를 표시하고 세척할 부품과 교체할 부품을 구분합니다.
5. 구체적인 모델의 곡선, 재질, 제어 방식, 설치 공간 및 정비 접근성을 비교합니다.
6. 실제 장착 유로에서 예상 조건과 사용 단계를 시험하고 유량 또는 용량, 누액, 기동 특성과 공정 합격 결과를 기록합니다.

FOREACH DPL30 및 DPL60 제품 자료를 모델별 다이어프램 펌프 비교의 출발점으로 사용할 수 있습니다. 선택한 구성의 현행 사양과 유량-압력 곡선으로 적합성을 판단하십시오. 모델을 정했다고 시약 적합성, 정량 정확도 또는 연동 펌프의 직접 대체 가능성이 입증되는 것은 아닙니다.
