Selección de una bomba de pistón de 100, 250 o 500 μL para dosificación en química clínica
Para seleccionar una bomba de pistón para química clínica, identifique primero la función del circuito: dispensación directa de reactivo, dosificación de muestra, adición de diluyente o accionamiento de una punta de muestreo mediante líquido de sistema. Los valores de 100, 250 y 500 μL indican capacidades nominales. La decisión depende del volumen realmente entregado por dosis, de cuántas dosis deben dispensarse después de una aspiración y del tiempo disponible para completar la secuencia.
1. Convierta la tarea de dosificación en datos concretos
Si el reactivo atraviesa la cámara de bombeo, la compatibilidad debe abarcar cabezal, pistón, juntas y válvulas. Cuando el líquido de sistema impulsa la muestra en la punta, también deben comprobarse la interfaz entre líquidos, la muestra residual y la transferencia completa. Por ello, volúmenes programados similares pueden exigir circuitos en contacto con el líquido y métodos de verificación distintos.
| Dato de entrada | Qué especificar | Decisión que permite tomar |
|---|---|---|
| Volúmenes por dosis | Volumen mínimo, habitual y máximo realmente entregado, en μL | Intervalo de carrera de trabajo y puntos de ensayo |
| Secuencia de dispensación | Dosis por aspiración; volúmenes iguales o variables | Balance de capacidad y número de aspiraciones |
| Tiempo disponible | Aspiración, conmutación de válvulas, dispensación, estabilización y recarga | Viabilidad del ciclo completo |
| Circuito de líquido | Composición, temperatura, niveles, contrapresión, válvulas y punta | Materiales y entrega real |
| Integración | CAD de la capacidad elegida, conexiones, cables y requisitos del accionamiento | Selección de serie y configuración |
Defina por completo la tarea antes de ordenar las capacidades candidatas. El nombre de un sector no determina el tamaño de la bomba, y los distintos canales de dosificación de un mismo instrumento no tienen por qué utilizar igual capacidad.
2. Una orden de 20 μL utiliza fracciones diferentes de la carrera
Aprovechamiento de la carrera ≈ volumen de dosis programado / capacidad correspondiente a la carrera completaComparación inicial válida cuando desplazamiento y volumen son aproximadamente lineales y las definiciones de orden y carrera útil son coherentes. No predice la exactitud del volumen entregado.| Orden hipotética de 20 μL | Capacidad de 100 μL | Capacidad de 250 μL | Capacidad de 500 μL |
|---|---|---|---|
| Aprovechamiento nominal de la carrera | 20% | 8% | 4% |
| Aspectos que verificar | Entrega real de 20 μL y duración del ciclo | Entrega con carrera corta y dispensación repetida | Entrega con carrera aún menor, ventaja de recarga y espacio |
Estos porcentajes solo describen el intervalo de movimiento. No demuestran que la bomba de 100 μL sea más exacta ni permiten aplicar una especificación de exactitud a carrera completa a una carrera del 4%. Influyen la transmisión, la sincronización de válvulas, las burbujas, la elasticidad de los tubos, las velocidades de aspiración y dispensación y la punta de entrega. La resolución de la orden y el volumen nominal por paso no determinan una dosis mínima fiable.

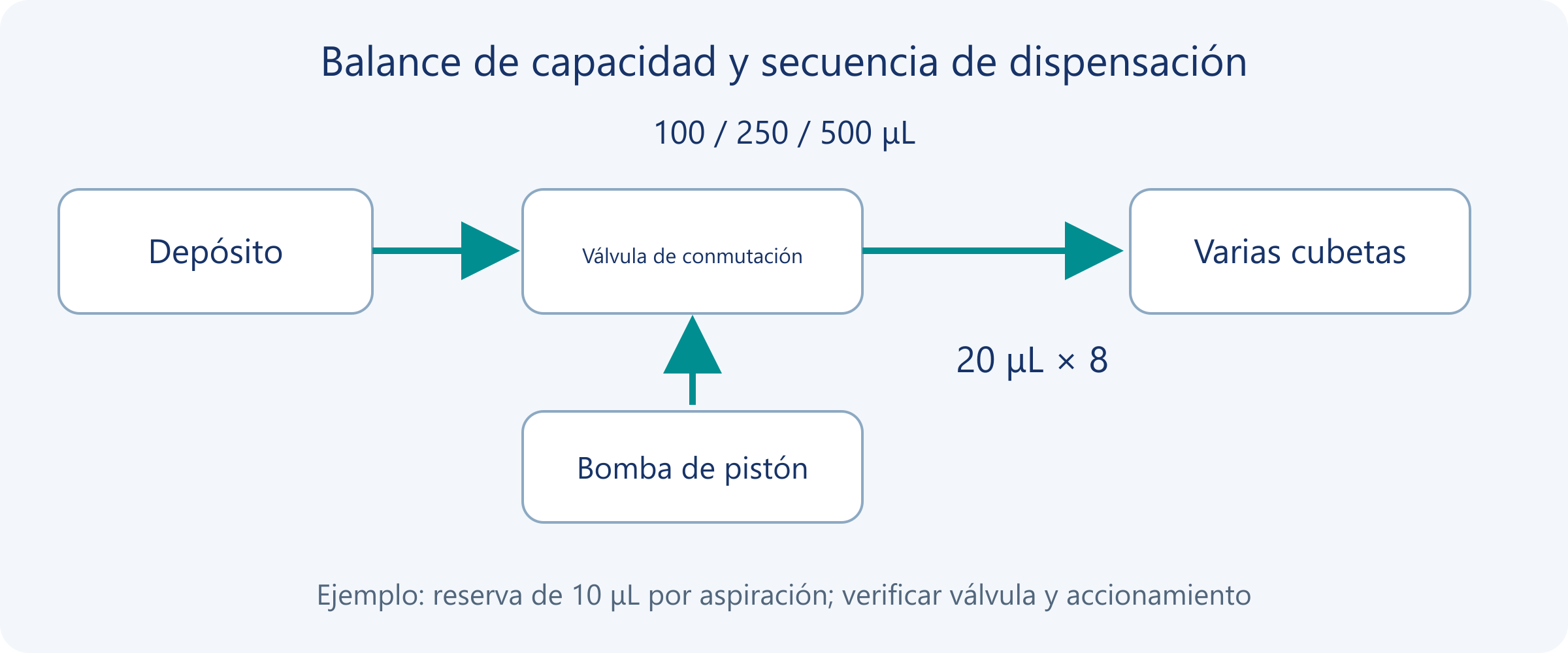

3. Incluya las dosis repetidas y el volumen de reserva
n = floor((Vusable − Vreserve) / Vdose)Para dosis iguales, n estima inicialmente las dispensaciones completas por aspiración. Vusable es el volumen aspirado utilizable confirmado, Vreserve la reserva del proceso y Vdose la dosis programada. Vusable debe ser al menos igual a Vreserve y Vdose debe ser positivo. floor indica redondeo al entero inferior.| Capacidad candidata | Dosis completas por aspiración | Aspiraciones para ocho cubetas | Recargas después de la aspiración inicial |
|---|---|---|---|
| 100 μL | 4 | 2 | 1 |
| 250 μL | 12 | 1 | 0 |
| 500 μL | 24 | 1 | 0 |
Tanto 250 como 500 μL cubren el balance supuesto de ocho cubetas sin otra recarga. Aumentar la capacidad a partir de ahí no reduce las recargas de este lote. Compare después el rendimiento real de las dosis, el espacio y los requisitos de cambio de líquido. Si difieren el volumen útil o las dosis, recalcule las órdenes individuales.
4. Compare la secuencia completa, además de la velocidad de dispensación
Tlote = Σ(Taspiración + Tválvula + Tdispensación + Testabilización + Tmovimiento y otras acciones necesarias)Cuente cada acción tal como ocurre realmente. Si se solapan acciones, determine la ruta crítica a partir de la secuencia de control, sin sumar dos veces los tiempos simultáneos.Evitar una recarga solo ahorra tiempo si esta limita la ruta crítica. Un instrumento que aspira mientras se mueve otro mecanismo difiere de uno que detiene la dosificación para recargar. Una bomba mayor también puede modificar el recorrido de aspiración, las conexiones y las limitaciones de instalación.
- Mantenga constantes el tamaño del lote, las dosis y el líquido, y conserve el registro completo de órdenes.
- Distinga la primera dispensación, la primera tras una recarga, las intermedias y la última.
- Compruebe el volumen entregado antes de comparar la duración del ciclo.
- Al aumentar la velocidad, observe las burbujas, la respuesta de las válvulas y el final de la entrega. La finalización de la orden del motor no demuestra que todo el líquido haya llegado a la cubeta.
5. Compare las configuraciones reales EA, SM y TM
La información de las series FOREACH incluye opciones de 100, 250 y 500 μL en EA, SM y TM. Distinga el posicionamiento de cada serie de las capacidades de una configuración particular. Igual capacidad nominal no implica iguales dimensiones, materiales, conexiones, requisitos de accionamiento ni condiciones de rendimiento.
| Serie | Comparación principal en esta etapa | Información que confirmar |
|---|---|---|
| Bomba de pistón de precisión EA | Adaptación de una plataforma de amplio rango de capacidades a la función del canal | Plano de la capacidad concreta, materiales, conexiones y control |
| Bomba de pistón miniatura SM | Distribución de bomba, válvula, tubos y cables en un instrumento compacto | Envolvente completa de instalación y rendimiento con la dosis de trabajo |
| Bomba de pistón ultracompacta TM | Integración cuando el espacio es aún más limitado | Plano del modelo; cabezal de PMMA y pistón cerámico en la configuración mostrada, con otras configuraciones evaluadas por separado |
La información de EA y SM incluye conexiones de líquido 1/4-28 UNF o M6; las configuraciones TM mostradas utilizan 6-40 UNF. Confirme el plano real y reserve espacio para los racores, las curvas de los tubos y el mantenimiento. Las métricas EA a carrera completa, la información de repetibilidad SM y la validación específica de TM no deben combinarse en una única promesa para las tres series.
6. Verifique las dosis de trabajo, además de la carrera completa
Incluya las dosis mínima, habitual y máxima realmente utilizadas y los estados operativos que puedan modificar la entrega. Elija el número de repeticiones y los criterios de aceptación según los requisitos del instrumento y el objetivo de verificación; un artículo general no sustituye el plan de aceptación del proyecto.
| Grupo de registros | Qué conservar |
|---|---|
| Muestra y circuito | Modelo, configuración, identificador de muestra, válvula, punta, tubos, niveles y contrapresión |
| Líquido y medición | Medio real, temperatura, densidad, instrumento, método e incertidumbre |
| Condiciones de las órdenes | Dosis o pasos, velocidades, tiempos de válvulas, estabilización y tiempo de espera |
| Resultados originales | Masas o volúmenes individuales, identificación de primera dosis/recarga/régimen estable y anomalías |
| Aceptación | Exactitud, repetibilidad, tiempo de entrega, comportamiento de la punta y fundamento de cada criterio |
El ensayo gravimétrico requiere conocer la densidad a la temperatura del líquido y controlar evaporación, gotas retenidas y pérdidas de transferencia. Un procedimiento formal debe evaluar también efectos como las correcciones por empuje del aire y la incertidumbre de medida. Dividir una lectura de masa por la densidad no constituye, por sí solo, un procedimiento completo de calibración.
7. Documente una selección justificada
Indique las dosis y los tiempos requeridos, por qué se retuvo esa capacidad, por qué se eligieron la serie y los materiales, qué condiciones se ensayaron y qué queda sin verificar. En el ejemplo aritmético anterior, 250 μL es una capacidad candidata para reducir recargas. No es una recomendación final para un analizador de química clínica real.
Preguntas frecuentes
¿Por qué no elegir siempre 500 μL?
Si 250 μL ya cubren las dosis repetidas necesarias, 500 μL quizá no eliminen ninguna recarga adicional. Compare el rendimiento real con dosis pequeñas, los tiempos, la instalación y los requisitos de cambio de líquido.
¿Una bomba de 100 μL solo puede dispensar 100 μL cada vez?
No. La capacidad nominal y el volumen por dosis son distintos. El intervalo de dosis utilizable depende de las órdenes, la carrera efectiva y la verificación de la entrega real.
¿Puede utilizarse en el firmware la reserva de 10 μL del ejemplo?
No sin verificarla. Es un valor ilustrativo del balance, no un requisito del producto. El cebado, la carrera útil, los circuitos de válvulas y la estrategia de dispensación determinan la reserva real.
¿Son intercambiables las bombas EA, SM y TM de igual capacidad?
La capacidad por sí sola no demuestra intercambiabilidad. Verifique planos, conexiones, materiales, disposición de válvulas y accionamiento, y rendimiento con la dosis y los tiempos reales.
¿Qué puede hacerse antes del ensayo con reactivo real?
Utilice especificaciones formales y cálculos con supuestos explícitos para preseleccionar candidatos y preparar el circuito de ensayo. La compatibilidad con el medio real y el rendimiento de entrega siguen requiriendo verificación.
