Choisir une pompe à piston de 100, 250 ou 500 μL pour le dosage en biochimie clinique
Pour sélectionner une pompe à piston destinée à la biochimie clinique, identifiez d'abord sa fonction : distribution directe de réactif, dosage d'échantillon, ajout de diluant ou déplacement d'un échantillon à la pointe par un liquide système. Les valeurs de 100, 250 et 500 μL désignent des capacités nominales. Le choix dépend du volume réellement délivré à chaque dose, du nombre de doses après une aspiration et du temps disponible pour l'ensemble de la séquence.
1. Traduire le dosage en données précises
Si le réactif traverse la chambre de pompage, la compatibilité doit couvrir la tête, le piston, les joints et les vannes. Si le liquide système déplace l'échantillon à la pointe, il faut aussi examiner l'interface entre liquides, l'échantillon résiduel et le transfert complet. Des volumes de consigne similaires peuvent donc nécessiter des circuits mouillés et des méthodes de vérification différents.
| Donnée d'entrée | Éléments à préciser | Décision correspondante |
|---|---|---|
| Volumes par dose | Volumes délivrés minimal, habituel et maximal, en μL | Plage de course utile et points d'essai |
| Séquence de distribution | Doses par aspiration ; volumes égaux ou variables | Bilan de capacité et nombre d'aspirations |
| Fenêtre temporelle | Aspiration, commutation des vannes, distribution, stabilisation et remplissage | Faisabilité du cycle complet |
| Circuit de liquide | Composition, température, niveaux, contre-pression, vannes et pointe | Matériaux et volume effectivement délivré |
| Intégration | CAO propre à la capacité, raccordements, câbles et exigences d'entraînement | Choix de la série et de la configuration |
Définissez entièrement la tâche avant de classer les capacités. Le nom d'un secteur ne détermine pas la taille d'une pompe, et les différents canaux d'un même instrument ne doivent pas nécessairement employer la même capacité.
2. Une consigne de 20 μL utilise des fractions de course différentes
Fraction de course utilisée ≈ volume de dose demandé / capacité correspondant à la course complèteComparaison initiale pour une relation déplacement-volume approximativement linéaire et des définitions cohérentes de la consigne et de la course utile. Elle ne prédit pas l'exactitude du volume délivré.| Consigne hypothétique de 20 μL | Capacité de 100 μL | Capacité de 250 μL | Capacité de 500 μL |
|---|---|---|---|
| Fraction nominale de course utilisée | 20% | 8% | 4% |
| Points à vérifier | Distribution réelle de 20 μL et durée du cycle | Distribution à faible course et distributions répétées | Distribution à course encore plus faible, intérêt du remplissage et encombrement |
Ces pourcentages décrivent uniquement l'amplitude du mouvement. Ils ne prouvent pas que la pompe de 100 μL est plus exacte et ne permettent pas d'appliquer une spécification à pleine course à une course de 4 %. La transmission, la synchronisation des vannes, les bulles, la souplesse des tubes, les vitesses d'aspiration et de distribution ainsi que la pointe interviennent. La résolution de commande et le volume nominal par pas ne définissent pas une dose minimale fiable.
3. Intégrer les doses répétées et le volume de réserve
n = floor((Vusable − Vreserve) / Vdose)Pour des doses égales, n estime initialement le nombre de distributions complètes par aspiration. Vusable est le volume aspiré utilisable confirmé, Vreserve la réserve du procédé et Vdose la dose demandée. Vusable doit être au moins égal à Vreserve et Vdose doit être positif. floor désigne l'arrondi à l'entier inférieur.| Capacité candidate | Doses complètes par aspiration | Aspirations pour huit cuvettes | Remplissages après l'aspiration initiale |
|---|---|---|---|
| 100 μL | 4 | 2 | 1 |
| 250 μL | 12 | 1 | 0 |
| 500 μL | 24 | 1 | 0 |
Les capacités de 250 et de 500 μL couvrent toutes deux les huit cuvettes de cet exemple sans remplissage supplémentaire. Augmenter encore la capacité ne réduit donc pas les remplissages de ce lot. Comparez ensuite les performances réelles, l'encombrement et les exigences de changement de liquide. Recalculez chaque consigne si le volume utile ou les doses diffèrent.
4. Comparer la séquence complète, au-delà de la vitesse de distribution

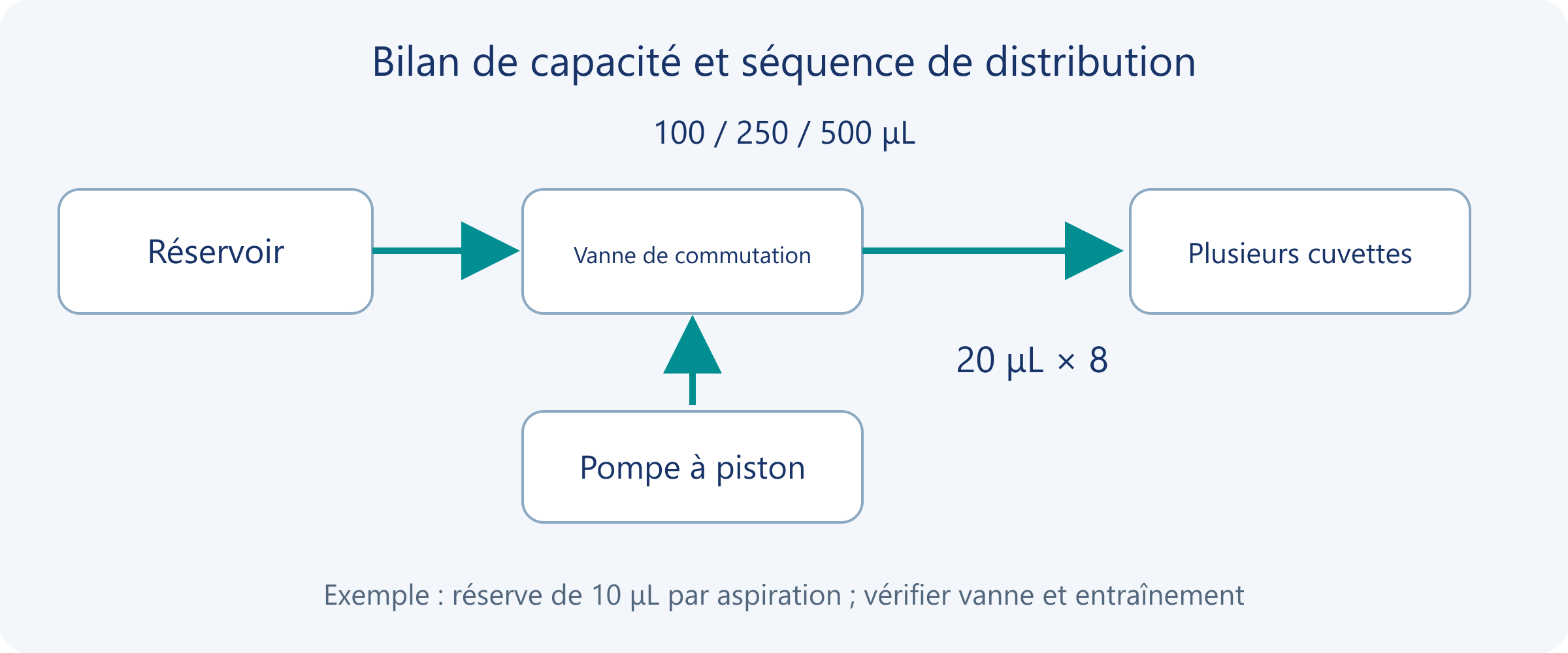

Tlot = Σ(Taspiration + Tvanne + Tdistribution + Tstabilisation + Tmouvement et autres actions nécessaires)Comptez chaque action telle qu'elle se déroule réellement. Si des actions se chevauchent, déterminez le chemin critique à partir de la séquence de commande sans compter deux fois les durées simultanées.Éviter un remplissage ne fait gagner du temps que s'il limite le chemin critique. Un instrument qui aspire pendant le déplacement d'un autre mécanisme diffère de celui qui interrompt le dosage pour se remplir. Une pompe plus grande peut aussi modifier le déplacement d'aspiration, les raccordements et les contraintes d'installation.
- Conservez la même taille de lot, les mêmes doses et le même liquide, ainsi que le journal complet des commandes.
- Distinguez la première distribution, la première après remplissage, les distributions intermédiaires et la dernière.
- Vérifiez le volume délivré avant de comparer les durées de cycle.
- Quand la vitesse augmente, examinez les bulles, la réponse des vannes et la fin de distribution. La fin de la commande moteur ne prouve pas que tout le liquide est arrivé dans la cuvette.
5. Comparer les configurations réelles EA, SM et TM
Les informations des séries FOREACH proposent des capacités de 100, 250 et 500 μL en EA, SM et TM. Distinguez le positionnement d'une série des possibilités d'une configuration particulière. Une capacité nominale identique ne garantit ni dimensions, ni matériaux, ni raccordements, ni entraînement, ni conditions de performance identiques.
| Série | Comparaison principale à ce stade | Informations à confirmer |
|---|---|---|
| Pompe à piston de précision EA | Adaptation d'une plateforme à large choix de capacités à la fonction du canal | Plan propre à la capacité, matériaux, raccordements et commande |
| Pompe à piston miniature SM | Disposition de la pompe, de la vanne, des tubes et des câbles dans un instrument compact | Enveloppe totale d'installation et performances à la dose de travail |
| Pompe à piston ultracompacte TM | Intégration lorsque l'espace est encore plus limité | Plan du modèle ; tête en PMMA et piston céramique dans la configuration présentée, autres configurations à évaluer séparément |
Les informations EA et SM incluent des raccordements fluidiques 1/4-28 UNF ou M6 ; les configurations TM présentées utilisent du 6-40 UNF. Confirmez le plan réel et prévoyez la saillie des raccords, les courbures des tubes et l'accès de maintenance. Les indicateurs EA à pleine course, la répétabilité SM et la validation propre à chaque configuration TM ne doivent pas être réunis en une seule promesse pour les trois séries.
6. Vérifier les doses de travail, en plus de la pleine course
Couvrez les doses minimale, habituelle et maximale réellement utilisées, ainsi que les états de fonctionnement susceptibles de modifier la distribution. Fixez le nombre de répétitions et les critères d'acceptation selon les exigences de l'instrument et l'objectif de vérification ; un article général ne remplace pas le plan de réception du projet.
| Groupe de données | Informations à conserver |
|---|---|
| Échantillon et circuit | Modèle, configuration, identifiant d'échantillon, vanne, pointe, tubes, niveaux et contre-pression |
| Liquide et mesure | Milieu réel, température, masse volumique, instrument, méthode et incertitude |
| Conditions de commande | Dose ou pas, vitesses, synchronisation des vannes, stabilisation et durée de veille |
| Résultats bruts | Masses ou volumes individuels, repères première dose/remplissage/régime établi et anomalies |
| Acceptation | Exactitude, répétabilité, temps de distribution, comportement de la pointe et justification de chaque critère |
Un essai gravimétrique exige la masse volumique à la température du liquide et la maîtrise de l'évaporation, des gouttes retenues et des pertes de transfert. Une procédure formelle doit aussi évaluer les corrections de poussée de l'air et l'incertitude de mesure. Diviser une masse par la masse volumique ne constitue pas, à lui seul, un étalonnage complet.
7. Consigner un choix argumenté
Indiquez les doses et les temps requis, les raisons du choix de capacité, de série et de matériaux, les conditions essayées et les points restant à vérifier. Dans l'exemple arithmétique précédent, 250 μL constitue une capacité candidate pour réduire les remplissages. Ce n'est pas une recommandation finale pour un analyseur réel.
Questions fréquentes
Pourquoi ne pas toujours choisir 500 μL ?
Si 250 μL couvrent déjà les distributions répétées nécessaires, 500 μL n'évitent peut-être aucun remplissage supplémentaire. Comparez les performances réelles aux petites doses, les temps, l'installation et les exigences de changement de liquide.
Une pompe de 100 μL distribue-t-elle seulement 100 μL à chaque fois ?
Non. La capacité nominale et le volume par dose sont différents. La plage utilisable dépend des commandes, de la course effective et de la vérification du volume effectivement délivré.
Peut-on programmer dans le micrologiciel la réserve de 10 μL de l'exemple ?
Pas sans vérification. Il s'agit d'une valeur de bilan illustrative, non d'une exigence produit. L'amorçage, la course utile, les circuits de vannes et la stratégie de distribution déterminent la réserve réelle.
Les pompes EA, SM et TM de même capacité sont-elles interchangeables ?
La capacité seule ne suffit pas. Vérifiez les plans, les raccordements, les matériaux, l'agencement des vannes et de l'entraînement, ainsi que les performances aux doses et aux temps réels.
Que faire avant les essais avec le réactif réel ?
Utilisez les spécifications formelles et des calculs aux hypothèses explicites pour présélectionner les candidats et préparer le circuit d'essai. La compatibilité avec le milieu réel et les performances de distribution restent à vérifier.
