Выбор поршневого насоса на 100, 250 или 500 мкл для дозирования в биохимическом анализаторе
Выбор поршневого насоса для клинической биохимии начинается с определения его задачи: непосредственная подача реагента, дозирование пробы, добавление разбавителя или перемещение пробы в наконечнике системной жидкостью. Значения 100, 250 и 500 мкл обозначают номинальные объёмы насосов. Решение зависит от фактически подаваемого объёма каждой дозы, числа дозирований после одного всасывания и времени на выполнение всей последовательности.
1. Преобразуйте задачу дозирования в конкретные исходные данные
Если реагент проходит через камеру насоса, совместимость проверяют для головки, поршня, уплотнений и клапанов. Если системная жидкость перемещает пробу в наконечнике, дополнительно оценивают границу между жидкостями, остаток пробы и полноту переноса. Поэтому одинаковые заданные объёмы могут требовать разных смачиваемых трактов и методов проверки.
| Исходный параметр | Что указать | Для какого решения |
|---|---|---|
| Объёмы доз | Минимальный, типичный и максимальный фактически подаваемый объём, мкл | Диапазон рабочего хода и точки испытаний |
| Последовательность дозирования | Число доз после всасывания; одинаковые или переменные объёмы | Баланс объёма и число всасываний |
| Допустимое время | Всасывание, переключение клапанов, дозирование, стабилизация и повторное заполнение | Выполнимость полного цикла |
| Жидкостный тракт | Состав и температура жидкости, уровни, противодавление, клапаны и наконечник | Материалы и фактическая подача |
| Интеграция | CAD для выбранного объёма, соединения, кабели и требования к приводу | Выбор серии и исполнения |
Полностью определите задачу до сравнения объёмов. Название отрасли не задаёт размер насоса, а разные дозирующие каналы одного прибора не обязательно должны иметь одинаковый рабочий объём.
2. Команда на 20 мкл использует разную долю хода
Используемая доля хода ≈ заданный объём дозы / объём соответствующего полного ходаПредварительное сравнение при приблизительно линейной зависимости объёма от перемещения и согласованных определениях команды и полезного хода. Оно не предсказывает точность фактической дозы.| Условная команда на 20 мкл | Объём 100 мкл | Объём 250 мкл | Объём 500 мкл |
|---|---|---|---|
| Номинальная используемая доля хода | 20% | 8% | 4% |
| Что проверить | Фактическую подачу 20 мкл и время цикла | Подачу при малом ходе и повторные дозирования | Подачу при ещё меньшем ходе, пользу повторного заполнения и габариты |
Проценты характеризуют только диапазон перемещения. Они не доказывают более высокую точность насоса на 100 мкл и не позволяют переносить характеристику точности полного хода на ход 4%. Важны работа передачи, переключение клапанов, пузырьки, упругость трубок, скорости всасывания и дозирования, а также наконечник. Разрешение команды и номинальный объём на шаг не определяют минимальную надёжно воспроизводимую дозу.

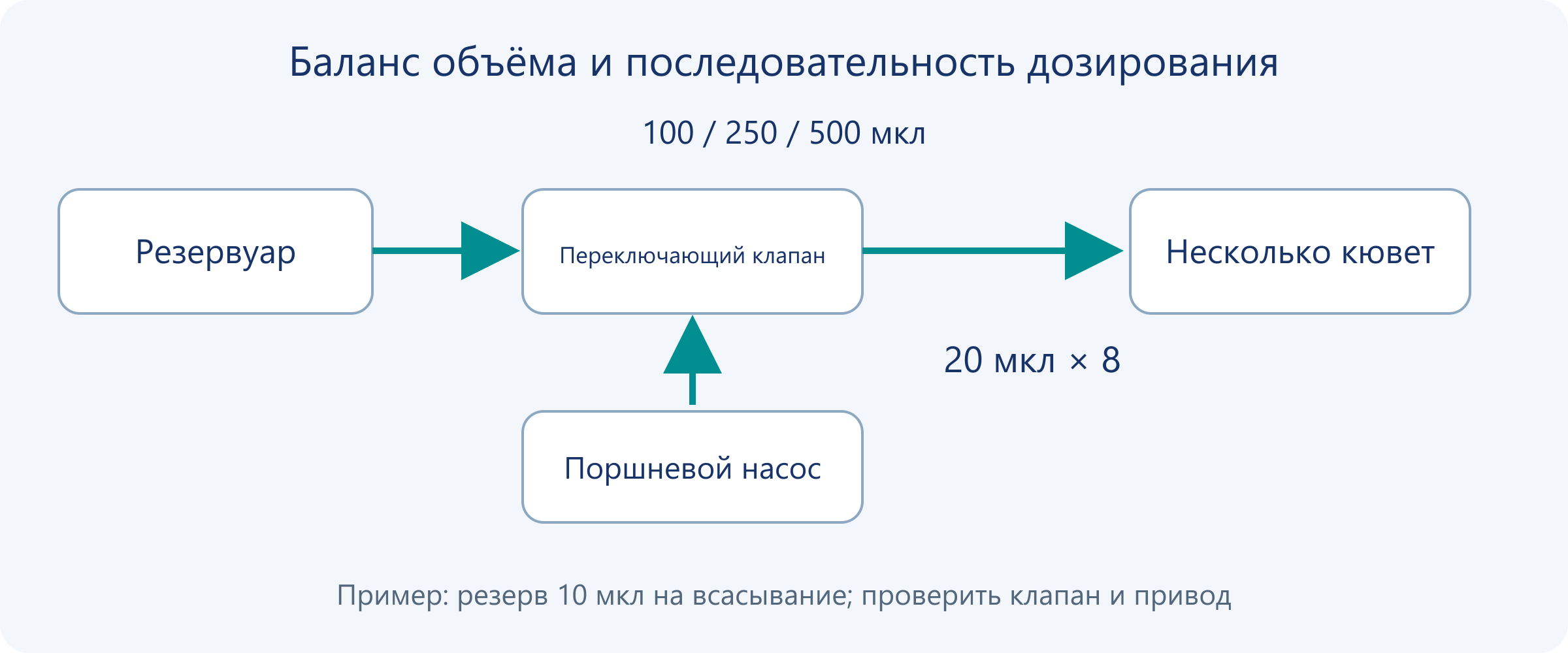

3. Учтите повторные дозы и резервный объём
n = floor((Vusable − Vreserve) / Vdose)Для одинаковых доз n предварительно оценивает число полных дозирований после одного всасывания. Vusable — подтверждённый доступный всосанный объём, Vreserve — технологический резерв, Vdose — заданная доза. Vusable должен быть не меньше Vreserve, а Vdose — положительным. floor означает округление вниз до целого.| Рассматриваемый объём | Полных доз на одно всасывание | Всасываний для восьми кювет | Повторных заполнений после первого всасывания |
|---|---|---|---|
| 100 μL | 4 | 2 | 1 |
| 250 μL | 12 | 1 | 0 |
| 500 μL | 24 | 1 | 0 |
В данном примере и 250, и 500 мкл достаточно для восьми кювет без дополнительного заполнения. Дальнейшее увеличение объёма не уменьшит число заполнений в этой партии. Далее сравнивайте фактическое дозирование, занимаемое место и требования к смене жидкости. При другом полезном объёме или разных дозах пересчитайте отдельные команды.
4. Сравнивайте всю последовательность, а не только скорость дозирования
Tпартии = Σ(Tвсасывания + Tклапана + Tдозирования + Tстабилизации + Tперемещения и других необходимых действий)Учитывайте каждое действие так, как оно выполняется в действительности. Для совмещённых действий определяйте критический путь по алгоритму управления, не суммируя перекрывающиеся интервалы дважды.Исключение повторного заполнения экономит время лишь тогда, когда оно ограничивает критический путь. Прибор, который всасывает жидкость во время перемещения другого механизма, отличается от прибора, останавливающего дозирование для заполнения. Более крупный насос может также изменить путь всасывания, соединения и монтажные ограничения.
- Сохраняйте одинаковые размер партии, дозы и жидкость; записывайте полный журнал команд.
- Отдельно отмечайте первую дозу, первую после заполнения, промежуточные и последнюю дозы.
- Проверьте фактический объём до сравнения времени цикла.
- При повышении скорости контролируйте пузырьки, отклик клапанов и завершение подачи. Завершение команды двигателя ещё не подтверждает полный перенос жидкости в кювету.
5. Сравните реальные исполнения EA, SM и TM
В информации FOREACH для серий EA, SM и TM предусмотрены варианты на 100, 250 и 500 мкл. Назначение серии следует отличать от возможностей конкретного исполнения. Одинаковый номинальный объём не означает одинаковых размеров, материалов, соединений, требований к приводу или условий нормирования характеристик.
| Серия | Основное сравнение на этом этапе | Что подтвердить |
|---|---|---|
| Прецизионный поршневой насос EA | Соответствие платформы с широким выбором объёмов задаче канала | Чертёж для конкретного объёма, материалы, соединения и управление |
| Миниатюрный поршневой насос SM | Размещение насоса, клапана, трубок и кабелей в компактном приборе | Полный монтажный габарит и характеристики при рабочей дозе |
| Ультракомпактный поршневой насос TM | Интеграция при более жёстких ограничениях пространства | Чертёж модели; показанная головка из PMMA и керамический поршень, другие исполнения рассматриваются отдельно |
Для EA и SM указаны жидкостные соединения 1/4-28 UNF или M6; показанные исполнения TM используют 6-40 UNF. Проверьте реальный чертёж и предусмотрите выступание фитингов, изгибы трубок и доступ для обслуживания. Показатели EA при полном ходе, данные повторяемости SM и проверку конкретного исполнения TM нельзя объединять в единое обещание характеристик всех трёх серий.
6. Проверяйте рабочие дозы, а не только полный ход
Охватите фактически используемые минимальную, типичную и максимальную дозы, а также режимы, способные изменить подачу. Число повторов и критерии приёмки выбирают по требованиям прибора и цели проверки; общая статья не заменяет план приёмочных испытаний проекта.
| Группа записей | Что сохранить |
|---|---|
| Образец и схема | Модель, исполнение, идентификатор образца, клапан, наконечник, трубки, уровни и противодавление |
| Жидкость и измерение | Реальная среда, температура, плотность, прибор, метод и неопределённость |
| Параметры команд | Доза или шаги, скорости, времена клапанов, стабилизация и длительность ожидания |
| Исходные результаты | Отдельные значения массы или объёма, отметки первой дозы/заполнения/установившегося режима и отклонения |
| Приёмка | Точность, повторяемость, время подачи, поведение наконечника и обоснование каждого критерия |
Гравиметрическое испытание требует плотности при соответствующей температуре жидкости и контроля испарения, удерживаемых капель и потерь при переносе. Формальная процедура также должна учитывать поправки на выталкивающую силу воздуха и неопределённость измерений. Деление показания массы на плотность само по себе не является полной процедурой калибровки.
7. Зафиксируйте обоснование выбора
Укажите требуемые дозы и времена, причины выбора объёма, серии и материалов, испытанные условия и ещё не проверенные пункты. В приведённом арифметическом примере 250 мкл — один из кандидатов для сокращения заполнений. Это не окончательная рекомендация для реального биохимического анализатора.
Частые вопросы
Почему не всегда выбирать 500 мкл?
Если 250 мкл уже хватает для требуемой серии доз, переход на 500 мкл может не исключить ни одного дополнительного заполнения. Сравните фактическую работу с малыми дозами, время, монтаж и требования к смене жидкости.
Насос на 100 мкл подаёт только по 100 мкл за один раз?
Нет. Номинальный объём и разовая доза — разные величины. Допустимый диапазон доз зависит от команд, эффективного хода и проверки фактической подачи.
Можно ли сразу задать в прошивке резерв 10 мкл из примера?
Без проверки нельзя. Это иллюстративная величина для расчёта, а не требование к изделию. Реальный резерв определяется заполнением, полезным ходом, клапанными трактами и стратегией дозирования.
Взаимозаменяемы ли EA, SM и TM одинакового объёма?
Объём сам по себе не подтверждает взаимозаменяемость. Проверьте чертежи, соединения, материалы, расположение клапанов и привода, а также характеристики при реальных дозах и временах.
Что можно сделать до испытаний с реальным реагентом?
По официальным спецификациям и расчётам с явно указанными допущениями можно отобрать кандидатов и подготовить испытательный тракт. Совместимость с реальной средой и фактическую подачу всё равно необходимо проверить.
