임상화학 분석기 분주용 100, 250, 500 μL 피스톤 펌프 선택 방법
임상화학 분석기용 피스톤 펌프를 선정할 때는 먼저 유로의 역할을 구분해야 합니다. 시약 직접 분주, 검체 계량, 희석액 주입, 시스템 액체를 이용한 샘플링 팁 구동은 서로 다른 작업입니다. 100, 250, 500 μL는 펌프의 공칭 용량입니다. 실제 선택은 1회에 전달해야 하는 액량, 한 번 흡입한 뒤 필요한 분주 횟수, 전체 동작을 끝내야 하는 시간에 따라 달라집니다.
1. 분주 작업을 구체적인 입력 조건으로 정리
시약이 펌프 챔버를 통과한다면 펌프 헤드, 피스톤, 씰, 밸브의 재료 적합성을 모두 확인해야 합니다. 시스템 액체로 팁의 검체를 밀어내는 방식에서는 액체 사이의 경계면, 잔류 검체, 완전한 이송도 살펴야 합니다. 따라서 같은 명령 액량이라도 접액 유로와 검증 방법은 다를 수 있습니다.
| 입력 항목 | 명시할 내용 | 판단에 사용하는 항목 |
|---|---|---|
| 1회 분주량 | 실제 전달량의 최솟값, 대표값, 최댓값(μL) | 작업 스트로크 범위와 시험 지점 |
| 분주 순서 | 흡입 1회당 분주 횟수, 동일 또는 가변 분주량 | 용량 배분과 흡입 횟수 |
| 허용 시간 | 흡입, 밸브 전환, 분주, 안정화, 재충전 | 전체 사이클의 실행 가능성 |
| 액체 유로 | 액체 조성, 온도, 액면, 배압, 밸브, 팁 | 재료와 실제 전달 상태 |
| 장비 통합 | 용량별 CAD, 연결부, 케이블, 구동 요구사항 | 시리즈와 구성 선택 |
후보 용량의 우선순위를 정하기 전에 작업 조건부터 완성합니다. 산업 분야 이름만으로 펌프 크기를 정할 수 없으며, 같은 장비의 서로 다른 계량 채널이 반드시 같은 용량을 사용할 필요도 없습니다.
2. 20 μL 명령에서도 스트로크 사용 비율은 달라짐
스트로크 사용 비율 ≈ 명령 분주량 / 해당 전체 스트로크 용량변위와 액량이 대략 선형 관계이고 명령 및 유효 스트로크의 정의가 일치할 때 사용하는 초기 비교입니다. 실제 전달량의 정확도를 예측하는 식은 아닙니다.| 가상의 20 μL 명령 | 100 μL 용량 | 250 μL 용량 | 500 μL 용량 |
|---|---|---|---|
| 공칭 스트로크 사용 비율 | 20% | 8% | 4% |
| 검증 중점 | 실제 20 μL 전달량과 사이클 시간 | 짧은 스트로크 전달 성능과 반복 분주 | 더 짧은 스트로크 전달 성능, 재충전 이점, 설치 공간 |
이 비율은 이동 범위만 설명합니다. 100 μL 펌프의 정확도가 더 높다는 증거가 아니며, 전체 스트로크 정확도 사양을 4% 스트로크에 적용할 근거도 아닙니다. 전달계의 동작, 밸브 타이밍, 기포, 튜브 탄성, 흡입 및 분주 속도, 전달 팁이 모두 영향을 줍니다. 명령 분해능과 스텝당 공칭 액량만으로 신뢰할 수 있는 최소 분주량을 정할 수 없습니다.

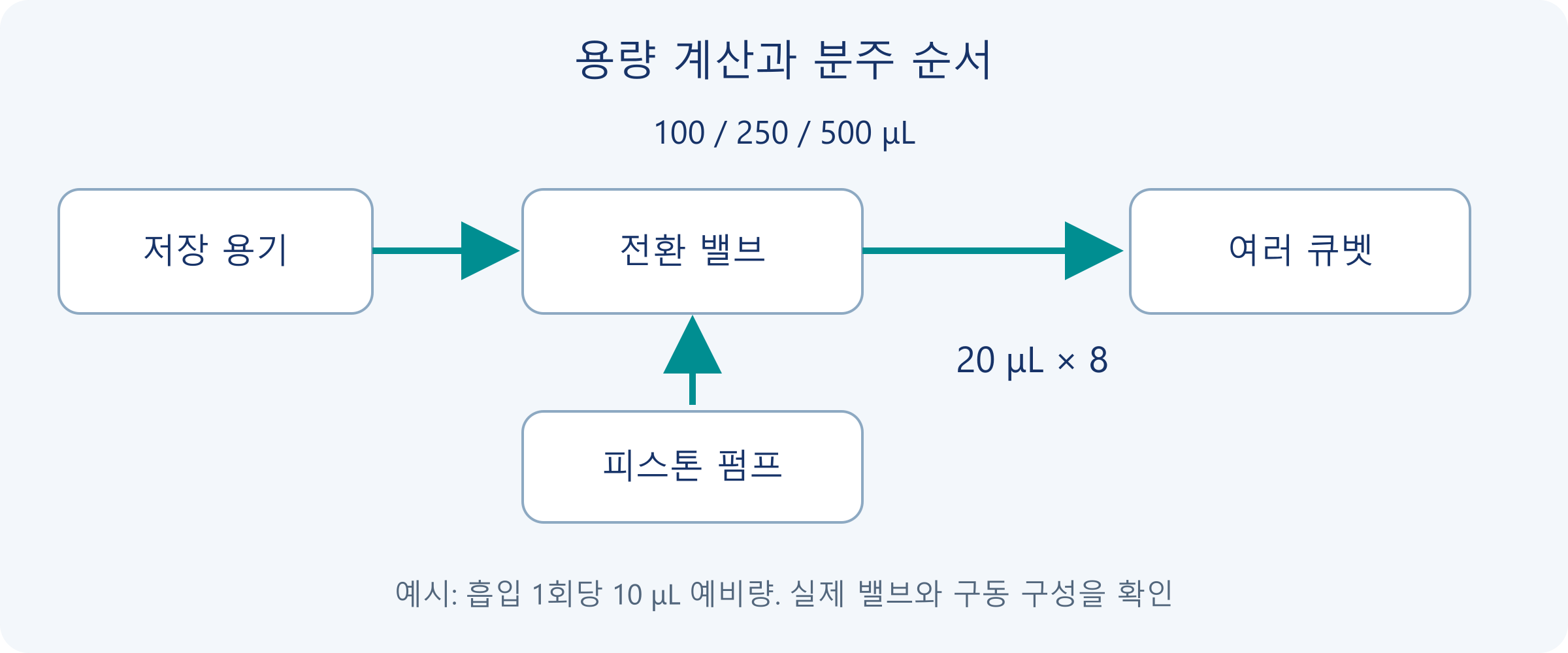

3. 연속 분주량과 예비 액량을 용량 계산에 포함
n = floor((Vusable − Vreserve) / Vdose)동일 액량을 분주할 때 n은 흡입 1회당 가능한 완전한 분주 횟수의 초기 추정값입니다. Vusable은 확인된 사용 가능 흡입량, Vreserve는 공정 예비 액량, Vdose는 명령 분주량입니다. Vusable은 Vreserve 이상이어야 하며 Vdose는 양수여야 합니다. floor는 소수점 이하를 버려 정수로 내림한다는 뜻입니다.| 후보 용량 | 흡입 1회당 완전한 분주 횟수 | 큐벳 8개에 필요한 흡입 횟수 | 최초 흡입 후 재충전 횟수 |
|---|---|---|---|
| 100 μL | 4 | 2 | 1 |
| 250 μL | 12 | 1 | 0 |
| 500 μL | 24 | 1 | 0 |
가정한 8개 큐벳 작업은 250 μL와 500 μL 모두 추가 충전 없이 수행할 수 있습니다. 이 지점을 넘어 용량을 늘려도 이 배치의 재충전 횟수는 줄지 않습니다. 다음으로 실제 분주 성능, 설치 공간, 액체 교체 조건을 비교합니다. 유효 액량이나 각 분주량이 다르면 개별 명령 기준으로 다시 계산합니다.
4. 분주 속도뿐 아니라 전체 동작 순서를 비교
T배치 = Σ(T흡입 + T밸브 + T분주 + T안정화 + T이동 및 기타 필수 동작)각 동작이 실제로 발생하는 횟수와 시간을 계산합니다. 여러 동작이 겹치면 제어 순서에서 임계 경로를 찾아야 하며, 겹치는 시간을 두 번 더하면 안 됩니다.재충전이 임계 경로를 제한할 때에만 재충전 생략으로 전체 시간이 줄어듭니다. 다른 기구가 움직이는 동안 흡입하는 장비와, 분주를 중단하고 재충전하는 장비는 다릅니다. 더 큰 펌프는 흡입 이동 거리, 유로 연결 방식, 설치 제약도 바꿀 수 있습니다.
- 배치 크기, 분주량, 액체를 동일하게 유지하고 전체 명령 기록을 보관합니다.
- 첫 분주, 재충전 직후 첫 분주, 중간 분주, 마지막 분주를 구분합니다.
- 사이클 시간을 비교하기 전에 실제 전달량을 확인합니다.
- 속도를 높일 때는 기포, 밸브 응답, 분주 종료 상태를 살핍니다. 모터 명령이 끝났다고 액체가 큐벳에 완전히 전달되었다고 볼 수는 없습니다.
5. EA, SM, TM의 실제 구성을 비교

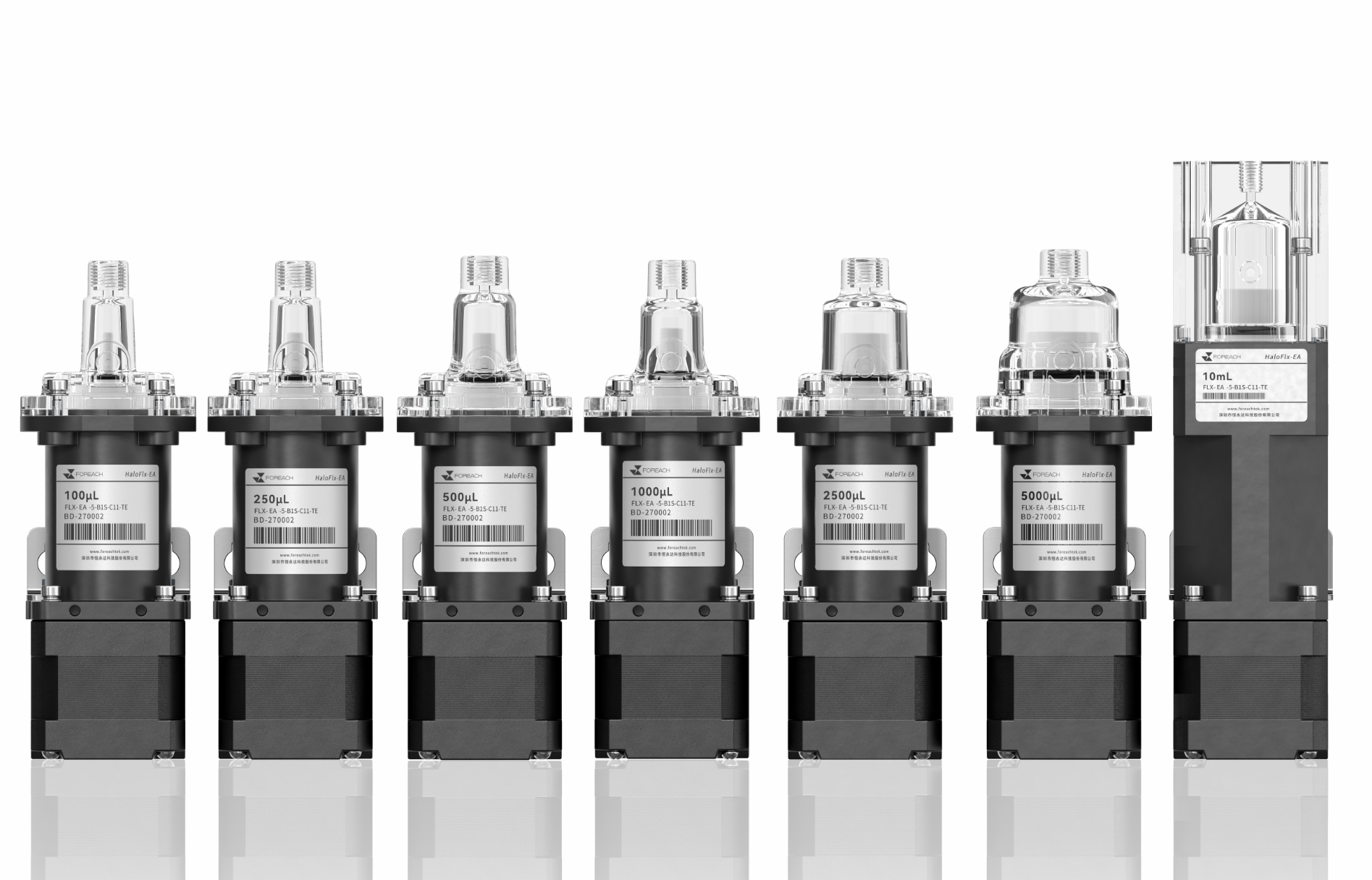

FOREACH EA, SM, TM 시리즈 정보에는 100, 250, 500 μL 용량 옵션이 포함되어 있습니다. 시리즈의 용도와 개별 구성의 성능은 구분해서 확인해야 합니다. 공칭 용량이 같다고 치수, 재료, 연결부, 구동 요구사항, 성능 조건이 같지는 않습니다.
| 시리즈 | 이 단계의 주요 비교 항목 | 확인할 정보 |
|---|---|---|
| EA 정밀 피스톤 펌프 | 폭넓은 용량 플랫폼이 해당 채널 작업에 맞는지 검토 | 용량별 도면, 재료, 연결부, 제어 방식 |
| SM 소형 피스톤 펌프 | 소형 장비 내부의 펌프, 밸브, 튜브, 케이블 배치 | 전체 설치 외형 공간과 실제 작업 분주량에서의 성능 |
| TM 초소형 피스톤 펌프 | 공간 제약이 더 큰 장비에 통합 | 모델 도면, 제시된 PMMA 헤드와 세라믹 피스톤 구성 확인; 다른 구성은 별도 검토 |
EA와 SM 시리즈 정보에는 1/4-28 UNF 또는 M6 유체 연결부가 포함되며, 제시된 TM 구성은 6-40 UNF를 사용합니다. 실제 도면을 확인하고 피팅 돌출부, 튜브 굴곡, 유지보수 공간을 확보합니다. EA의 전체 스트로크 지표, SM의 반복성 정보, TM의 구성별 검증 결과를 합쳐 세 시리즈 모두에 적용되는 하나의 성능 보장으로 표현하면 안 됩니다.
6. 전체 스트로크와 함께 실제 작업 분주량을 검증
실제로 사용하는 최소·대표·최대 분주량과 전달 성능에 영향을 줄 수 있는 운전 상태를 포함합니다. 반복 횟수와 합격 기준은 장비 요구사항과 검증 목적에 따라 정해야 합니다. 일반 기술 문서가 프로젝트의 인수 시험 계획을 대신할 수는 없습니다.
| 기록 구분 | 보관할 내용 |
|---|---|
| 시료와 회로 | 모델, 구성, 시험품 ID, 밸브, 팁, 튜브, 액면, 배압 |
| 액체와 측정 | 실제 매체, 온도, 밀도, 측정기, 방법, 불확도 |
| 명령 조건 | 분주량 또는 스텝 수, 속도, 밸브 타이밍, 안정화 및 대기 시간 |
| 원시 결과 | 각 질량 또는 체적 측정값, 첫 분주·재충전·정상 상태 구분, 이상 현상 |
| 합격 판정 | 정확도, 반복성, 전달 시간, 팁 동작 및 각 기준의 근거 |
중량법 시험에는 해당 액온에서의 밀도와 증발, 잔류 액적, 이송 손실 관리가 필요합니다. 정식 절차에서는 공기 부력 보정과 측정 불확도 등의 영향도 평가해야 합니다. 질량 측정값을 밀도로 나누는 것만으로 완전한 교정 절차가 되지는 않습니다.
7. 근거가 있는 선정 결과를 기록
요구 분주량과 시간, 후보 용량을 유지한 이유, 시리즈와 재료를 선택한 이유, 시험한 조건, 아직 검증하지 않은 항목을 기록합니다. 앞의 계산 예시에서 250 μL는 재충전을 줄이기 위한 후보 중 하나입니다. 실제 임상화학 분석기에 대한 최종 권장 사양을 뜻하지는 않습니다.
자주 묻는 질문
항상 500 μL를 선택하면 안 되나요?
250 μL로 필요한 연속 분주를 이미 충족한다면 500 μL로 늘려도 재충전이 추가로 줄지 않을 수 있습니다. 실제 소량 분주 성능, 시간, 설치 조건, 액체 교체 요구사항을 비교해야 합니다.
100 μL 펌프는 한 번에 100 μL만 분주하나요?
아닙니다. 공칭 용량과 1회 분주량은 다릅니다. 사용 가능한 분주 범위는 명령, 유효 스트로크, 실제 전달량 검증에 따라 정해집니다.
예시의 10 μL 예비 액량을 펌웨어에 바로 적용해도 되나요?
검증 없이 적용하면 안 됩니다. 용량 계산을 설명하는 예시 값이지 제품 요구사항이 아닙니다. 실제 예비 액량은 프라이밍, 유효 스트로크, 밸브 유로, 분주 전략에 따라 결정됩니다.
같은 용량의 EA, SM, TM은 서로 교체할 수 있나요?
용량만으로 호환성을 판단할 수 없습니다. 도면, 연결부, 재료, 밸브 및 구동 배치와 실제 분주량·타이밍에서의 성능을 확인해야 합니다.
실제 시약 시험 전에는 무엇을 할 수 있나요?
정식 사양과 가정을 명시한 계산으로 후보를 추리고 시험 유로를 준비할 수 있습니다. 실제 매체 적합성과 전달량 성능은 여전히 별도 검증이 필요합니다.
