Conjuntos de tubos con férula

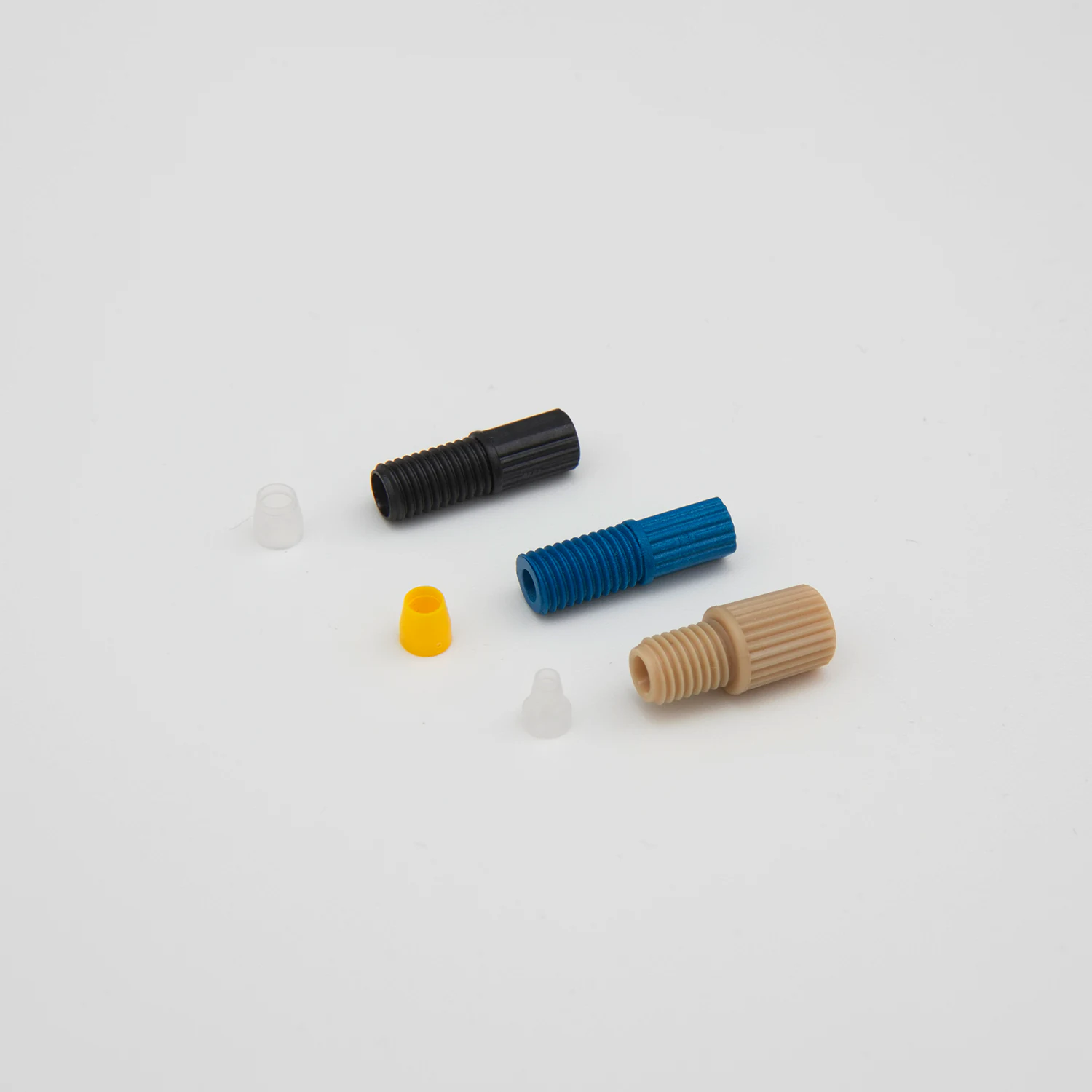

FOREACH ofrece conjuntos de tubos con racores y férulas compatibles para circuitos de fluidos de instrumentos de diagnóstico in vitro y análisis automatizado. No requieren rebordeado previo: el racor comprime la férula para fijar y sellar el tubo. Admiten integración en desarrollo de equipos, fabricación según plano y montaje en serie.
Tubos de FEP, PTFE o PFA según la estructura de la férula; racores de PPS, PVDF, PEEK, POM o PP según la serie y férulas de PP o ETFE. Estructuras estándar y compactas compatibles con puertos de fondo plano M6×1 o 1/4-28 UNF. Diámetros exteriores de 1.6, 2.0, 2.5, 3.0 y 3.2 mm; el FEP cubre diámetros interiores de 0.3–2.0 mm en combinaciones especificadas. Se pueden personalizar longitud, conexiones A/B, tubo de tope e identificación. La férula debe corresponder al diámetro exterior y montarse en la orientación y con el par indicados.
FOREACH cuenta con certificaciones de sistemas de gestión de calidad ISO 9001 e ISO 13485.
Aplicaciones habituales:
Conexiones de tubos de reactivos, Conexiones de tubos de limpieza, Conexiones de fluidos internas del instrumento, Montaje de circuitos de fluidos a medida
Parámetros del conjunto
| Material y aspecto del tubo | FEP transparente, PTFE natural, PFA, PTFE negro |
|---|---|
| Estructura de la conexión | Conexión de férula, sin rebordeado previo del extremo |
| Estructura del racor | Estándar, compacta |
| Material del racor | PPS, PVDF, PEEK, POM, PP, seleccionados según la serie correspondiente |
| Especificación de rosca | M6×1、1/4-28 UNF |

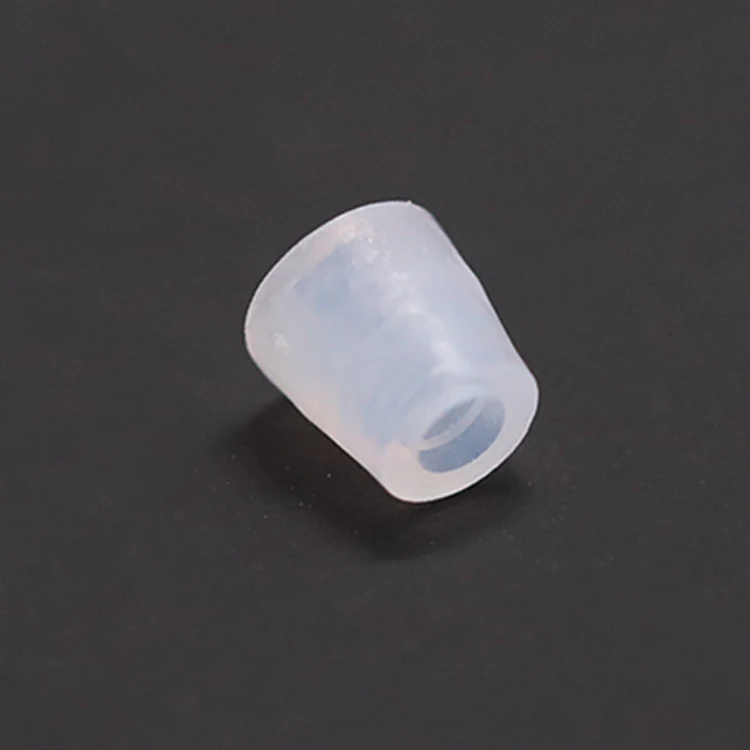

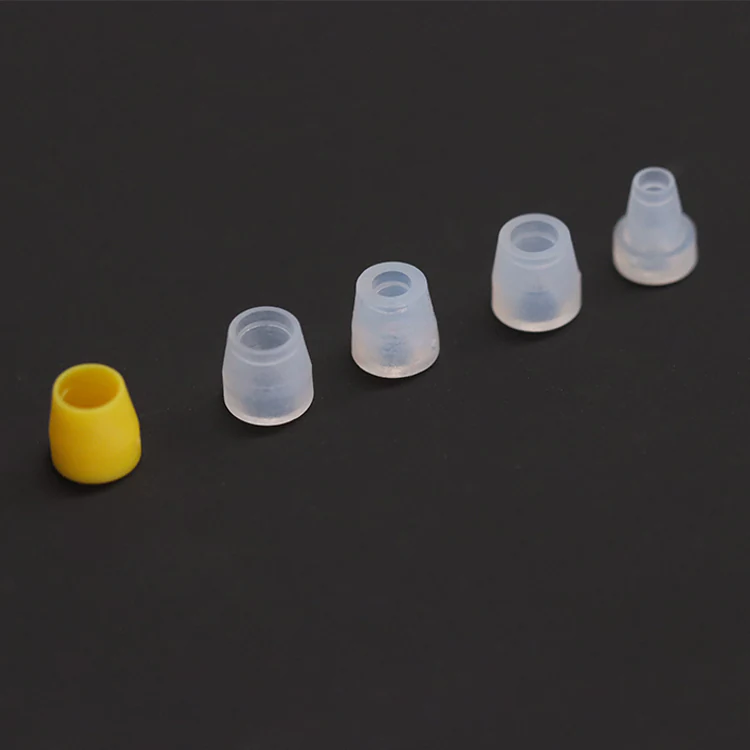

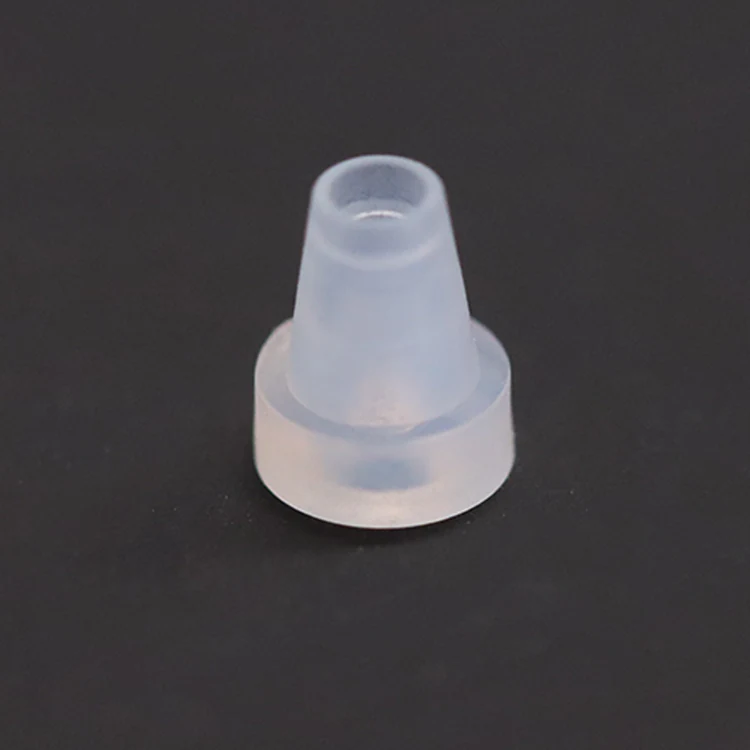

| Material de la férula | PP, ETFE, seleccionados según el modelo correspondiente |
| Longitud final | Fabricación según plano; longitud y tolerancia especificables |
| Extremos A y B | Material del racor, rosca y tipo de conexión especificables por separado |
| Opciones disponibles | Tubo de tope, etiqueta termorretráctil |
Combinaciones de diámetros
| Material del tubo / diámetro exterior (mm) | Diámetro interior correspondiente (mm) |
|---|---|
| FEP transparente · 1.6 | 0.3 / 0.5 / 0.8 / 1.0 |
| FEP transparente · 2.0 | 1.0 |
| FEP transparente · 2.5 | 1.5 |
| FEP transparente · 3.0 | 2.0 |
| FEP transparente · 3.2 | 1.6 |
| PTFE natural · 1.6 | 0.5 / 0.8 / 1.0 |
| PTFE natural · 2.0 | 1.0 / 1.2 |
| PTFE natural · 2.5 | 1.5 / 1.7 |
| PTFE natural · 3.0 | 2.0 |
| PTFE natural · 3.2 | 1.6 |
| PFA · 1.6 | 0.5 / 0.8 / 1.0 |
| PTFE negro · 1.6 | 0.8 |
| PTFE negro · 2.0 | 1.0 |
| PTFE negro · 2.5 | 1.5 |
| PTFE negro · 3.0 | 2.0 |
| PTFE negro · 3.2 | 1.6 |
Estas son las dimensiones de tubo disponibles. Las dimensiones de los extremos y la compatibilidad del puerto se confirman según el plano de montaje.
El material, la estructura y la rosca del racor se seleccionan en las combinaciones del modelo correspondiente.
La presión y la temperatura de trabajo se confirman para la configuración concreta del conjunto.
Aplicaciones y personalización de conjuntos de tubos con férula
Integración en desarrollo de equipos, fabricación según plano, desarrollo de muestras y montaje en serie.
Integración en circuitos de fluidos de instrumentos
Conjuntos para instrumentos de diagnóstico in vitro y análisis automatizado, seleccionados según el fluido y las conexiones de las líneas de reactivos, limpieza y otros circuitos.
Configuración del circuito
Material, diámetros, longitud y extremos seleccionables según los requisitos de instalación.
Confirmación de plano de montaje y dimensiones
Facilite los diámetros interior y exterior, la longitud final y su tolerancia, la referencia de medición, los planos de los puertos A/B, el material y la rosca de los racores y el espacio de montaje. Las posiciones y dimensiones de los topes y las etiquetas pueden indicarse en el plano.
Fluidos, presión y temperatura
Indique el fluido de trabajo, su concentración, el líquido de limpieza, el tiempo de contacto, la presión, la temperatura y las inspecciones necesarias para confirmar los materiales en contacto con el fluido y la configuración completa.
Confirmación de instalación y puertos
Confirme la orientación de la férula, la profundidad de inserción y el apriete del racor. Instale según el plano y el par indicado, evitando tracción o curvas cerradas en el tubo.
Documentación de calidad y entrega
FOREACH cuenta con certificaciones de sus sistemas de gestión de calidad ISO 9001 e ISO 13485. Según el material y el modelo elegidos, pueden proporcionarse informes REACH y RoHS y fichas de datos de seguridad de materiales (MSDS) aplicables a los componentes de conexión. Las inspecciones dimensionales, pruebas de sellado, etiquetas y embalajes para muestras y conjuntos en serie se acuerdan por proyecto.
Enviar requisitos de personalización
Prepare el plano de montaje, los planos de los puertos o la lista de materiales (BOM), así como la cantidad de muestras, las necesidades de serie y los criterios de aceptación.
Utilice la calculadora de resistencia al flujo para estimaciones preliminares al comparar el efecto del diámetro o la longitud del tubo sobre la pérdida de presión.
Estimar la resistencia al flujoPlano 2D aún no disponible
Para solicitar el plano 2D de este producto, pulse «Añadir plano» arriba.
Preguntas frecuentes
No. El racor compatible comprime la férula para fijar y sellar el tubo. Siga las indicaciones del modelo sobre orientación de la férula, profundidad de inserción y apriete.
