Repérer d’abord l’opération dans le circuit fluidique
Les flèches décrivent les relations entre tâches, et non un montage de tous les composants en série dans un même tube. Vérifiez, pour chaque branche, les positions des vannes, les limites de contact avec le fluide dans les pompes et les états de fonctionnement.
Définir profil débit-temps, interruption autorisée et durée avant de calculer le volume total. Sur une longue durée avec fluide réel, évaluer flacons, amorçage, perte de charge des filtres et antiretour. La régulation du procédé exige aussi les capteurs pertinents.
Rôle des produits courants et guides associés
| Orientation produit | Rôle dans cet instrument |
|---|---|
| Pousse-seringue | Alimentation intermittente ou alternée |
| Pompes doseuses sans clapet | Dosage adapté aux apports prolongés |
| Vannes fluidiques | Sélection de formulation et de source de remplissage ; fermeture des tubes et maintenance |
| Détection des bulles et de la pression | Signaux pour enregistrer les périodes d’alimentation anormale |
| Raccordements et protections du circuit | Limitation du reflux ; circuits et charges d’alimentation prolongée |
Des exigences de fonctionnement propres à chaque étape
| Étape | Catégorie d’opération | Conditions de fonctionnement à définir |
|---|---|---|
| Mode d’alimentation : inclure les pauses de remplissage dans la continuité | Données d’alimentation continue | Débit réel, volume cumulé, interruptions autorisées, contre-pression, recharges et durée de fonctionnement |
| Changement de milieu : confirmer l’arrivée de la nouvelle formulation | Exigences du circuit de vannes | Tous les ports, états de vanne, pressions, volume partagé et volume de purge |

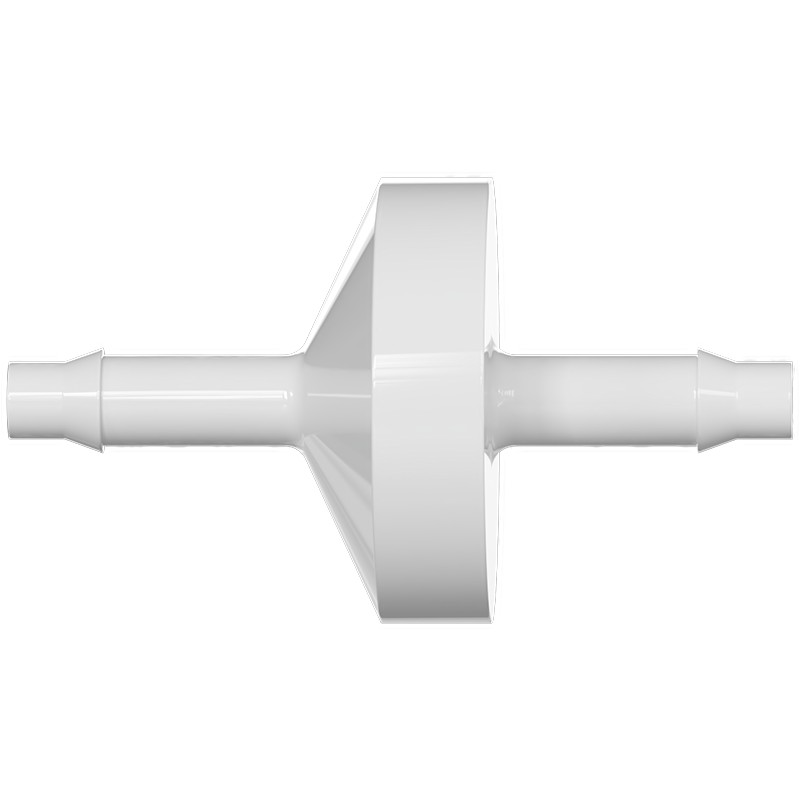

| Protection du circuit : vérifier la résistance ajoutée | Charge et protection antiretour | Pression d’ouverture du clapet, fuite inverse, perte de charge du filtre, charge réelle et état de maintenance |
| Régulation et dossiers : conserver les périodes réelles d’anomalie | Données pour la détection des défauts | Configuration du capteur, position, liquide/tube, fréquence d'échantillonnage, seuil et fenêtre |
Mode d’alimentation : inclure les pauses de remplissage dans la continuité
Mesurer débit du cycle et pauses sous charge réelle. Un volume cumulé correct ne garantit pas le débit requis sur chaque intervalle ; définir les critères séparément.
Changement de milieu : confirmer l’arrivée de la nouvelle formulation
Changement de flacon, amorçage et commutation sont distincts. Calculer le volume partagé, puis vérifier délai d’arrivée et composition initiale pour éviter l’entrée de nettoyant résiduel dans la culture.
Protection du circuit : vérifier la résistance ajoutée
Pression d’ouverture, perte de charge du filtre et contre-pression influencent le point de fonctionnement. Antiretour et isolement stérile exigent des validations distinctes.
Régulation et dossiers : conserver les périodes réelles d’anomalie
Pression ou bulles décrivent le circuit. La régulation du pH et d’autres variables exige capteurs et algorithmes correspondants. Le programme de procédé décide d’une éventuelle compensation après reprise.
Accéder aux configurations par les guides produits
Vérifier le cycle complet par les résultats d'application
Enregistrer apports sur la durée, interruptions de remplissage, premier débit après flacon et bilan du réacteur.
| Étape à valider | Mesures ou observations | Contrôles prioritaires en cas d’anomalie |
|---|---|---|
| Mode d’alimentation : inclure les pauses de remplissage dans la continuité | Mesurer évolution du débit et volume cumulé, y compris interruptions de recharge. Évaluer proportion, procédé ou analyse selon l’opération. | Source vide, bulles, glissement, variation de pression ou réinitialisation peuvent perturber le débit continu. |
| Changement de milieu : confirmer l’arrivée de la nouvelle formulation | Vérifier mauvaises connexions, fuites, retours et résidus par état ; mesurer purge et délai sur le trajet complet | Mauvaise position, résidus communs ou pression de commutation anormale peuvent affecter la tâche suivante |
| Protection du circuit : vérifier la résistance ajoutée | Mesurer charge d’ouverture, débit normal, fuite inverse et reprise après remplacement ; valider séparément les limites stériles. | Pression d’ouverture excessive, fuite inverse ou filtre colmaté peuvent perturber l’alimentation. |
| Régulation et dossiers : conserver les périodes réelles d’anomalie | Mesurer séparément détection, fausses alarmes et réponse de bout en bout ; couvrir les références après changements de liquide, vitesse et conditions | Les segments d'air normaux, les variations de viscosité et le retard d'acquisition peuvent être mal interprétés |
Remplir ou réinitialiser une seringue unique peut interrompre l’apport. Fonctionnement continu et isolement aseptique demandent tous deux une validation système.
Questions fréquentes de sélection et de reprise
Un volume total correct prouve-t-il une alimentation continue acceptable ?
Vérifier aussi débit et variation par intervalle, pauses de remplissage/flacon et débit initial après reprise. Valider séparément continuité et cumul avec fluide et charge réels.
Peut-on compenser un déficit en un seul ajout après arrêt du débit ?
Conserver d’abord périodes anormales et volume réel. Appliquer compensation et vitesse de reprise autorisées par le procédé. Le déficit cumulé seul ne détermine pas l’action.
