Сначала определите место задачи в жидкостном тракте
Стрелки показывают связь задач, а не последовательное соединение всех компонентов одной трубкой. Положения клапанов, контакт насоса с жидкостью и рабочие состояния проверяют по каждой ветви.
Рассчитайте объём цикла по формату, числу лунок, дозе и доступному времени, затем выберите последовательную или параллельную подачу. Для промывки определите, должны ли сохраняться клетки, частицы или другая твёрдая фаза, и задайте высоту аспирации.
Роль основных изделий и тематические руководства
| Направление выбора изделия | Функция в этом приборе |
|---|---|
| Шприцевой насос | Дискретная подача в лунку или группу лунок |
| Мембранный насос | Промывочная жидкость и общая подача станции; подходящая аспирация с воздухом и отвод отходов из планшетов |
| Электромагнитный клапан | Открытие и закрытие промывочных и дозирующих ветвей |
| Промывочный зонд | Интерфейсы промывки лунок и высота аспирации |
| Контроль пузырьков и давления | Сигналы контроля подачи и дренажа для контроллера |

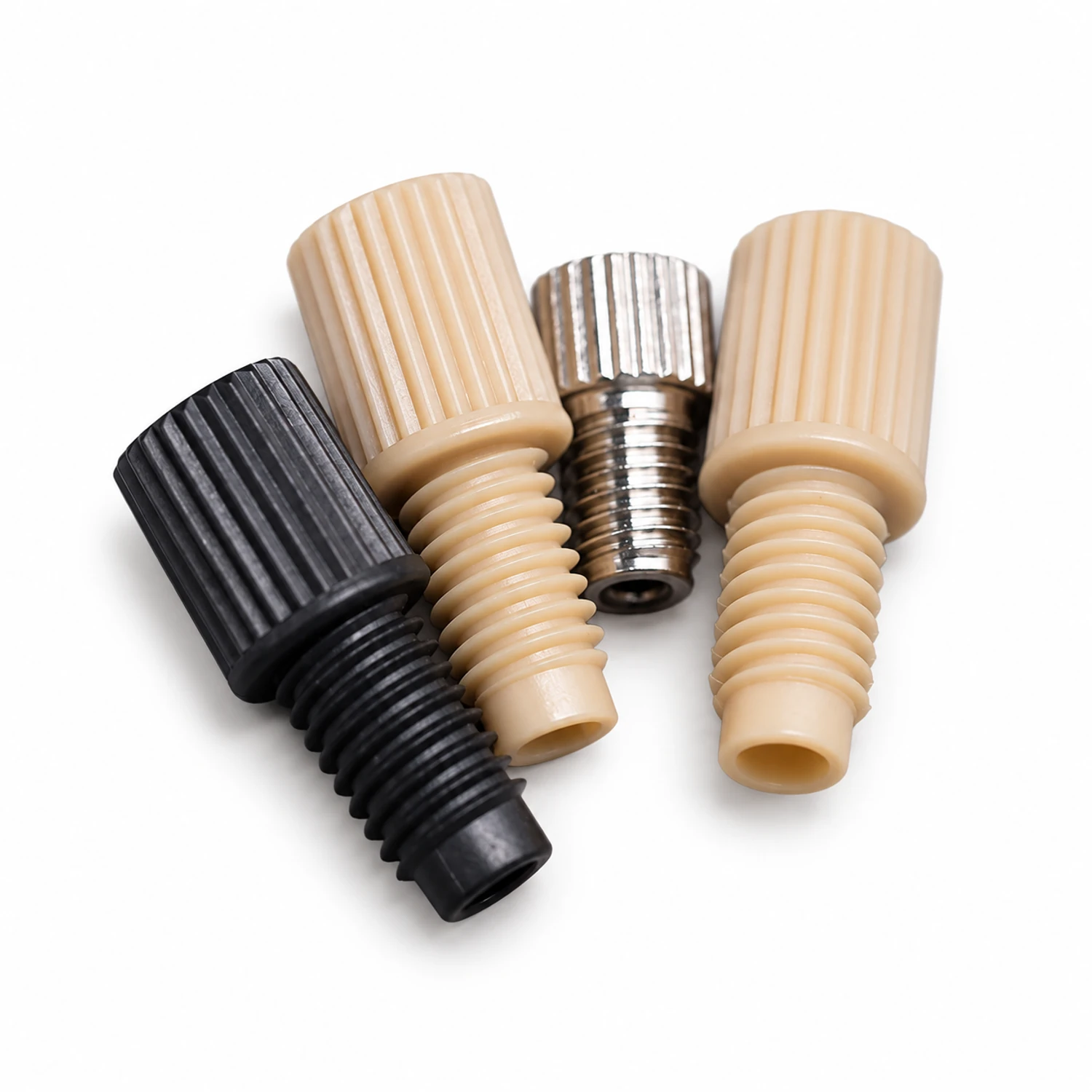

| Трубки и фитинги | Соединения резервуаров, коллекторов и отходов |
- Шприцевые насосы при дозировании и промывке микропланшетов
- Мембранные насосы при дозировании и промывке микропланшетов
- Электромагнитные клапаны для дозирования и промывки микропланшетов
- Промывочные зонды при работе с микропланшетами
- Контроль пузырьков и давления для микропланшетов
- Трубки и фитинги при дозировании и промывке микропланшетов
Рабочие требования различаются по этапам
| Этап | Категория задачи | Рабочие условия, которые необходимо задать |
|---|---|---|
| Дозирование: измеряйте распределение результатов по планшету | Рабочие условия дозирования | Формат, положения лунок, независимые каналы, сопротивление ветвей и одновременный расход |
| Промывка: баланс остаточной жидкости и удержания твёрдой фазы | Удержание твёрдой фазы, промывка и восстановление | Положение твёрдой фазы и цель её удержания, число промывок, высота аспирации, остаточная жидкость, направление отвода и требования последующей методики |
| Соединения коллектора: найдите причину различий каналов | Требования к соединениям | Внутренний/наружный диаметр трубки, длина, геометрия соединений, давление, материалы и способ обслуживания |
Дозирование: измеряйте распределение результатов по планшету
Включите первые, последние и краевые лунки и одновременные операции. Запишите длины ветвей и высоты приёма. Число портов многопортового селектора не равно числу одновременно подающих каналов.
Промывка: баланс остаточной жидкости и удержания твёрдой фазы
Наблюдайте остатки, пену и потери твёрдой фазы в каждом цикле. Недостаточная подача, смещение головки и задержка отвода дают сходные симптомы и требуют раздельной проверки.
Соединения коллектора: найдите причину различий каналов
После сборки проверьте засорённые порты, утечки и объём тракта и измерьте каждую лунку. Калибровка только суммарного объёма скрывает локальные ошибки.
Выбор конкретной конфигурации через руководства по изделиям
- Шприцевые насосы при дозировании и промывке микропланшетов
- Мембранные насосы при дозировании и промывке микропланшетов
- Электромагнитные клапаны для дозирования и промывки микропланшетов
- Промывочные зонды при работе с микропланшетами
- Контроль пузырьков и давления для микропланшетов
- Трубки и фитинги при дозировании и промывке микропланшетов
Проверка полного цикла по результатам применения
Оцените различия доз между лунками, остатки после промывки и полный цикл планшета. Сохраняйте идентификаторы лунок.
| Проверяемый этап | Измерения или наблюдения | Приоритетные проверки при поиске неисправностей |
|---|---|---|
| Дозирование: измеряйте распределение результатов по планшету | Измерьте первые и последние лунки, различия каналов и полный цикл; сохраняйте идентификаторы и проверяйте реальную подачу и остаточную жидкость. | Пустой источник, пузырьки, капли сопла и противодавление влияют на первую или последнюю дозу |
| Промывка: баланс остаточной жидкости и удержания твёрдой фазы | Совместно оценить потерю твёрдой фазы, остатки после промывки и фон последующей методики либо выход нуклеиновых кислот | Недостаточный захват, неверная высота аспирации, неравномерный охват или накопление жидкости могут нарушить промывку и выход |
| Соединения коллектора: найдите причину различий каналов | При фактических давлении и температуре проверить утечки, срыв трубок и изменения материалов; оценить остаточную жидкость, восстановление и первый цикл после обслуживания на полном тракте | Ошибочное соединение, зазор, деформация трубки или утечка могут изменить объём и давление |
Многопортовый выбор не создаёт независимые одновременные каналы. Проверяйте промывку по работе с жидкостью и сохранению требуемой твёрдой фазы.
Частые вопросы выбора и восстановления
Почему отдельные лунки недолиты при нормальном общем объёме?
Проверьте засорение, утечки, сопротивление и высоту по лунке или ветви, включая крайние позиции и одновременные действия. Общая калибровка может скрыть локальную вариацию.
Что ещё контролировать при уменьшении остатка после промывки?
Проверяйте сохраняемую по методу твёрдую фазу, пену и фон всего планшета. Подтвердите высоту аспирации и пиковый расход отходов.
