Conjuntos de tubos con reborde
FOREACH ofrece conjuntos de tubos con reborde en uno o ambos extremos para puertos de fondo plano de instrumentos de diagnóstico in vitro y análisis automatizado. El extremo rebordeado, el racor y la arandela compatibles forman un sellado frontal. Admiten integración en desarrollo de equipos, fabricación según plano y montaje en serie.

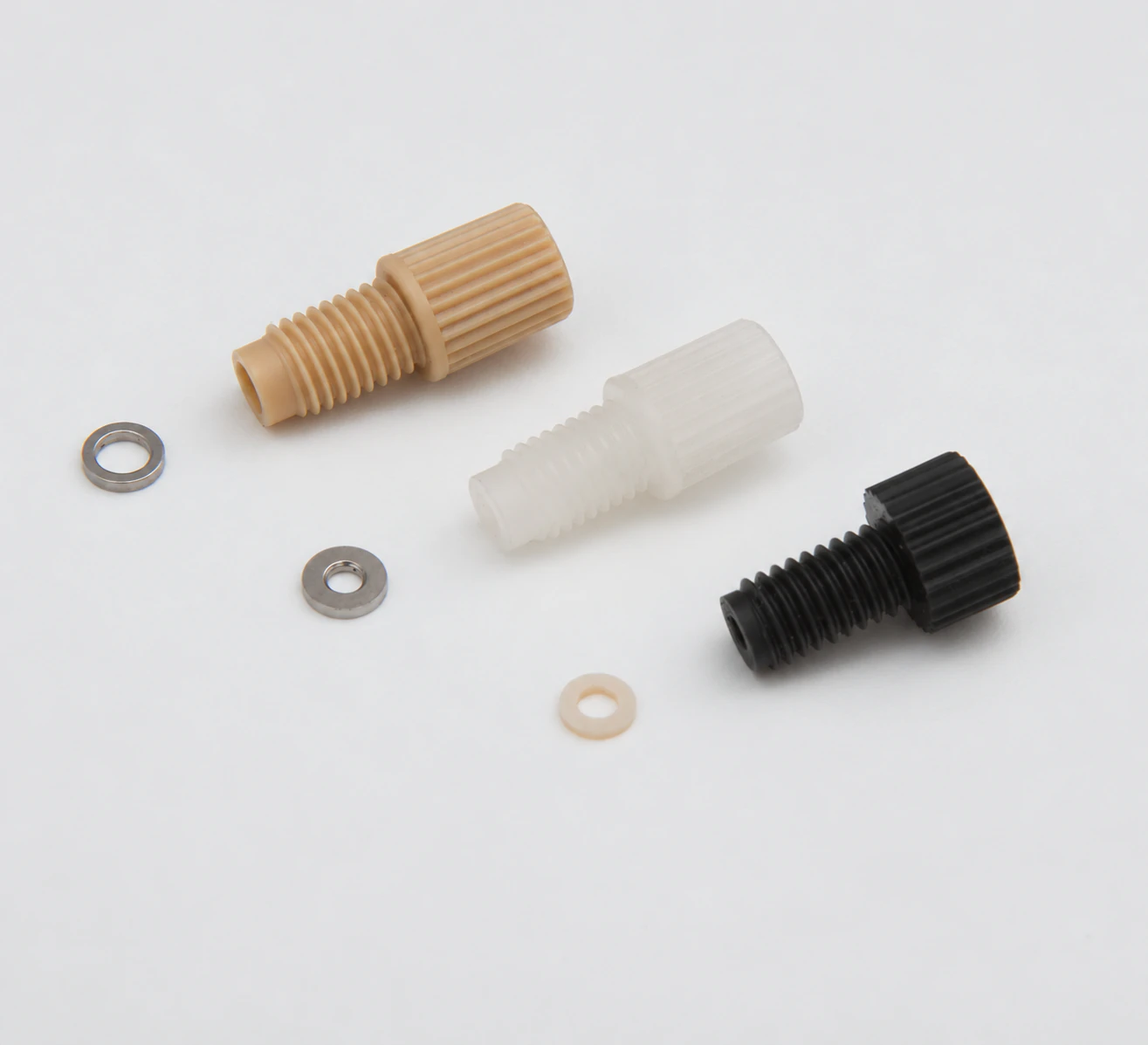

Tubos de FEP, PTFE o PFA, seleccionados según el proceso de rebordeado y el puerto. Racores de PPS, PVDF o PEEK en estructuras estándar y compactas. Roscas M6×1 y 1/4-28 UNF; algunas configuraciones miniatura admiten 6-40 UNF. Diámetros exteriores de 1.6, 2.0, 2.5, 3.0 y 3.2 mm, con diámetros interiores de FEP de 0.3–2.0 mm en las combinaciones especificadas. Arandelas de SUS, PEEK o PTFE según modelo. Se pueden personalizar longitud, racores A/B, tubo de tope e identificación.
FOREACH cuenta con certificaciones de sistemas de gestión de calidad ISO 9001 e ISO 13485.
Aplicaciones habituales:
Conexiones de tubos de reactivos, Conexiones de tubos de limpieza, Conexiones de fluidos internas del instrumento, Montaje de circuitos de fluidos a medida
Parámetros del conjunto

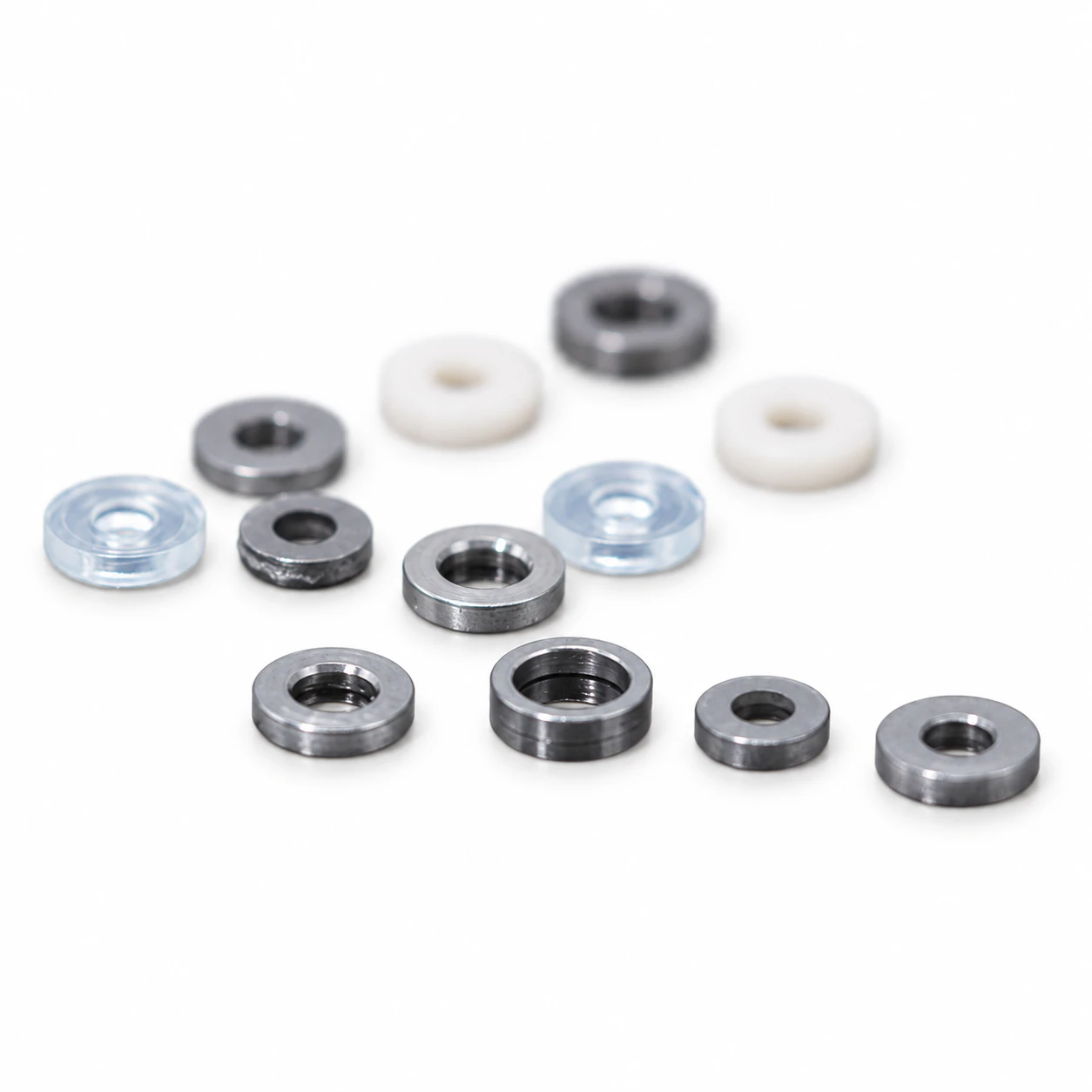

| Material y aspecto del tubo | FEP transparente, PTFE natural, PFA, PTFE negro |
|---|---|
| Forma del extremo | Reborde en uno o ambos extremos |
| Estructura del racor | Estándar, compacta |
| Material del racor | PPS、PVDF、PEEK |
| Roscas habituales | M6×1、1/4-28 UNF |
| Arandela de apoyo | Material y dimensiones seleccionados según el modelo de racor correspondiente |
| Longitud final | Fabricación según plano; longitud y tolerancia especificables |
| Extremos A y B | Material del racor, rosca y tipo de conexión especificables por separado |
| Opciones disponibles | Tubo de tope, etiqueta termorretráctil |
Combinaciones de diámetros
| Material del tubo / diámetro exterior (mm) | Diámetro interior correspondiente (mm) |
|---|---|
| FEP transparente · 1.6 | 0.3 / 0.5 / 0.8 / 1.0 |
| FEP transparente · 2.0 | 1.0 |
| FEP transparente · 2.5 | 1.5 |
| FEP transparente · 3.0 | 2.0 |
| FEP transparente · 3.2 | 1.6 |
| PTFE natural · 1.6 | 0.5 / 0.8 / 1.0 |
| PTFE natural · 2.0 | 1.0 / 1.2 |
| PTFE natural · 2.5 | 1.5 / 1.7 |
| PTFE natural · 3.0 | 2.0 |
| PTFE natural · 3.2 | 1.6 |
| PFA · 1.6 | 0.5 / 0.8 / 1.0 |
| PTFE negro · 1.6 | 0.8 |
| PTFE negro · 2.0 | 1.0 |
| PTFE negro · 2.5 | 1.5 |
| PTFE negro · 3.0 | 2.0 |
| PTFE negro · 3.2 | 1.6 |
Estas son las dimensiones de tubo disponibles. Las dimensiones del reborde y la compatibilidad del puerto se confirman según el plano de montaje.
El material, la estructura y la rosca del racor se seleccionan en las combinaciones del modelo correspondiente.
Opción miniatura: 6-40 UNF, racor PEEK, para tubo de diámetro exterior de 1.6 mm; la configuración concreta del extremo se confirma según el modelo correspondiente.
La presión y la temperatura de trabajo se confirman para la configuración concreta del conjunto.
Aplicaciones y personalización de conjuntos de tubos con reborde
Integración en desarrollo de equipos, fabricación según plano, desarrollo de muestras y montaje en serie.
Integración en circuitos de fluidos de instrumentos
Conjuntos para instrumentos de diagnóstico in vitro y análisis automatizado, seleccionados según el fluido y las conexiones de las líneas de reactivos, limpieza y otros circuitos.
Configuración del circuito
Material, diámetros, longitud y extremos seleccionables según los requisitos de instalación.
Confirmación de plano de montaje y dimensiones
Facilite los diámetros interior y exterior, la longitud final y su tolerancia, la referencia de medición, los planos de los puertos A/B, el material y la rosca de los racores y el espacio de montaje. Las posiciones y dimensiones de los topes y las etiquetas pueden indicarse en el plano.
Fluidos, presión y temperatura
Indique el fluido de trabajo, su concentración, el líquido de limpieza, el tiempo de contacto, la presión, la temperatura y las inspecciones necesarias para confirmar los materiales en contacto con el fluido y la configuración completa.
Confirmación de instalación y puertos
Compruebe la cara rebordeada, la orientación de la arandela y la superficie de sellado del puerto. Aunque coincida la rosca, deben verificarse la profundidad del puerto y las dimensiones del reborde.
Documentación de calidad y entrega
FOREACH cuenta con certificaciones de sus sistemas de gestión de calidad ISO 9001 e ISO 13485. Según el material y el modelo elegidos, pueden proporcionarse informes REACH y RoHS y fichas de datos de seguridad de materiales (MSDS) aplicables a los componentes de conexión. Las inspecciones dimensionales, pruebas de sellado, etiquetas y embalajes para muestras y conjuntos en serie se acuerdan por proyecto.
Enviar requisitos de personalización
Prepare el plano de montaje, los planos de los puertos o la lista de materiales (BOM), así como la cantidad de muestras, las necesidades de serie y los criterios de aceptación.
Utilice la calculadora de resistencia al flujo para estimaciones preliminares al comparar el efecto del diámetro o la longitud del tubo sobre la pérdida de presión.
Estimar la resistencia al flujoSin plano 2D
Preguntas frecuentes
Elija reborde en uno o ambos extremos e indique por separado el material, la rosca y el tipo de conexión de A/B. Si solo un extremo lleva reborde, especifique la conexión del otro en el plano.
