Cómo elegir el material de un racor: PP, PA, POM, PVDF y PEEK
La selección del material empieza por sus propiedades. PP tiene baja densidad y resiste muchas soluciones acuosas; PA aporta resistencia mecánica, tenacidad y resistencia al desgaste; POM combina rigidez, baja fricción y estabilidad dimensional; PVDF aporta resistencia química; PEEK combina comportamiento a temperatura elevada, resistencia mecánica y química. Evalúe fluido, temperatura, presión y cargas.
Compare cifras concretas. Los límites superiores de referencia del material son PP 110°C, PA 120°C, POM 100°C, PVDF 150°C y PEEK 225°C. Un Q20 con cuerpo PP y junta EPDM tiene límite operativo de 71°C y presión indicada de 120 psi (aproximadamente 0,83 MPa). Se distinguen las propiedades del material y los requisitos del racor completo.
Antes del uso, realice ensayos en condiciones reales. Sellado y vida dependen de fluido y concentración, temperatura, presión y fluctuaciones, tiempo, limpieza, juntas, tubo y montaje. Los valores orientan la selección inicial y no sustituyen ensayos. Antes de instalar o usar en serie, pruebe dentro de los límites del modelo con fluido, juntas y tubería previstos.
01¿En qué difieren PP, PA, POM, PVDF y PEEK para racores?
| Material | Temperatura de referencia del material | Características y aplicaciones posibles |
|---|---|---|
| PP | Polipropileno | −10–110°C | Baja densidad; resiste muchas soluciones acuosas. Candidato para reactivos acuosos y enjuague tras confirmar compatibilidad |
| PA | Poliamida / nailon | −40–120°C | Resistencia, tenacidad y resistencia al desgaste; para conexiones cargadas, considerando cambios dimensionales por absorción de agua |
| POM | Polioximetileno / acetal | −40–100°C | Rigidez, baja fricción y baja absorción de agua; candidato para piezas de conexión repetida o deslizamiento |
| PVDF | Fluoruro de polivinilideno | −40–150°C | Resistencia química y mecánica; candidato para reactivos corrosivos y muestras químicas |
| PEEK | Poliéter éter cetona | −180–225°C | Resistencia a temperaturas elevadas y cargas; candidato para mayores exigencias térmicas o mecánicas |
Los límites inferiores también son referencias del material, no prueba de sellado fiable a esa temperatura. En frío, ensaye cuerpo, juntas y tubos conjuntamente.
PP: baja densidad y uso en numerosos circuitos acuosos

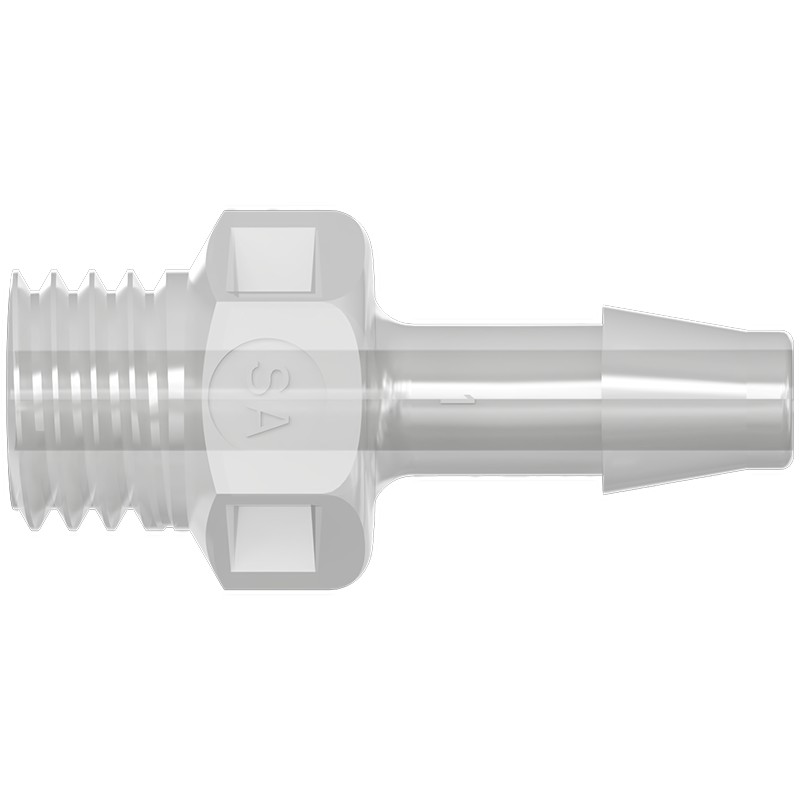

PP resiste muchas soluciones salinas, alcalinas y ácidos débiles. Los racores PP de espiga o rosca a espiga son candidatos para reactivos acuosos, enjuague y conexiones entre depósito y tubo, previa comprobación del fluido real.
Revise especialmente medio y carga sostenida. Limpiadores oxidantes, ciertos disolventes y altas temperaturas necesitan evaluación propia. Tracción del tubo y compresión roscada pueden deformar el racor y alterar el sello. Funcionar con agua a temperatura ambiente no demuestra aptitud tras limpieza caliente.

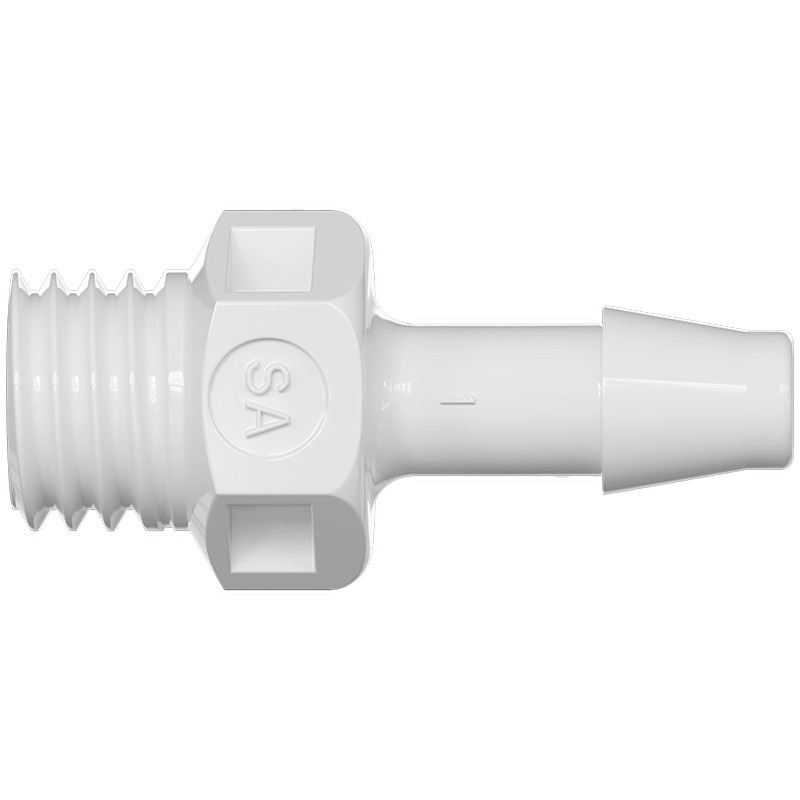

PA: resistencia mecánica, tenacidad y resistencia al desgaste
PA puede considerarse para cargas de montaje, tracción del tubo o fricción repetida. Mantenga soportes adecuados para reducir las fuerzas externas sobre el racor.
PA absorbe humedad del aire y agua de medios acuosos, cambiando dimensiones y propiedades mecánicas. Esto afecta roscas y retención de la espiga. PA6, PA66 y PA12 son tipos distintos; 'nailon' no los hace equivalentes.
Un mismo tipo puede tener distintos grados de resina. El grado identifica una formulación/producto del fabricante del material, no el modelo de racor. Confirme grado, refuerzo o modificación y ensaye cambios tras absorción de agua y exposición al fluido.
POM: rigidez, baja fricción y estabilidad dimensional
Su rigidez, desgaste reducido, baja fricción y absorción de agua ayudan a mantener dimensiones y holguras. Considere POM para conexión rápida o piezas deslizantes, verificando fluidos y cargas reales.
Las propiedades mecánicas no sustituyen la compatibilidad química. Revise ácidos fuertes, oxidantes y limpiadores con cloro. Un acoplamiento suave en seco no garantiza ajuste ni sellado después de inmersión o limpieza repetida.
PVDF: resistencia química con resistencia mecánica
PVDF es un fluoropolímero resistente a numerosos ácidos, sales y otros productos químicos. Es candidato para reactivos corrosivos o muestras químicas; confirme disponibilidad de geometría y tamaño.
PVDF tiene limitaciones, especialmente ante álcalis fuertes y determinados disolventes. Evalúe concentración, temperatura y formulación. 'Fluoropolímero' no significa compatible con todo medio corrosivo.
PEEK: comportamiento térmico y resistencia mecánica
PEEK combina resistencia a temperatura elevada, mecánica y química. Puede considerarse en conexiones rígidas de instrumentos analíticos o donde se requieran temperatura, resistencia y estabilidad dimensional mayores.
PEEK no es universal: ácido sulfúrico concentrado y oxidantes fuertes necesitan especial revisión. La temperatura de la resina no establece la del racor ni permite deducir su presión. Rosca, pared, puerto y tubería deben satisfacer el servicio.
Una limpieza a 121°C supera las referencias PP 110°C, PA 120°C y POM 100°C. Aunque PVDF 150°C y PEEK 225°C son mayores, confirme límite del racor completo, fluido y duración. Superar la selección inicial no equivale a validar limpieza o esterilización a 121°C.
02¿Por qué se selecciona por separado el material de las juntas tóricas?
Tras el cuerpo, examine el sello. Algunos racores usan juntas tóricas, planas u otros elementos. Una conexión rápida con junta tórica sella comprimiéndola; una espiga de una pieza depende principalmente del contacto con la pared del tubo. No todos requieren una junta tórica adicional.
Cuerpo y junta tienen funciones y materiales distintos. En PP con EPDM (caucho de etileno-propileno-dieno), confirme ambos frente al mismo fluido y limpieza. Hinchamiento, endurecimiento o recuperación insuficiente tras compresión pueden causar fugas o mal acoplamiento aunque el cuerpo parezca intacto.
| Serie y combinación | Temperatura de trabajo | Diferencia respecto al material del cuerpo |
|---|---|---|
| Q20 / Q40 | Cuerpo PP + junta EPDM | −20–71°C | Límite del racor 71°C, no la referencia PP de 110°C |
| Q20 / Q40 | Cuerpo POM + junta NBR | −40–82°C | Límite del racor 82°C, no la referencia POM de 100°C |
Limpiar a 80°C supera los 71°C de Q20/Q40 PP+EPDM. POM+NBR alcanza 82°C, pero deben verificarse química, fluctuación térmica y presión. Cambiar a FKM requiere reevaluar temperatura y presión del racor completo; no copie valores de la combinación anterior o de una tabla de cauchos.
| Estructura | Qué revisar además del cuerpo | Relación con el material |
|---|---|---|

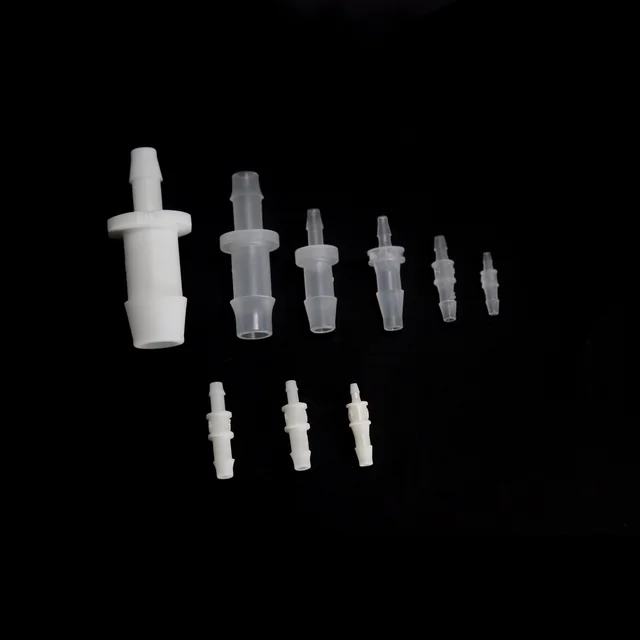

| Racor de espiga de una pieza | Pared interior, dimensiones y dureza del tubo | Los cambios por contacto con fluido pueden alterar sellado y resistencia al arrancamiento |

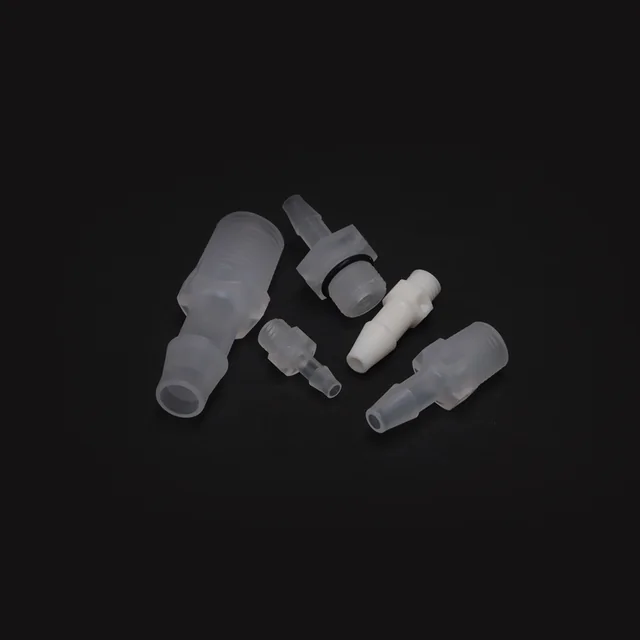

| Racor de rosca a espiga | Tubo y juntas o material auxiliar realmente usados por el modelo | Verificar el sello real del extremo roscado; no suponer siempre junta tórica |
| Conexión rápida con junta tórica | Junta y piezas internas mojadas de la válvula, si existe | Confirmar cuerpo, junta y piezas internas por separado |
| Conjunto para tubo rígido | Tubo y piezas que tocan el líquido o participan en el sellado | Verificar material, puerto y correspondencia entre piezas; la forma no basta |
PTFE, ETFE y PFA también se emplean en tubos, sellos y otros elementos según su función. La cinta PTFE es auxiliar en ciertas roscas; usarla no significa que el cuerpo sea PTFE.
Para modelos con válvula, consulte Materiales y condiciones de conexiones rápidas; Para tubo rígido, consulte Estructura y compatibilidad de racores rígidos.
03¿Cómo evaluar compatibilidad con reactivos y líquidos de limpieza?
Liste todos los fluidos: proceso, limpiadores, desinfectantes, enjuague y mezclas residuales durante paradas. 'Ácido', 'álcali' o 'alcohol' no basta. Concentración, temperatura y contacto pueden cambiar la conclusión incluso para el mismo producto.
- Registrar identidad y concentración; en mezclas, componentes y proporciones de la formulación real o ficha del producto.
- Separar temperatura, tiempo y frecuencia de operación y limpieza, incluyendo inmersión durante paradas.
- Usar compatibilidad para preseleccionar y después verificar resina, componentes y conjunto. La ausencia de datos no constituye aprobación.
- Ensayar muestras reales para mezclas, temperaturas variables o cargas prolongadas, incluyendo juntas y tubos.
Un circuito acuoso a temperatura ambiente limpiado con cloro no puede evaluarse solo para agua. Registre principios activos, concentración, temperatura y tiempo del limpiador, y verifique cuerpo, juntas y tubo. La limpieza repetida puede producir cambios y fugas.
Utilice la Consulta de compatibilidad de materiales del sitio para preseleccionar y después ensaye resina, concentración y condiciones reales.
La compatibilidad debe cubrir muestras, reactivos y limpiadores. Estas aplicaciones ayudan a definir condiciones analíticas y de monitorización en campo.
04¿Qué presión soportan los racores y cómo comparar conexiones rápidas y alta presión?
| Producto y combinación | Presión | Alcance |
|---|---|---|
| Q20 / Q40｜PP＋EPDM | Presión de trabajo 120 psi ≈ 0,83 MPa (8,3 bar) | Temperatura −20 a 71°C; confirmar presión admisible a la temperatura objetivo |
| Q20 / Q40｜POM＋NBR | Presión de trabajo 120 psi ≈ 0,83 MPa (8,3 bar) | Temperatura −40 a 82°C; confirmar presión admisible a la temperatura objetivo |
| Q60｜PP＋EPDM | Presión de trabajo 60 psi ≈ 0,41 MPa | Para Q60 indicado; no aplicar los 120 psi de Q20/Q40 |
| Familia específica de alta presión | Puerto cónico 10-32 UNF | Máximo de la familia 34 MPa (340 bar) | Límite de esa familia, no de todos los racores PEEK ni rígidos |
Los MPa son conversiones aproximadas de psi. Evalúe presión y temperatura conjuntamente, sin suponer presión máxima a temperatura máxima. Confirme cada modelo y ensaye con fluidos, juntas y tubos reales, incluyendo transitorios, limpieza y servicio continuo. En frío, confirme el límite inferior de los modelos Q60 emparejados.
Si se requieren 0,60 MPa, los 60 psi de Q60 (aprox. 0,41 MPa) no bastan aunque tenga mayor paso. Los 120 psi de Q20/Q40 (aprox. 0,83 MPa) superan 0,60 MPa, pero faltan caudal, temperatura, química y picos. En alta presión, adapte modelo, tubo y puerto; 34 MPa no es un valor genérico de PEEK.
El par de montaje de alta presión también depende del material
Para esa estructura específica, los pares son PEEK 0,45 N·m y metal 2,2 N·m. Confirme modelo; no los aplique a espigas comunes ni otros racores de anillo. Apretar más no aumenta la presión nominal.
| Condición | Comprobación |
|---|---|
| Presión a temperatura elevada | Presión admisible de racor y tubería a la temperatura objetivo |
| Arranques/paradas o limpieza cíclicos | Fugas o desprendimiento tras cambios repetidos de presión, temperatura y fluido |
| Montaje roscado | Par, herramienta y sellado para material y estructura |
| Unión espiga-tubo | Dimensiones, dureza, expansión al montar y fijación |
Para uniones roscadas, consulte Instalación y alcance del par de rosca a espiga; Para tubos, revise Expansión y validación de ajuste del tubo.
05¿Cómo comparar racores PP y PA del mismo tamaño?

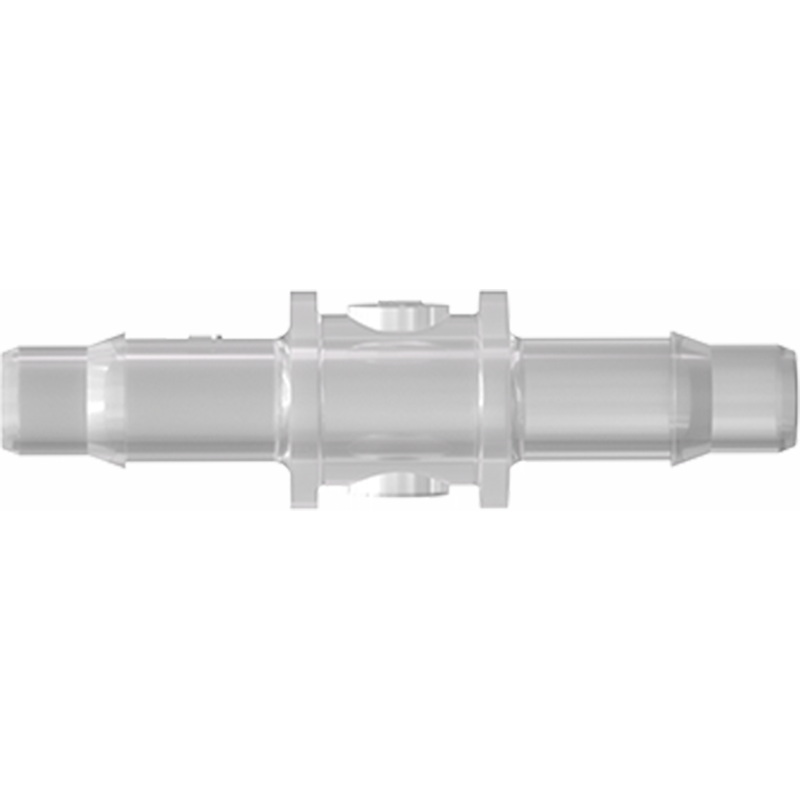

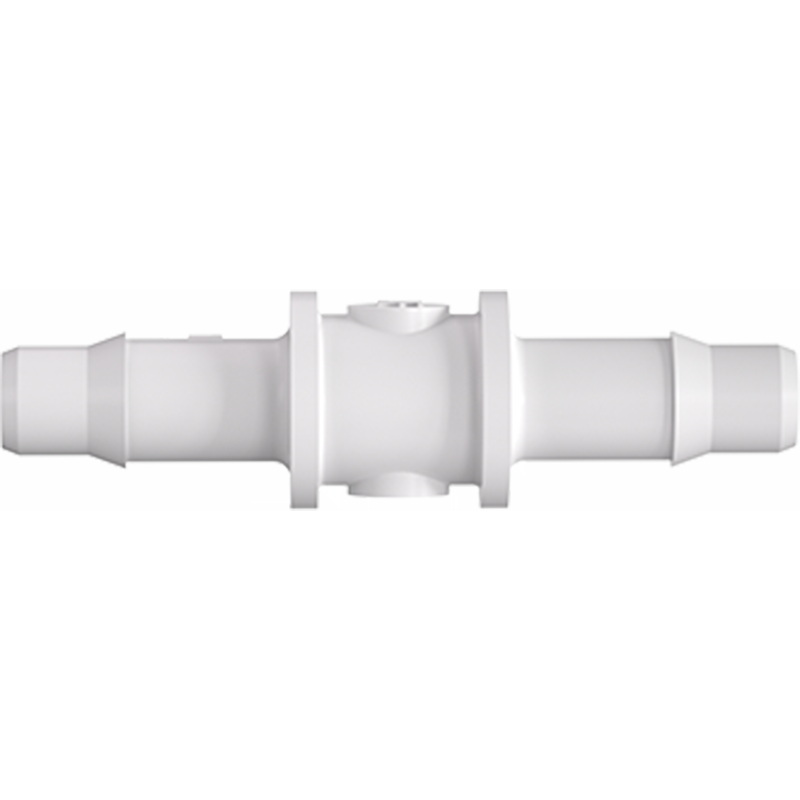

BA-32F-PP-N y BA-32F-PA-W son rectos de perfil F para tubo interior 3,2 mm. PP-N indica PP natural y PA-W, PA blanco. Compare con igual tubo y montaje para valorar fluidos y condiciones reales.
Para unir dos tubos interiores de 3,2 mm, compruebe primero PP con fluido y limpiador. Si considera PA por resistencia mecánica, pruebe cambios por absorción de agua; la muestra seca no demuestra aptitud a largo plazo. Sin fluidos y servicio definidos no puede elegirse el mejor.
Use mismo lote de tubo, montaje y condiciones. Revise daños, fugas, arrancamiento y cambios tras servicio. Natural y blanco identifican modelos, no calidad. Cambiar material requiere nuevas pruebas de ajuste y sello aunque la forma coincida.
Para elegir recto, codo o ramificación, vuelva a Estructuras, modelos y requisitos de racores de espiga.
06¿Cómo ensayar racores en condiciones reales antes del uso?
Pruebe el modelo que se comprará con juntas, tubos y piezas reales, usando fluido, temperatura, presión y limpieza previstos. El mismo nombre de material puede ocultar diferencias de formulación, cotas o montaje; ensaye el conjunto.
- Preparación: registrar modelo, revisión de plano, materiales de cuerpo y junta, tubo y montaje; definir condiciones y criterios.
- Exposición: usar formulación, concentración, temperatura y tiempo reales; inspeccionar aspecto, dimensiones y propiedades. En circuitos analíticos, evaluar extraíbles o residuos que puedan interferir según el proyecto.
- Conexión: montar tubo flexible o rígido y piezas indicadas; verificar fugas, arrancamiento y caudal a temperatura y presión previstas, con desmontajes repetidos si procede.
- Después del servicio: simular arranques, funcionamiento continuo y limpieza dentro de límites; revisar sellado, desprendimiento y deformación, registrando lote, duración y resultados.
Defina duración, ciclos y criterios antes del ensayo. Una prueba breve de fugas no valida la vida útil. Cambios de cuerpo, juntas, tubos, montaje o limpieza requieren reevaluar y ensayar los aspectos afectados antes de usar.
07Preguntas sobre materiales
¿Qué presión soportan PA, PVDF o PEEK ordinario?
El nombre no la determina. Q20/Q40 120 psi, Q60 60 psi y la familia de alta presión 34 MPa corresponden a productos o familias concretos. Confirme modelo y tubería y complete los ensayos reales.
¿Puede comprarse como PA66 un racor indicado solo como PA?
No. PA designa poliamidas, no una clase concreta PA6, PA66 u otra. Confirme grado, refuerzos y modificaciones con el proveedor y anótelos en compra; absorción de agua y mecánica pueden variar.
¿Puede sustituirse directamente un racor plástico por inoxidable?
Revise conjunto, grado de acero, superficie, química, roscas, caras, ajuste y montaje. Igual nombre o forma no garantiza sustitución; tampoco reutilice automáticamente el par del plástico.
