¿Qué es un racor pasamuros a espiga? Montaje, tubos y selección de modelos
Un racor pasamuros a espiga une tubos a ambos lados de un panel y fija allí la conexión. También se denomina bulkhead hose barb en inglés. Sus espigas entran en los tubos y la zona central atraviesa el panel, sujeto entre hombro y tuerca.
Esta guía trata PMB U28 y tuercas hexagonales PMBSN U28 para conexiones fijas, con pocas desconexiones, en instrumentos analíticos, IVD y automatización de laboratorio. Verifique dimensiones del tubo, materiales y espacio. Para módulos externos que se cambian a menudo, compare conexiones rápidas pasamuros.
01¿Cómo conecta PMB los tubos a ambos lados del panel?
El cuerpo PMB tiene un paso continuo. Al empujar axialmente el tubo, su pared se expande sobre la espiga y se adapta a la superficie para sellar y retener. Hombro y tuerca sujetan el panel. Sellado del tubo, fijación y paso interno cumplen funciones distintas y deben diagnosticarse por separado.
La rosca 1/4-28 UNF sirve para fijar el panel con PMBSN, no para sellar un puerto de fluido. Para conectar un colector, elija un racor compatible con el sellado de ese puerto.
02¿Cuándo elegir espiga pasamuros, espiga recta, conexión rápida o luer?
| Conexión | Uso adecuado | Puntos de selección |
|---|---|---|
| Espiga recta en línea | Unir dos tubos sin fijar la unión al panel | Diámetros interiores, material y soportes |
| PMB pasamuros a espiga | Conexión fija al panel con retirada poco frecuente del tubo | Espesor, abertura, tuerca PMBSN y acceso |
| Conexión rápida pasamuros | Módulos externos que se cambian con frecuencia, separando el acoplamiento | Pareja macho/hembra, espacio y cierre tras desconectar |
| Luer pasamuros | Componente externo luer con punto de conexión fijo | Conos compatibles, bloqueo e interfaz del componente |
PMB se desconecta en el extremo del tubo. Retirarlo repetidamente puede deformarlo: revise estiramiento, grietas y ajuste. Para cierre automático al separar, elija una conexión rápida con las válvulas adecuadas.
Para desconexiones frecuentes, consulte Parejas y válvulas de conexiones rápidas; Sellado cónico y montaje luer.
¿Qué es un racor de espiga? Tipos, compatibilidad del tubo y documentación de calidad
03¿Qué diámetros, materiales y tuercas ofrece PMB?
| Diámetro interior del tubo | Modelo PP natural | Modelo PA blanco |
|---|---|---|

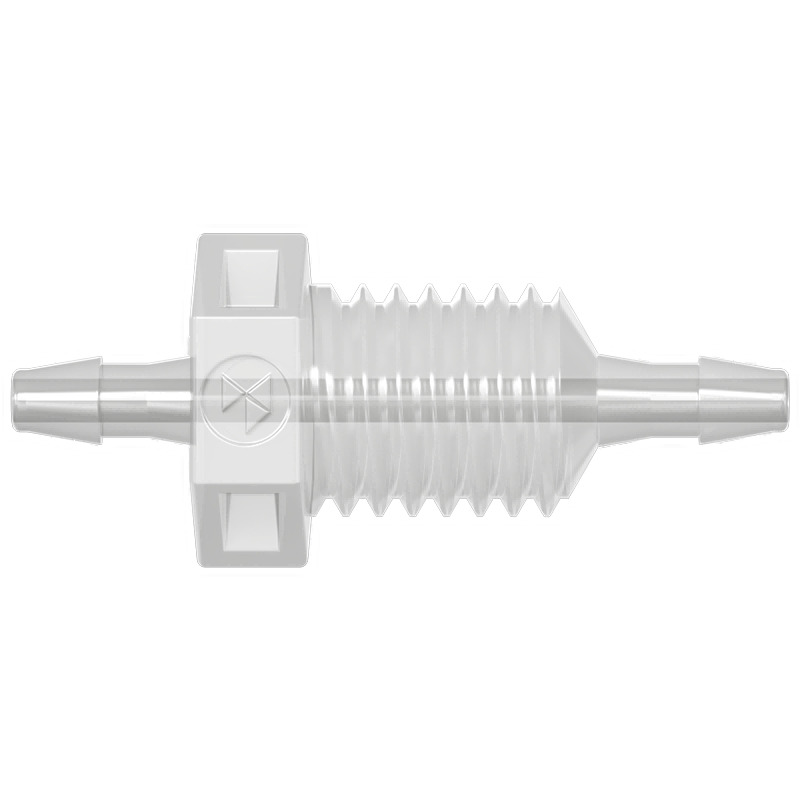

| 1.6 mm | PMB-U28-16D-PP-N | PMB-U28-16D-PA-W |

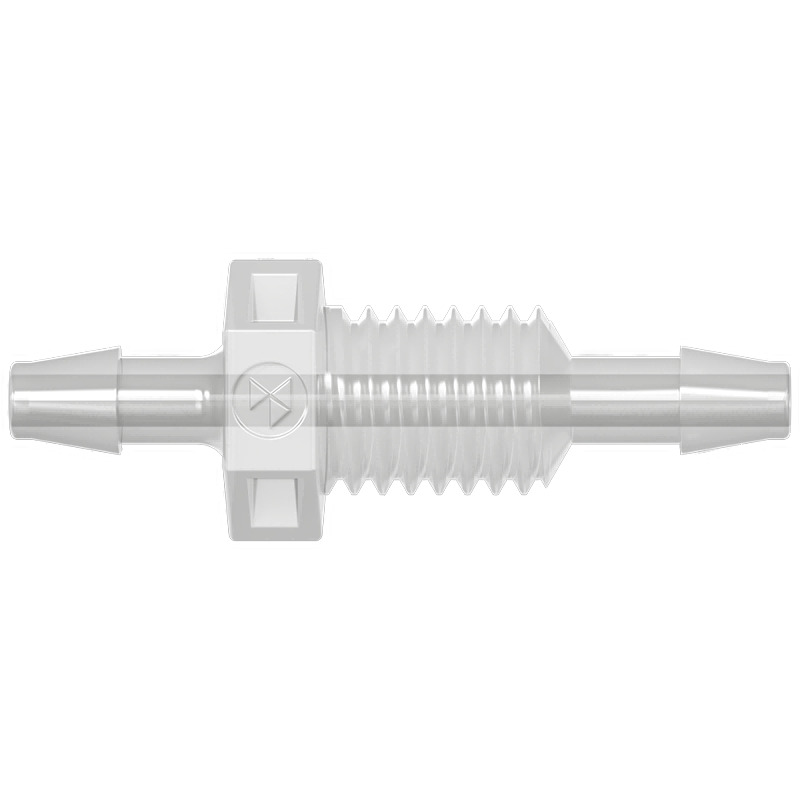

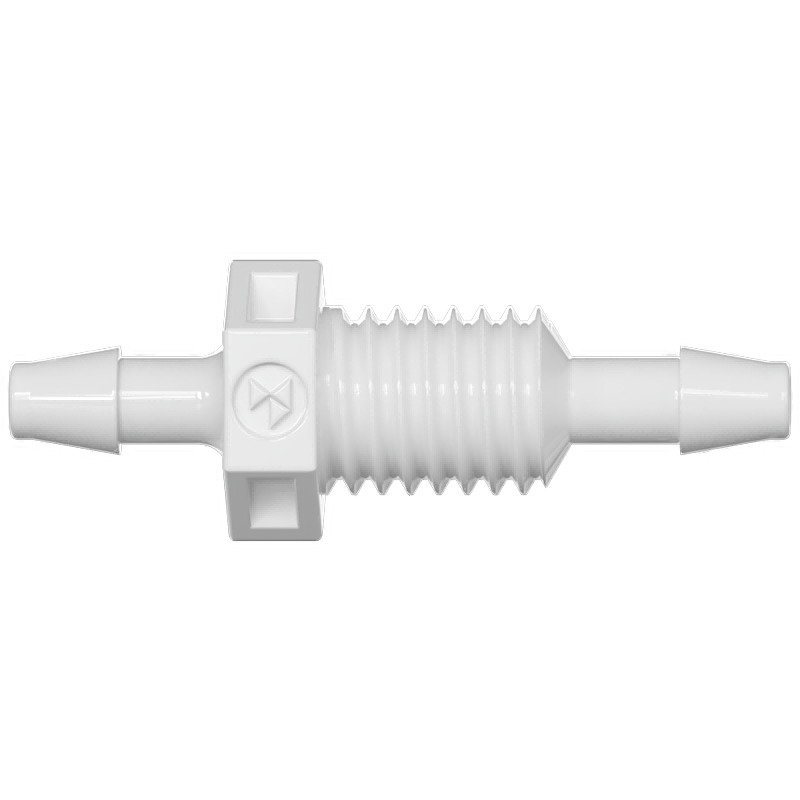

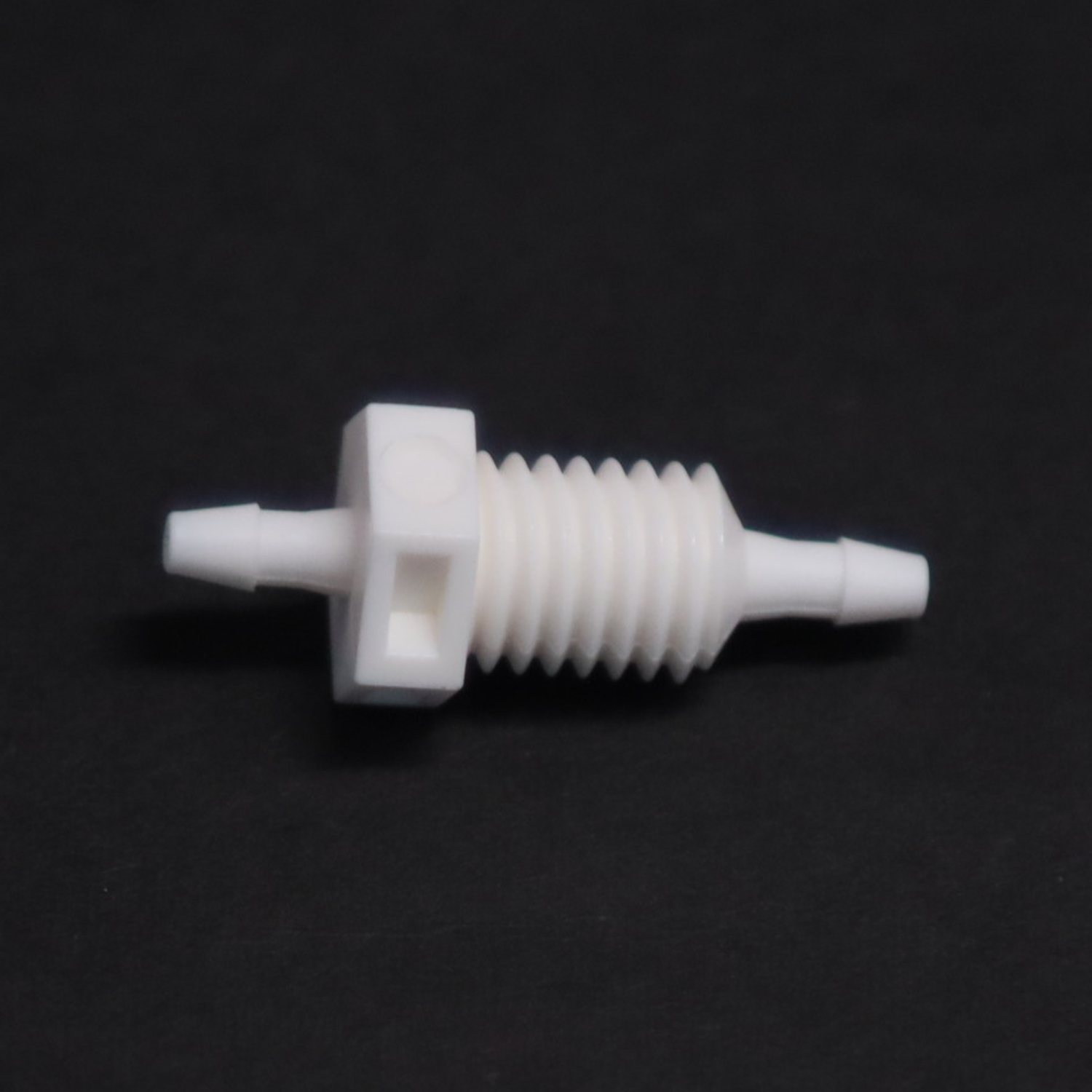

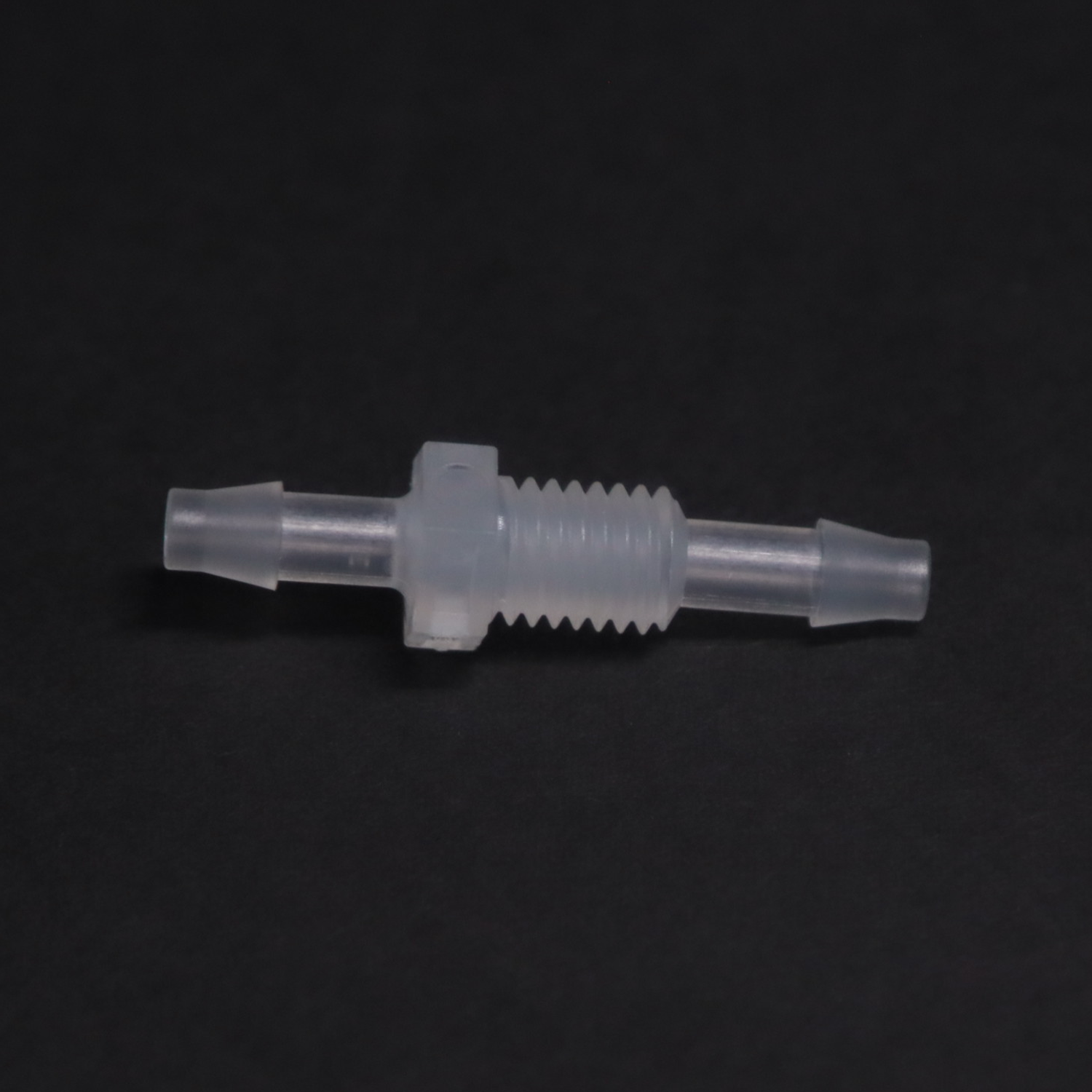

| 2.4 mm | PMB-U28-24D-PP-N | PMB-U28-24D-PA-W |

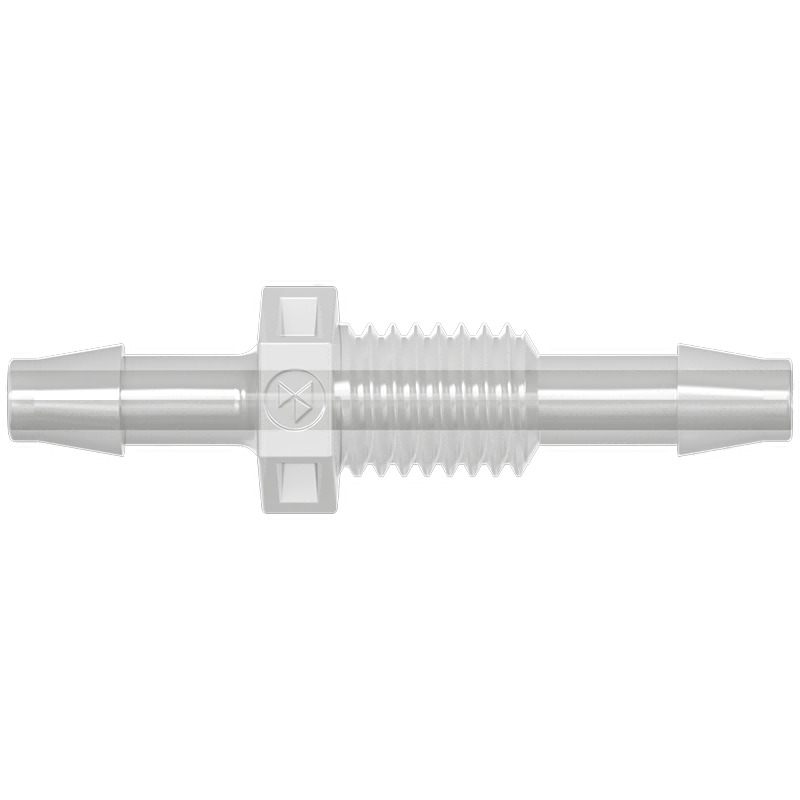

| 3.2 mm | PMB-U28-32D-PP-N | PMB-U28-32D-PA-W |
En PMB-U28-24D-PP-N, PMB identifica la serie pasamuros, U28 el 1/4-28 UNF, 24 el tubo de 2.4 mm y PP-N el PP natural; PA-W significa PA blanco. Use el modelo completo al pedir y combinar piezas.

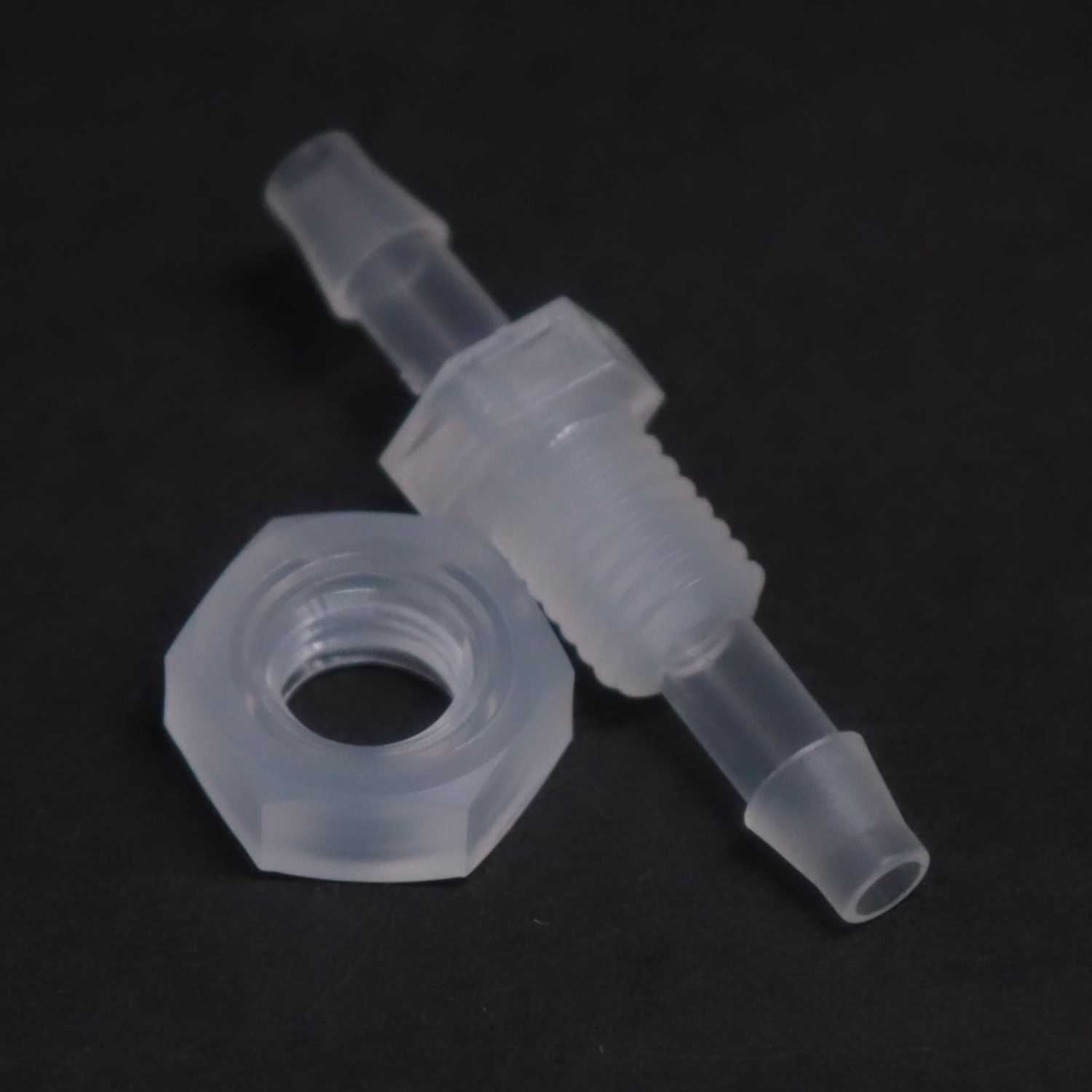

El montaje necesita una tuerca PMBSN U28: PMBSN-U28-PP-N es PP natural y PMBSN-U28-PA-W, PA blanco. Mide 11.0 mm entre caras y 4.5 mm de espesor. Incluya modelos completos y cantidades de cuerpo y tuerca en la compra.
Filtrar por tubo y material: Ver modelos PMB.
04¿Qué diferencia hay entre diámetro interior del tubo, exterior de espiga y paso?
Estas tres medidas corresponden al tubo, a la espiga y al paso interior del racor. En el PMB-U28-24D-PP-N:
- Diámetro interior del tubo compatible: 2.4 mm. Es el diámetro del hueco del tubo antes del montaje y sirve para elegir su medida.
- Diámetro exterior máximo de la espiga: 3.5 mm. Es su parte más ancha; el tubo se expande para pasar por ella durante el montaje.
- Diámetro del paso interior del racor: 1.7 mm. Por él circula el líquido y permite evaluar la resistencia local al flujo. Es distinto del diámetro interior del tubo compatible.
| Modelo base | Diámetro interior del tubo compatible (mm) | Diámetro exterior máximo de la espiga (mm) | Diámetro del paso interior del racor (mm) | Longitud total del racor (mm) | Longitud del tramo roscado (mm) |
|---|---|---|---|---|---|
| PMB-U28-16D | 1.6 | 2.4 | 1.2 | 21.0 | 6.9 |
| PMB-U28-24D | 2.4 | 3.5 | 1.7 | 25.0 | 8.0 |
| PMB-U28-32D | 3.2 | 4.5 | 2.4 | 31.0 | 8.0 |
La longitud total es la distancia entre las dos caras de los extremos y permite prever espacio para los tubos a ambos lados. La longitud del tramo roscado se mide a lo largo del eje de la rosca exterior y sirve para comprobar el espacio del panel y la tuerca. El hexágono del cuerpo mide 7.8 mm entre caras en las tres medidas.
Planos de dimensiones completos (PP natural):
- Para tubo de 1.6 mm de diámetro interior | Plano PDF PMB-U28-16D-PP-N
- Para tubo de 2.4 mm de diámetro interior | Plano PDF PMB-U28-24D-PP-N
- Para tubo de 3.2 mm de diámetro interior | Plano PDF PMB-U28-32D-PP-N
Relación de diámetros = diámetro exterior máximo de la espiga ÷ diámetro interior del tubo
Para la medida compatible con un tubo de 2.4 mm de diámetro interior: 3.5 ÷ 2.4 ≈ 1.46. La parte más ancha de la espiga mide unas 1.46 veces el diámetro interior del tubo sin montar. Esta relación describe el ajuste geométrico, no la resistencia a la presión ni al arrancamiento.
El material, el espesor de pared, la dureza y las tolerancias del tubo influyen en la fuerza de inserción y el contacto. Compruebe el montaje, la estanqueidad y la retención bajo tracción con el tubo real. Utilice el diámetro del paso interior del racor para evaluar la resistencia local al flujo y confirmar el suministro al caudal objetivo.
Sobre ajuste dimensional, consulte Relación de expansión y ajuste del tubo.
05¿Cómo combinar abertura, espesor de panel y tuerca?
| Elemento | Requisito | Acción práctica |
|---|---|---|
| Espesor del panel | ≤3.5 mm | Sume panel y capas adicionales; reserve suficiente engrane de tuerca |
| Abertura | Rango orientativo de montaje 6.5–7.5 mm; tolerancia indicada ±0.1 mm | Antes de mecanizar, obtenga el plano específico con diámetro nominal, forma y ajuste antirrotación |
| Bordes y superficies | Limpios, intactos y sin rebabas ni rayas | Retire rebabas que dañen tubo o cuerpo; compruebe planitud y apoyo |
| Apriete de tuerca | A mano y después 1/8–1/2 vuelta con llave | Use llave de 11 mm para las caras de 11.0 mm; controle el giro e inmovilice el cuerpo |
| Comprobación | Pruebe bajo condiciones reales | Compruebe por separado sellado del tubo, fijación y caudal |
El rango de abertura solo orienta el diseño preliminar. Mecanice según un plano con diámetro, tolerancia y forma antirrotación concretos. Envíe modelo y plano de panel para confirmación.
- Verifique cuerpo, tuerca, tubos y plano. Limpie espigas, roscas y extremos; compruebe integridad.
- Pase el cuerpo, apoye el hombro y monte la tuerca por el otro lado. Apriete según tabla y revise rosca cruzada, bloqueo o huecos.
- Introduzca el tubo axialmente hasta cubrir la zona de espiga. Soporte las líneas y reserve espacio de curvas y herramientas.
- Pruebe fugas con fluido, temperatura y presión reales; revise fijación y caudal. En aspiración, compruebe entrada de aire bajo vacío.
Antes del mantenimiento pare, aísle y libere presión residual. Revise expansión permanente, cortes y endurecimiento del tubo retirado; repare o sustituya antes de montar.
06¿Cómo elegir PP o PA según fluido y servicio?
| Material | Características y usos candidatos | Comprobaciones clave |
|---|---|---|
| PP | Polipropileno | Baja absorción de agua y resistencia general a muchas sales, álcalis y ácidos débiles; candidato para reactivos acuosos y enjuague | Compatibilidad con limpiadores oxidantes, ciertos disolventes y temperatura elevada; deformación y sellado bajo carga sostenida |
| PA | Poliamida / nailon | Buena resistencia mecánica, tenacidad y desgaste; candidato con cargas mecánicas | Cambios dimensionales y mecánicos al absorber agua; tipo/grado PA y compatibilidad con líquidos de proceso y limpieza |
PP natural y PA blanco identifican configuraciones de esta serie. PA6, PA66 y PA12 difieren en absorción y mecánica: confirme el tipo real. Seleccione PMBSN según carga de fijación y limpieza exterior, y evalúe el tubo por su propio material.
Para comparar materiales, consulte Selección de PP, PA y otros materiales; Para PP y otros materiales incluidos, vea Consulta de compatibilidad. La matriz actual no incluye PA.
07¿Cómo seleccionar PMB para un panel de analizador?
Ejemplo: tubos de 2.4 mm de diámetro interior a ambos lados de un panel de 2 mm, conexión fija y pocas desconexiones. Si fluidos y limpieza son compatibles con PP y tubo, evalúe PMB-U28-24D-PP-N + PMBSN-U28-PP-N.
- Tubo: confirme diámetro exterior, material, dureza y tolerancia a ambos lados y realice el ensayo de ajuste.
- Montaje: 2 mm cumple ≤3.5 mm; compruebe además plano de abertura, engrane y acceso posterior.
- Espacio: longitud total 25 mm, más inserción y curvas de tubo en ambos extremos.
- Flujo: paso 1.7 mm; verifique presión local y suministro al caudal objetivo.
- Aceptación: registre modelos, lote de tubo, revisión del plano, apriete y prueba de fugas para repetir el montaje.
El ejemplo define una configuración candidata, no una instalación ensayada. Al cambiar tubo, limpiador o mantenimiento, vuelva a comprobar las condiciones afectadas.
Para suministro, lavado y drenaje, consulte Aplicaciones en instrumentos analíticos.
08¿Cómo diagnosticar holgura, fugas o desprendimiento del tubo?
| Síntoma | Primera revisión | Tras corregir |
|---|---|---|
| El cuerpo se mueve o gira | Espesor, forma, antirrotación, engrane y apriete | Corrija ajuste, revise cuerpo y roscas y compruebe fijación |
| Fuga entre tubo y espiga | Diámetro, tolerancia, inserción, rayas y cambios del material | Repare el extremo y pruebe con fluido y condiciones reales |
| El tubo resbala o se suelta | Reblandecimiento, tracción continua, cargas laterales y retención | Mejore soportes, valide la pareja y evalúe retención adicional si hace falta |
| Más burbujas al aspirar | Sellado bajo vacío, suministro y otros puntos de aire | Aísle tramos y repita con vacío y caudal reales |
| Caudal menor tras instalar | Paso, suciedad, curvas cerradas y resistencia local | Compare caudal y presión antes/después para localizar la restricción |
| Líquido cerca del panel | Siga extremos, componentes anteriores y goteo hasta el primer punto húmedo | Repare la fuga real y revise fijación y conexiones vecinas |
09Preguntas sobre espigas pasamuros
¿Apretar la tuerca detiene una fuga en el tubo?
PMBSN sujeta el panel; el tubo sella por contacto con la espiga. Pare y despresurice, revise dimensiones, inserción, daños y cambios del material, y pruebe tras reparar. Apretar más la tuerca no corrige un ajuste deficiente entre tubo y espiga.
¿Puede sellar directamente una pared de depósito?
Este PMB fija conexiones de panel y une tubos. Atravesar un depósito requiere además un sello específico y validado entre cuerpo y pared. Seleccione el conjunto según pared, fluido y presión.
